Центробежный насос XSTP125
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- Промышленное, городское водоснабжение и водоотведение;
- Фильтрация и транспортировка, повышение давления в трубопроводах;
- Системы промывки и очистки питательной воды котла;
- Циркуляция охлаждающей воды, системы очистки воды;
- Системы отопления и кондиционирования воздуха;
- Сельскохозяйственное орошение.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Химически неагрессивная чистая вода и другие жидкости;
- Максимальное давление до 12 бар;
- Температура жидкости: -10 0С - +850С;
- Допустимый размер перекачиваемых частиц до 0.2 мм;
- Температура окружающей среды: 0 0С - 40 0С;
- Диаметр входа/выхода насоса: 125 мм.
Если плотность или кинематическая вязкость перекачиваемой жидкости выше, чем у воды это вызовет:
- Значительное снижение давления;
- Снижение гидравлических свойств;
- Повышенное потребление энергии.
В этих случаях следует использовать более мощный двигатель.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XSTP125
- Производительность до 260 м3/ч;
- Напор до 35 м;
- Мощность: 18.5 - 22 кВт.
ДВИГАТЕЛЬ:
- Двигатель с удлиненным валом;
- Количество полюсов: 2;
- Трехфазный, 380 В;
- Класс изоляции F;
- Класс защиты: IP 54;
- Класс энергоэффективности: IE3.
УСЛОВИЯ ГАРАНТИИ: 24 мес.
Технические параметры
| Модель | Ном. расход | Ном. высота | Мощность | Диаметр входа | NPSH | Q(м3/ч) | 0 | 100 | 140 | 180 | 220 | 260 |
| м3/ч | м | кВт | мм | м | ||||||||
| XSTP125-315/220 | 160 | 32 | 22 | 125 | 2,5 | 35 | 34 | 33,5 | 31 | 28,5 | 24 | |
| XSTP125-315A/125 | 150 | 28 | 18,5 | 125 | 2,5 | 29,5 | 29 | 28 | 25 | 22,5 | 18 |

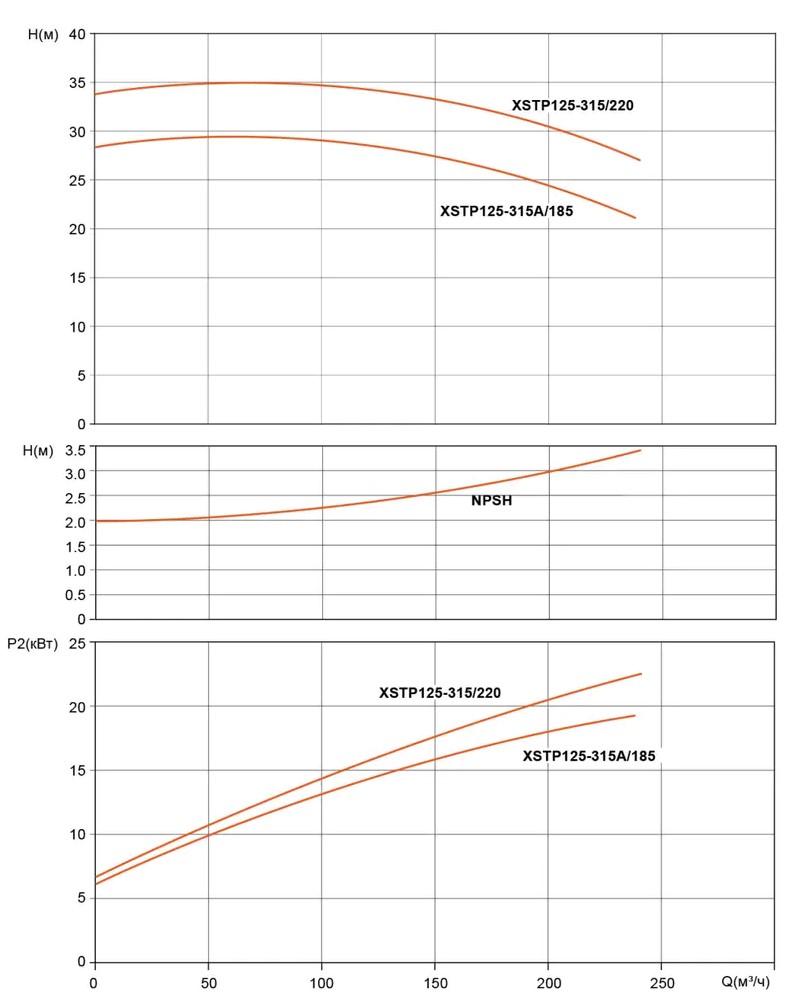

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Корпус насоса | HT200 |
| 2 | Рабочее колесо | HT200 |
| 3 | Мех. уплотнение | Карбид кремния/графит |
| 4 | Защитная пластина | AISI304 |
| 5 | Корпус соединения | HT200 |
| 6 | Опорная плита | Q235 |
| 7 | Двигатель с удлиненным валом |
Габаритный чертеж
| Модель | DN | a | a1 | L | L1 | L2 | L3 | 4xØd | b | b1 | b2 | h | h1 | h2 | h3 | h4 | D | Ss |
| XSTP125-315/220 | 125 | 140 | 85 | 1000 | 770 | 85 | 600 | 4xØ28 | 600 | 540 | 480 | 750 | 100 | 350 | 355 | 630 | 210 | 8xØ19 |
| XSTP125-A315/185 |
