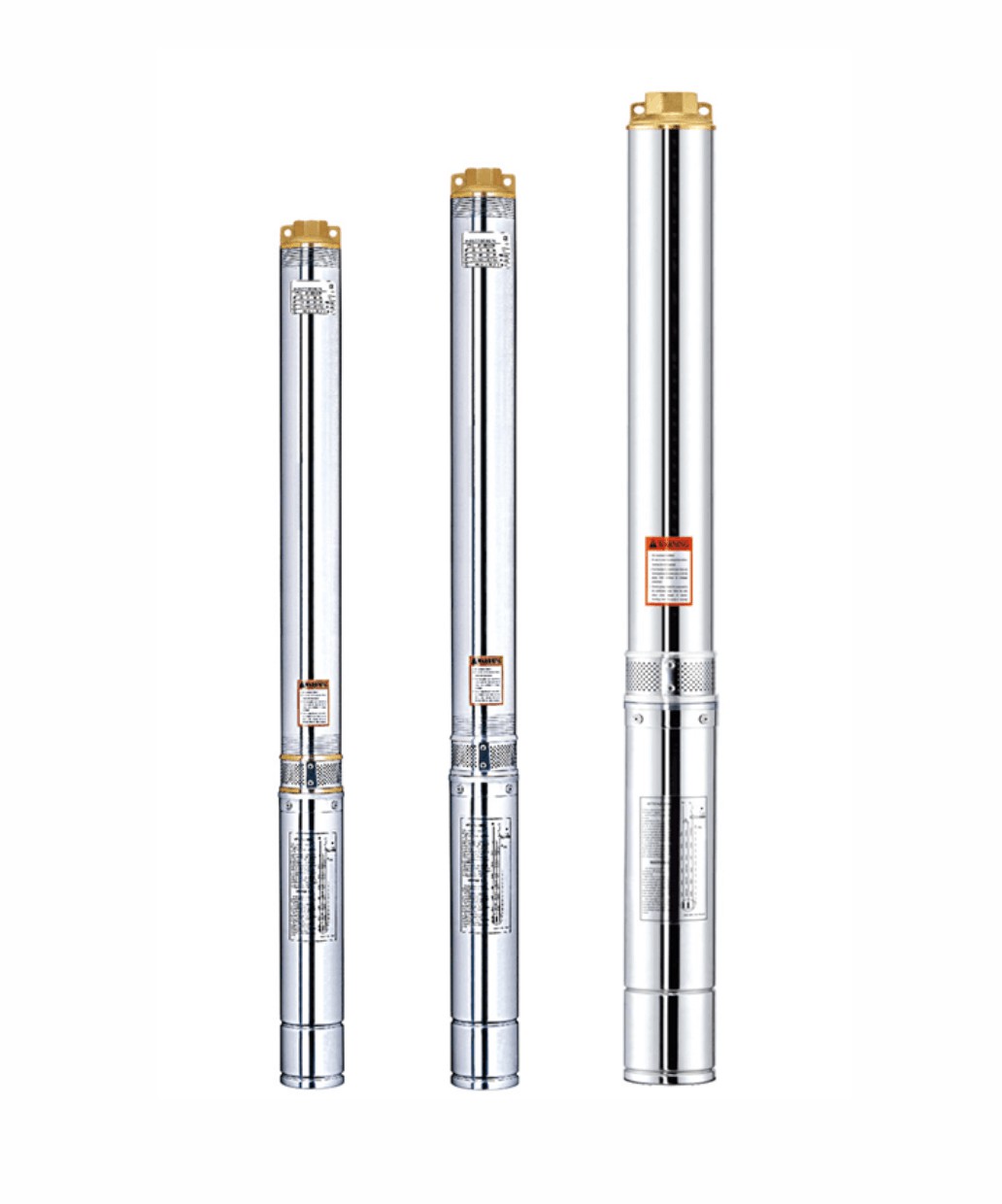

Центробежные скважинные насосы 4XR2
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- Водоснабжение из скважин и резервуаров;
- Для бытового и индустриального использования;
- В садоводстве и ирригации.
Условия эксплуатации:
- Максимальная температура жидкости: до +35°C;
- Максимальное содержание песка: 0.25%;
- Максимальная глубина погружения: 80 м;
- Минимальный диаметр скважины: 4 дюйма.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 4XR2:
- Производительность до 3.3 м³ /ч;
- Напор до 451 м.
ДВИГАТЕЛЬ:
- Двигатель перематываемый или полностью закрытый;
- Трехфазный: 380 В – 415 В / 50Гц;
- Однофазный: 220 В – 240 В / 50Гц;
- Стандарт ISO 9906.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Производительность | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1~ 220V/240V | 3~ 380V/415V | кВт | л.с. | Q | м³/ч | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.3 |
| л/мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |||||
| 4XRm2/6-0.25 | 4XR2/6-0.25 | 0.25 | 0.33 | H (m) | 44 | 43 | 43 | 42 | 41 | 39 | 37 | 34 | 31 | 27 | 23 | 19 | |
| 4XRm2/8-0.37 | 4XR2/8-0.37 | 0.37 | 0.5 | 58 | 58 | 57 | 56 | 54 | 52 | 50 | 46 | 42 | 36 | 30 | 25 | ||
| 4XRm2/11-0.55 | 4XR2/11-0.55 | 0.55 | 0.75 | 80 | 79 | 78 | 77 | 75 | 72 | 68 | 63 | 57 | 50 | 42 | 34 | ||
| 4XRm2/16-0.75 | 4XR2/16-0.75 | 0.75 | 1 | 116 | 116 | 114 | 112 | 109 | 105 | 99 | 92 | 83 | 73 | 61 | 50 | ||
| 4XRm2/22-1.1 | 4XR2/22-1.1 | 1.1 | 1.5 | 160 | 159 | 157 | 154 | 150 | 144 | 136 | 126 | 114 | 100 | 84 | 68 | ||
| 4XRm2/28-1.5 | 4XR2/28-1.5 | 1.5 | 2 | 204 | 202 | 200 | 196 | 191 | 183 | 173 | 161 | 145 | 127 | 107 | 87 | ||
| 4XRm2/38-2.2 | 4XR2/38-2.2 | 2.2 | 3 | 276 | 275 | 271 | 266 | 259 | 249 | 235 | 218 | 197 | 173 | 145 | 118 | ||
| ˗ | 4XR2/50-3 | 3 | 4 | 364 | 361 | 356 | 350 | 340 | 327 | 310 | 287 | 260 | 227 | 190 | 155 | ||
| ˗ | 4XR2/62-4 | 4 | 5 | 451 | 448 | 442 | 434 | 422 | 406 | 384 | 356 | 322 | 282 | 236 | 192 | ||
Кривая гидравлической характеристики
Используемые материалы
| Наименование | Материал |
| Внешний кожух | AISI 201 SS |
| Рабочий кожух | Медь ASTM280 |
| Всасывающий купол | Медь ASTM280 |
| Диффузор | PC |
| Крыльчатка | POM |
| Вал | AISI 304 SS |
| Муфта вала | AISI 304 SS |
| Износное кольцо | AISI 304 SS |
| Внешний кожух Мотора | AISI 304 SS |
| Верхняя крышка | Медь ASTM280 |
| Нижняя подставка | AISI 304 SS |
| Механическое уплотнение | Специальное уплотнение для глубинных насосов (carbon-SIC/TC) |
| вал | AISI 304 SS-C1045 |
| подшипник | NSK / C&U |
| смазка | Смазка для пищевого и фармацевтического оборудования |

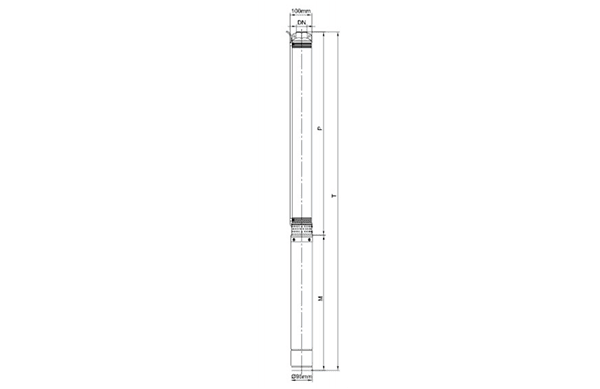

Размеры фланцев
| Модель | DN | Размеры (мм) | Вес (кг) | |||||||||
| 1~ | 3~ | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | |
| 220в/240в | 380в/415в | |||||||||||
| 4XRm2/7-0.25 | 4XR2/7-0.25 | 1¼"/1½" | 392 | 299 | 299 | 691 | 691 | 3,3 | 5,5 | 5,8 | 8,8 | 9,1 |
| 4XRm2/9-0.37 | 4XR2/9-0.37 | 1¼"/1½" | 440 | 314 | 314 | 754 | 754 | 3,8 | 6,7 | 6,7 | 10,5 | 10,5 |
| 4XRm2/12-0.55 | 4XR2/12-0.55 | 1¼"/1½" | 514 | 329 | 329 | 843 | 843 | 4,6 | 7,3 | 7,3 | 11,9 | 11,9 |
| 4XRm2/15-0.75 | 4XR2/15-0.75 | 1¼"/1½" | 587 | 359 | 344 | 946 | 931 | 5,2 | 8,7 | 8 | 13,9 | 13,2 |
| 4XRm2/21-1.1 | 4XR2/21-1.1 | 1¼"/1½" | 765 | 399 | 379 | 1164 | 1144 | 6,7 | 10,6 | 9,8 | 17,3 | 16,5 |
| 4XRm2/28-1.5 | 4XR2/28-1.5 | 1¼"/1½" | 936 | 449 | 424 | 1385 | 1360 | 8,4 | 12,9 | 11,7 | 21,3 | 20,1 |
| 4XRm2/37-2.2 | 4XR2/37-2.2 | 1¼"/1½" | 1155 | 554 | 514 | 1709 | 1669 | 10,7 | 17,7 | 15,7 | 28,4 | 26,4 |
| - | 4XR2/52-3 | 1¼"/1½" | 1553 | - | 629 | - | 2182 | 14,3 | - | 21,4 | - | 35,7 |
| - | 4XR2/64-4 | 1¼"/1½" | 1845 | - | 709 | - | 2554 | 17,3 | - | 25,5 | - | 42,8 |
