Центробежные скважинные насосы 6XRP30
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- Водоснабжение из скважин и резервуаров;
- Для бытового и индустриального использования;
- В садоводстве и ирригации.
Условия эксплуатации:
- Максимальная температура жидкости: до +35°C;
- Максимальное содержание песка: 0.25%;
- Максимальная глубина погружения: 100 м;
- Минимальный диаметр скважины: 6 дюймов.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 6XRP30:
- Производительность до 40 м³ /ч;
- Напор до 435 м.
ДВИГАТЕЛЬ:
- Двигатель перематываемый или полностью закрытый;
- Трехфазный: 380 В – 415 В / 50Гц;
- Однофазный: 220 В – 240 В / 50Гц;
- Стандарт ISO 9906.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Производительность | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1~ 220V/240V | 3~ 380V/415V | кВт | л.с. | Q | м³/ч | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| л/мин | 0 | 83 | 167 | 250 | 333 | 417 | 500 | 583 | 667 | |||||
| 6XRPm30/3-3 | 6XRP30/3-3 | 3 | 4 | H (m) | 45 | 42 | 39 | 36 | 32 | 28 | 22 | 15 | 6 | |
| 6XRPm30/4-4 | 6XRP308/4-4 | 4 | 5.5 | 60 | 56 | 52 | 48 | 42 | 37 | 29 | 20 | 8 | ||
| 6XRPm30/6-5.5 | 6XRP30/6-5.5 | 5.5 | 7.5 | 90 | 84 | 78 | 72 | 63 | 55 | 44 | 30 | 12 | ||
| ˗ | 6XRP30/8-7.5 | 7.5 | 10 | 120 | 112 | 103 | 95 | 84 | 73 | 58 | 41 | 16 | ||
| ˗ | 6XRP30/9-9.2 | 9.2 | 12.5 | 135 | 126 | 116 | 107 | 95 | 83 | 65 | 46 | 18 | ||
| ˗ | 6XRP30/11-11 | 11 | 15 | 165 | 154 | 142 | 131 | 116 | 101 | 80 | 56 | 22 | ||
| ˗ | 6XRP30/13-13 | 13 | 17.5 | 195 | 182 | 168 | 155 | 137 | 119 | 95 | 66 | 26 | ||
| ˗ | 6XRP30/15-15 | 15 | 20 | 225 | 210 | 194 | 179 | 158 | 138 | 109 | 76 | 30 | ||
| ˗ | 6XRP30/18-18.5 | 18.5 | 25 | 270 | 252 | 233 | 215 | 190 | 165 | 131 | 91 | 36 | ||
| ˗ | 6XRP30/22-22 | 22 | 30 | 330 | 308 | 284 | 262 | 232 | 202 | 160 | 112 | 44 | ||
| ˗ | 6XRP30/25-26 | 26 | 35 | 375 | 350 | 323 | 298 | 264 | 229 | 182 | 127 | 50 | ||
| ˗ | 6XRP30/29-30 | 30 | 40 | 435 | 406 | 375 | 346 | 306 | 266 | 211 | 147 | 58 | ||
Кривая гидравлической характеристики
Используемые материалы
| Наименование | Материал |
| Внещний кожух мотора | AISI 304 SS |
| Рабочий кожух | Чугун ASTM NO.30 |
| Всасывающий купол | Чугун ASTM NO.30 |
| Диффрузор | Пластик. РС & AISI 304 SS |
| Крыльчатка | Пластик.РС |
| Вал | AISI 304 SS |
| Муфта вала | AISI 304 SS |
| Износное кольцо | AISI 304 SS |
| Внешний кожух Мотора | AISI 304 SS |
| Верхняя крышка | Чугун ASTM NO.30 |
| Нижняя подставка | Чугун ASTM NO.30 |
| Уплотнение | Специальное уплотнение для глубинных насосов (carbon-SIC/TC) |
| вал | AISI 304 SS-ASTM 5140 |
| подшипник | C&U / NSK |

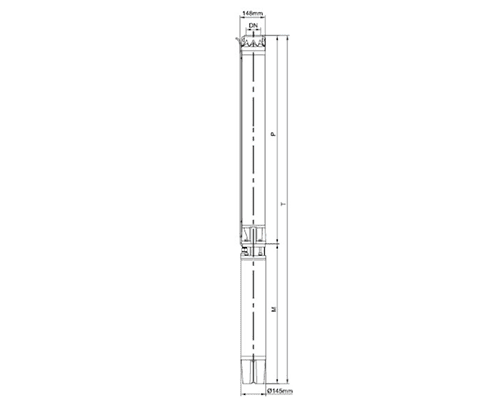

Размеры фланцев
| Модель | DN | Размеры (мм) | Вес (кг) | |||||||||
| 1~ | 3~ | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | |
| 220в/240в | 380в/415в | |||||||||||
| 6XRPm30/3-3 | 6XRP30/3-3 | 3"/4" | 562 | 586 | 563 | 1148 | 1125 | 14 | 38,8 | 36,9 | 52,8 | 50,9 |
| 6XRPm30/4-4 | 6XRP30/4-4 | 3"/4" | 615 | 616 | 593 | 1231 | 1208 | 15 | 41,7 | 40,3 | 56,7 | 55,3 |
| 6XRPm30/6-5.5 | 6XRP30/6-5.5 | 3"/4" | 723 | 666 | 633 | 1389 | 1356 | 17 | 46,5 | 44,8 | 63,5 | 61,8 |
| - | 6XRP30/8-7.5 | 3"/4" | 831 | - | 683 | - | 1514 | 19 | - | 50,4 | - | 69,4 |
| - | 6XRP30/9-9.2 | 3"/4" | 885 | - | 733 | - | 1618 | 20 | - | 56 | - | 76 |
| - | 6XRP30/11-11 | 3"/4" | 993 | - | 783 | - | 1776 | 22 | - | 61,7 | - | 83,7 |
| - | 6XRP30/13-13 | 3"/4" | 1173 | - | 833 | - | 2006 | 24 | - | 67,3 | - | 91,3 |
| - | 6XRP30/15-15 | 3"/4" | 1350 | - | 883 | - | 2183 | 26 | - | 72,9 | - | 98,9 |
| - | 6XRP30/18-18.5 | 3"/4" | 1587 | - | 933 | - | 2520 | 29 | - | 80,9 | - | 109,9 |
| - | 6XRP30/22-22 | 3"/4" | 1875 | - | 1013 | - | 2888 | 33 | - | 91,6 | - | 124,6 |
| - | 6XRP30/25-26 | 3"/4" | 2181 | - | 1093 | - | 3274 | 36 | - | 102,3 | - | 138,3 |
| - | 6XRP30/29-30 | 3"/4" | 2469 | - | 1173 | - | 3642 | 40 | - | 113 | - | 153 |
