Центробежные скважинные насосы 6XRS30
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- Водоснабжение из скважин и резервуаров;
- Для бытового и индустриального использования;
- В садоводстве и ирригации.
Условия эксплуатации:
- Максимальная температура жидкости: до +50°C;
- Максимальное содержание песка: 0.25%;
- Максимальная глубина погружения: 100 м;
- Минимальный диаметр скважины: 6 дюймов.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 6XRS30:
- Производительность до 42 м³ /ч;
- Напор до 396 м.
ДВИГАТЕЛЬ:
- Двигатель перематываемый или полностью закрытый;
- Трехфазный: 380 В – 415 В / 50Гц;
- Однофазный: 220 В – 240 В / 50Гц;
- Стандарт ISO 9906.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Производительность | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1~ 220V/240V | 3~ 380V/415V | кВт | л.с. | Q | м³/ч | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 |
| л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | |||||
| 6XRSm30/3-3 | 6XRS30/3-3 | 3 | 4 | H (m) | 35 | 34 | 31 | 29 | 28 | 24 | 18 | 11 | |
| 6XRSm30/4-4 | 6XRS30/4-4 | 4 | 5.5 | 47 | 45 | 42 | 39 | 37 | 31 | 23 | 15 | ||
| 6XRSm30/6-5.5 | 6XRS30/6-5.5 | 5.5 | 7.5 | 70 | 67 | 63 | 59 | 55 | 47 | 35 | 23 | ||
| ˗ | 6XRS30/8-7.5 | 7.5 | 10 | 93 | 90 | 84 | 79 | 74 | 63 | 47 | 30 | ||
| ˗ | 6XRS30/10-9.2 | 9.2 | 12.5 | 116 | 112 | 107 | 98 | 92 | 79 | 59 | 38 | ||
| ˗ | 6XRS30/12-11 | 11 | 15 | 140 | 134 | 125 | 118 | 110 | 94 | 70 | 46 | ||
| ˗ | 6XRS30/14-13 | 13 | 17.5 | 163 | 157 | 146 | 138 | 129 | 110 | 82 | 53 | ||
| ˗ | 6XRS30/16-15 | 15 | 20 | 186 | 179 | 167 | 157 | 147 | 126 | 94 | 61 | ||
| ˗ | 6XRS30/20-18.5 | 18.5 | 25 | 233 | 224 | 209 | 196 | 184 | 157 | 117 | 76 | ||
| ˗ | 6XRS30/24-22 | 22 | 30 | 280 | 269 | 251 | 236 | 221 | 188 | 140 | 91 | ||
| ˗ | 6XRS30/29-26 | 26 | 35 | 338 | 325 | 303 | 285 | 267 | 228 | 170 | 110 | ||
| ˗ | 6XRS30/34-30 | 30 | 40 | 396 | 381 | 355 | 334 | 313 | 267 | 199 | 129 | ||
Кривая гидравлической характеристики
Используемые материалы
| Наименование | Материал |
| Рабочий кожух | AISI 304 SS |
| Всасывающий купол | AISI 304 SS |
| Диффузор | AISI 304 SS |
| Крыльчатка | AISI 304 SS |
| Вал | AISI 431 SS |
| Муфта вала | AISI 304 SS |
| Износное кольцо | Ластик |
| Внешний кожух Мотора | AISI 304 SS |
| Верхняя крышка | Чугун ASTM NO.30 |
| Нижняя подставка | Чугун ASTM NO.30 |
| Уплотнение | Специальное уплотнение для глубинных насосов (carbon-SIC/TC) |
| вал | AISI 304 SS-ASTM 5140 |
| подшипник | C&U / NSK |

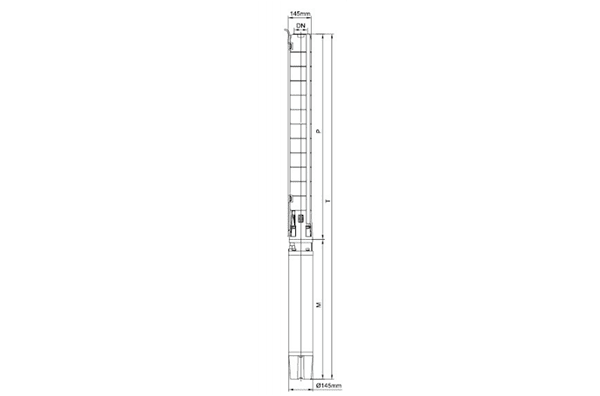

Размеры фланцев
| Модель | DN | Размеры (мм) | Вес (кг) | |||||||||
| 1~ | 3~ | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | |
| 220в/240в | 380в/415в | |||||||||||
| 6XRSm30/3-3 | 6XRS30/3-3 | 3"/4" | 560 | 586 | 554 | 1146 | 1114 | 8,9 | 38,8 | 35,8 | 47,7 | 44,7 |
| 6XRSm30/4-4 | 6XRS30/4-4 | 3"/4" | 656 | 616 | 584 | 1272 | 1240 | 10,7 | 41,7 | 39,2 | 52,4 | 49,9 |
| 6XRSm30/6-5.5 | 6XRS30/6-5.5 | 3"/4" | 848 | 666 | 614 | 1514 | 1462 | 14,3 | 46,5 | 42,6 | 60,8 | 56,9 |
| - | 6XRS30/8-7.5 | 3"/4" | 1040 | - | 654 | - | 1694 | 17,9 | - | 47 | - | 64,9 |
| - | 6XRS30/10-9.2 | 3"/4" | 1232 | - | 704 | - | 1936 | 21,5 | - | 52,7 | - | 74,2 |
| - | 6XRS30/12-11 | 3"/4" | 1424 | - | 754 | - | 2178 | 25,1 | - | 58,3 | - | 83,4 |
| - | 6XRS30/14-13 | 3"/4" | 1616 | - | 804 | - | 2420 | 28,7 | - | 63,9 | - | 92,6 |
| - | 6XRS30/16-15 | 3"/4" | 1808 | - | 854 | - | 2662 | 32,3 | - | 69,5 | - | 101,8 |
| - | 6XRS30/20-18.5 | 3"/4" | 2192 | - | 934 | - | 3126 | 39,5 | - | 80,9 | - | 120,4 |
| - | 6XRS30/24-22 | 3"/4" | 2576 | - | 1013 | - | 3589 | 46,7 | - | 91,6 | - | 138,3 |
| - | 6XRS30/29-26 | 3"/4" | 3056 | - | 1093 | - | 4149 | 55,7 | - | 102,3 | - | 158 |
| - | 6XRS30/34-30 | 3"/4" | 3536 | - | 1174 | - | 4710 | 64,7 | - | 113 | - | 177,7 |
