Вертикальные многоступенчатые насосы EVP2
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Водоснабжение: повышение давления в магистральных трубопроводах и высотных домах;
- Повышения давления в промышленных целях: водопроводы, очистные системы, мойки высокого давления, пожаротушение;
- Повышение давления для сплинкерного и капельного орошения;
- Системы кондиционирования воздуха, охлаждающие системы и т.п.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура перекачиваемой жидкости: +5 - 60°C;
- Максимальная температура окружающей среды: +40°C;
- Максимальное давление: 10 бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EVP2:
- Производительность до 4 м³ /ч;
- Напор до 153 м.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м³ /ч) | 0 | 1 | 2 | 3 | 4 | ||
|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | Q (л/мин) | 0 | 16.7 | 33.3 | 50 | 66.7 |
| EVPm2-2 | EVP2-2 | 0.37 | 0.5 | H (м) | 24 | 23 | 18 | 13 | 6 |
| EVPm2-3 | EVP2-3 | 0.55 | 0.75 | 36 | 33 | 26 | 20 | 9 | |
| EVPm2-4 | EVP2-4 | 0.75 | 1 | 48 | 45 | 35 | 26 | 11 | |
| EVPm2-5 | EVP2-5 | 1 | 1.5 | 59 | 57 | 44 | 33 | 15 | |
| EVPm2-6 | EVP2-6 | 1 | 1.5 | 69 | 65 | 52 | 37 | 18 | |
| EVPm2-7 | EVP2-7 | 1.1 | 1.5 | 82 | 75 | 62 | 45 | 25 | |
| EVPm2-8 | EVP2-8 | 1.5 | 2 | 94 | 87 | 72 | 52 | 28 | |
| EVPm2-9 | EVP2-9 | 1.5 | 2 | 105 | 98 | 82 | 60 | 35 | |
| EVPm2-11 | EVP2-11 | 1.8 | 2.5 | 130 | 119 | 98 | 69 | 37 | |
| - | EVP2-13 | 2.2 | 3 | 153 | 142 | 115 | 80 | 39 | |

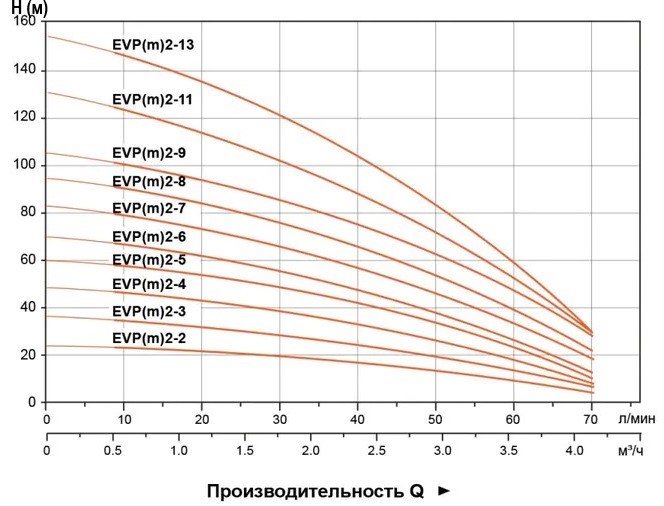

Кривая гидравлической характеристики
Конструктивные особенности:
- Применяется в широком диапазоне температур, производительности и диапазонов давления
- Входной и выходной патрубки могут быть вращаемы в зависимости от требований монтажа
- Легкость установки и обслуживания
- Улучшенные гидравлические характеристики конструкции обеспечивают стабильную работу и высокую производительность
- Чугунные штуцеры впуска и выпуска воды со специальной антикоррозионной обработкой
- Надежный сварной вал из нержавеющей стали

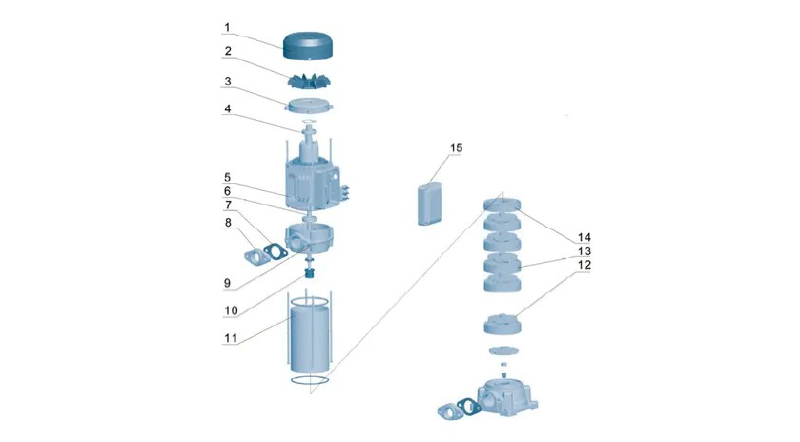

Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка вентилятора | 08F |
| 2 | Вентилятор | РР (Полипропилен) |
| 3 | Задний подшипниковый щит | Чугун |
| 4 | Подшипник | |
| 5 | Статор | |
| 6 | Ротор | |
| 7 | Прокладка | Резина |
| 8 | Фланец | Чугун |
| 9 | Кронштейн двигателя | Алюминий |
| 10 | Механическое уплотнение | Керамика/Графит |
| 11 | Корпус насоса | AISI 304 |
| 12 | Рабочее колесо | Пластик |
| 13 | Диффузор | Пластик |
| 14 | Конечный диффузор | Пластик |
| 15 | Крышка клемной коробки | Пластик |

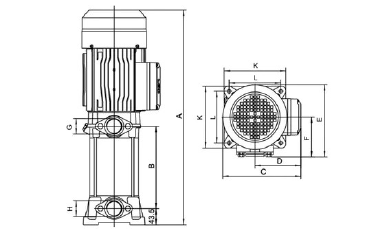

Габаритный чертеж
| Модель | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | K (мм) | L (мм) | |
| Однофазный | Трехфазный | ||||||||||
| EVPm2-2 | EVP2-2 | 382 | 122 | 193 | 110 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-3 | EVP2-3 | 406 | 146 | 193 | 110 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-4 | EVP2-4 | 430 | 170 | 193 | 110 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-5 | EVP2-5 | 454 | 194 | 193 | 110 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-6 | EVP2-6 | 478 | 218 | 193 | 110 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-7 | EVP2-7 | 545 | 248,5 | 210 | 125 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-8 | EVP2-8 | 569 | 272,5 | 210 | 125 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-9 | EVP2-9 | 593 | 296,5 | 210 | 125 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-11 | EVP2-11 | 641 | 344,5 | 210 | 125 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
| EVPm2-13 | EVP2-13 | 689 | 392,5 | 210 | 125 | 202 | 114,5 | G1 | G1 | 166 | 140,5 |
