WTS(R)15

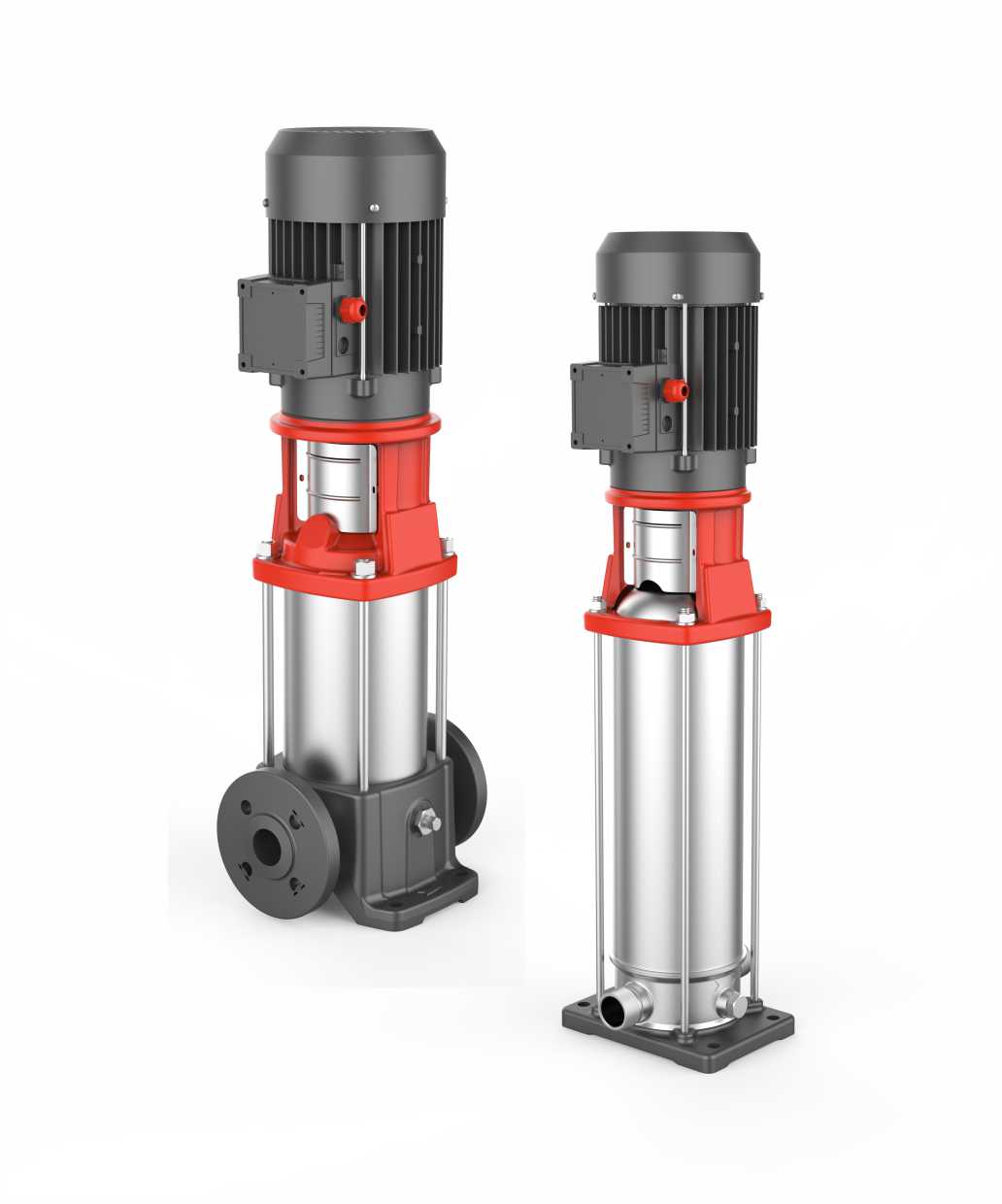

Вертикальные многоступенчатые насосы WTS(R)20

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы обратного осмоса, ультрафильтрации, дистилляции, сепараторы;
Водоснабжение высотных зданий, фильтрация и перекачка воды на водопроводных станциях, повышение давления в магистральных трубопроводах;
Системы мойки и очистки, подпитки котлов, циркуляции охлаждающей воды, системы водоподготовки;
Спринклерный полив, капельное орошение;
Пищевая промышленность и производство напитков;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Невоспламеняющиеся и невзрывоопасные жидкости низкой вязкости, не содержащие твердых частиц или волокон. Жидкости не должны содержать химических примесей, воздействующих на материалы насоса. При перекачивании жидкостей, плотность или вязкость которых превышает плотность или вязкость воды, следует использовать двигатель с более высокой выходной мощностью.

Температура перекачиваемой жидкости: -15°C -+ 70°C

Диапазон расхода: 1- 28,5 м3/ч

Значение рН жидкости: 3 - 9

Максимальная температура окружающей среды: +40°C

Максимальное рабочее давление: 25 бар

Высота над уровнем моря: до 1000 м

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTR:

Диапазон производительности: 1- 28,5 м3/ч
Напор до 230м

ДВИГАТЕЛЬ:

Полностью закрытый корпус с вентиляторным охлаждением
Класс защиты корпуса: IPX4

Технические параметры

Модель	Мощность(кВт)	Q (м³/ч)	10,5	12	16	20	24	28	28,5
WTR/S(m)20-1	1,1	H(м)	13	13	12	10,5	9	6,5	6
WTR/S(m)20-2	2,2		28	27	25	22,5	19	15	13
WTR/S20-3	4		42	42	39	36	30	23	22
WTR/S20-4	5,5		58	56	53	48	41	32	30
WTR/S20-5	5,5		71	70	66	60	52	40	38
WTR/S20-6	7,5		86	84	80	72	62	49	45
WTR/S20-7	7,5		99	97	93	84	72	57	52
WTR(S)20-8	11		117	116	109	96	87	78	68
WTR(S)20-10	11		142,5	140,5	132	120	108	92	80
WTR(S)20-12	15		171	170	162	144	128	117	97
WTR(S)20-14	15		200	197	188	168	150	132	111

Модель	WTR максимальное рабочее давление (бар)		WTS Максимальное рабочее давление (бар)
Модель	Овальный фланец	DIN-фланец	WTS Максимальное рабочее давление (бар)
WTS(R)2	16	25	25
WTS(R)3	16	25	25
WTS(R)4	16	25	25
WTS(R)5	16	25	25
WTS(R)10	25		25
WTS(R)15	25		25
WTS(R)20	25		25

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

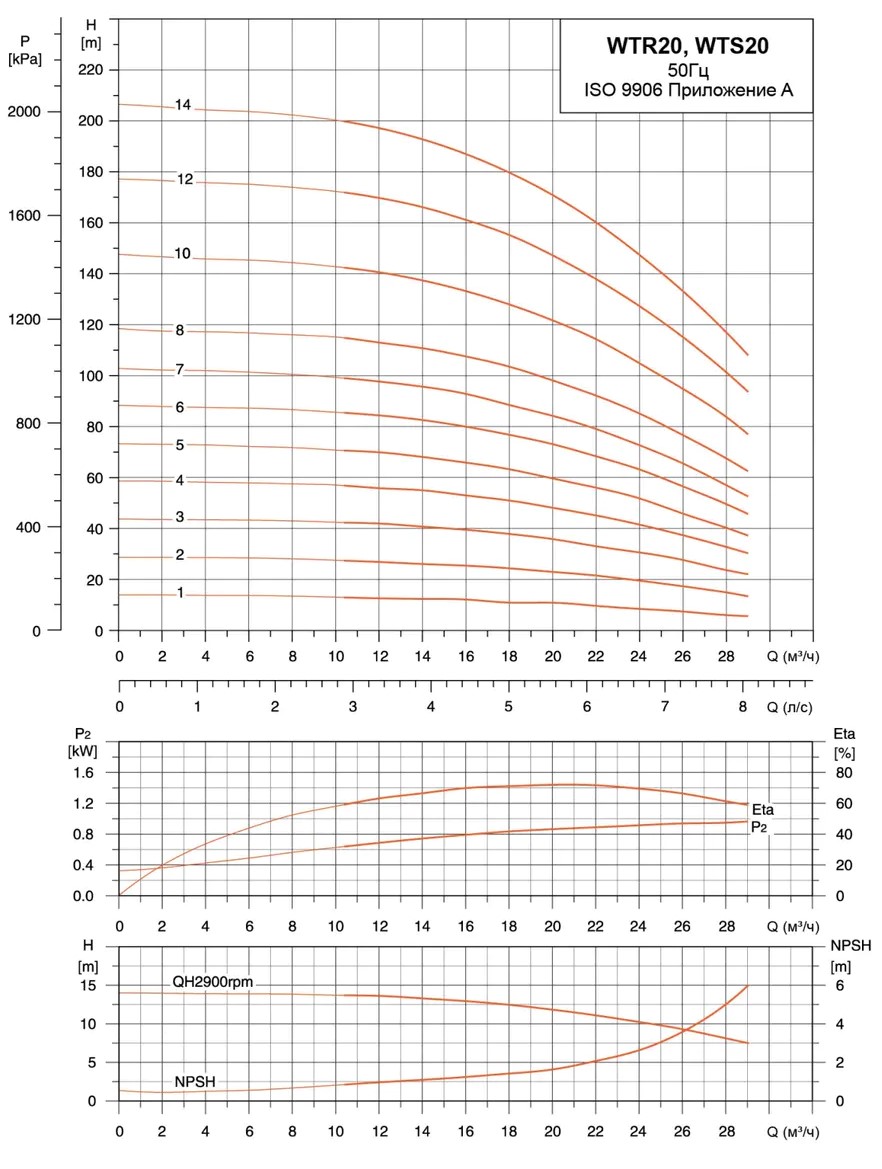

Кривая гидравлической характеристики

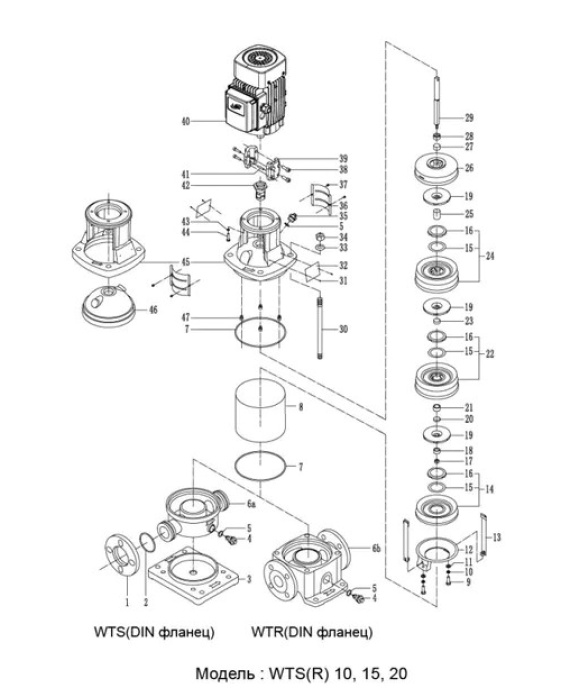

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Свободный фланец	ZG35	24	Средний диффузор	304
2	Хомут	304	25	Рукав	304
3	Пластина основания	ADC12	26	Окончательный диффузор
4	Дренажная пробка		27	Окончательный диффузор	304
5	Уплотнительное кольцо	EPDM	28	Позиционирующая втулка для вала	304
6a	Основание (WTS)	304	29	Вал насоса	316
6b	Основание (WTR)	HT200	30	Стяжная планка	45#
7	Уплотнительное кольцо	EPDM	31	Заклепки	BL2
8	Корпус насоса	304	32	Шильда насоса	1060
9	Болт с шестигранной головкой	304	33	Плоская прокладка	304
10	Пружинная прокладка	304	34	Гайка с шестигранной головкой	304
11	Плоская прокладка	304	35	Вентиляционная заглушка
12	Входной сальник	304	36	Защитная пластина	304
13	Стяжная планка	304	37	Винт с крестообразным углублением	304
14	Первичный диффузор		38	Болт с внутренним шестигранником
15	Износостойкий диск	PTFE	39	Муфта	QT400
16	Износостойкая крышка	304	40	Двигатель
17	Самоконтрящаяся гайка	304	41	Цилиндрический штифт	304
18	Втулка конца вала	304	42	Механическое уплотнение картриджа
19	Рабочее колесо	304	43	Пружинная прокладка	65Mn
20	Втулка	304	44	Болт с шестигранной головкой
21	Втулка подшипника	WC	45	Основание двигателя	HT200
22	Диффузор с подшипником		46	Крышка насоса	304
23	Втулка	304	47	Регулировочная прокладка	EPDM

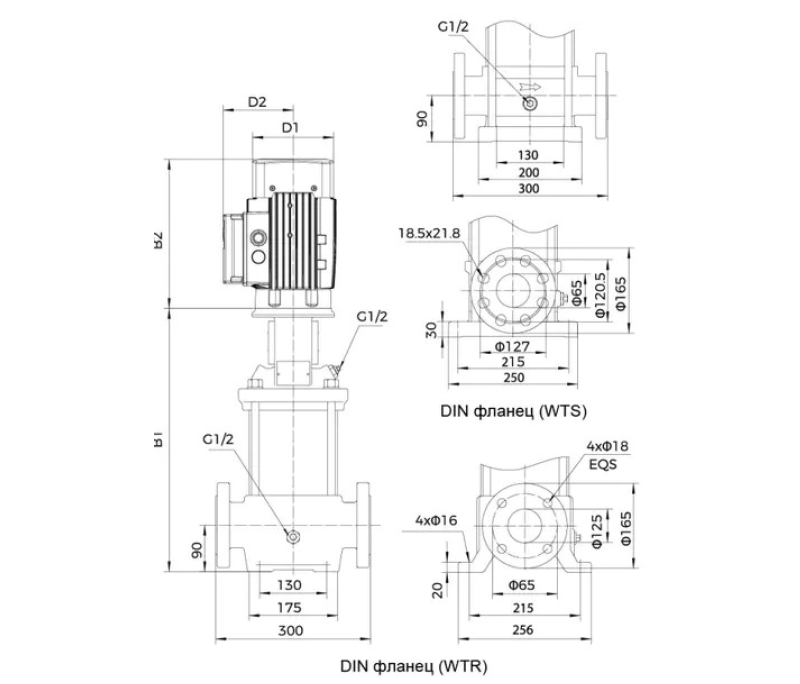

Габаритный чертеж

Модель (WTR)	DIN фланец (WTR)		DIN фланец (WTS)		D1	D2
Модель (WTR)	B1	B1+B2	B1	B1+B2	D1	D2
WTR/S(m)20-1	413	688	415	690	150	130
WTR/S(m)20-2	413	688	415	690	150	130
WTR/S20-3	463	806	465	808	186	128
WTR/S20-4	540	936	542	938	210	146
WTR/S20-5	585	981	587	983	210	146
WTR/S20-6	630	1026	632	1028	210	146
WTR/S20-7	675	1071	677	1073	210	146
WTR(S)20-8	797	1296	799	1298	254	175
WTR(S)20-10	887	1386	889	1388	254	175
WTR(S)20-12	977	1476	979	1478	254	175
WTR(S)20-14	1067	1566	1069	1568	254	175
