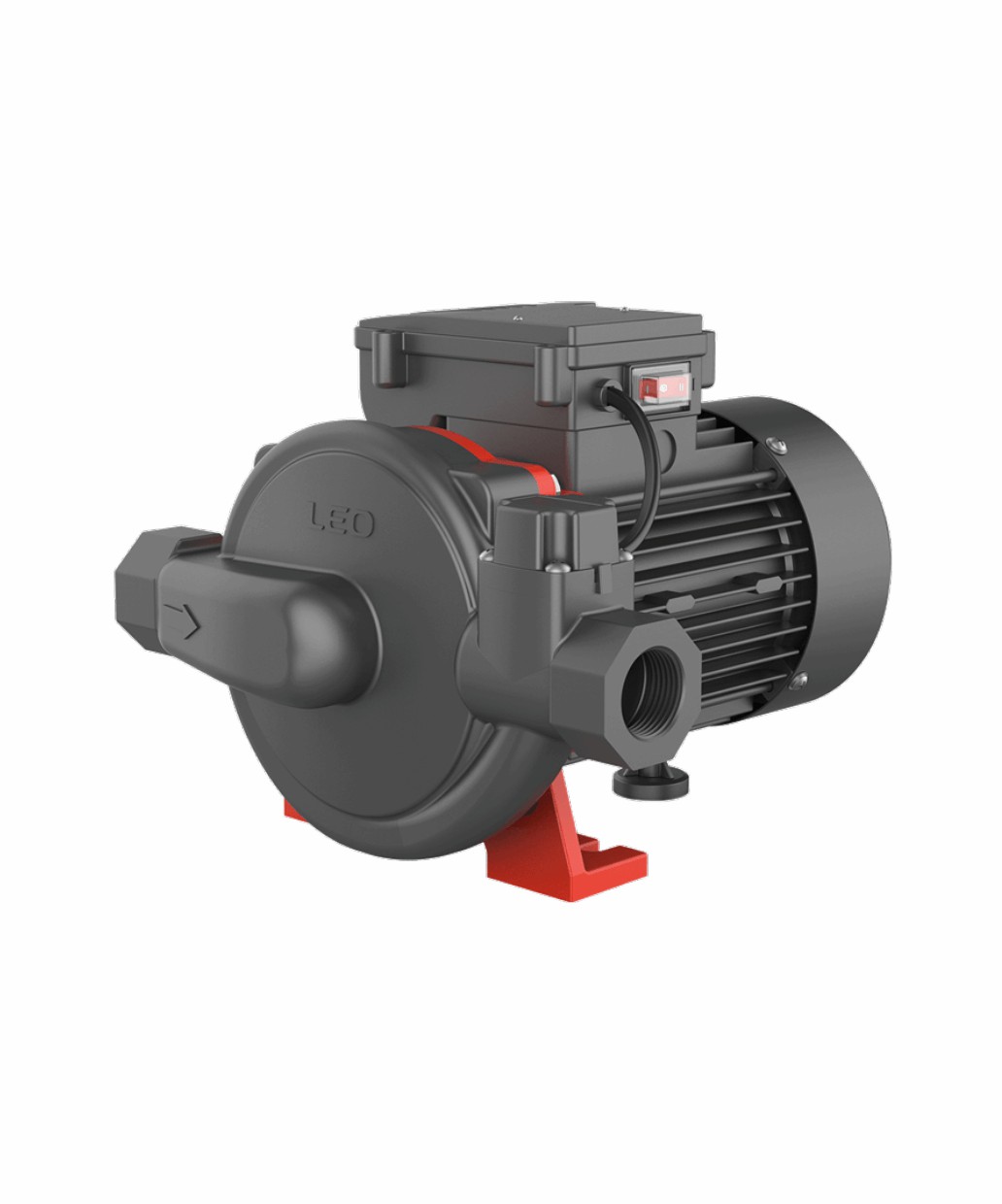

Циркуляционные насосы LPm
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Предназначены для повышения давления горячей воды в солнечных водонагревателях, банях и саунах;
- Циркуляция воды в бытовых условиях.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура перекачиваемой жидкости: 2°C - +100°C;
- Максимальная температура окружающей среды: до +40°C;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPm:
- Производительность до 19.5 м³ /ч;
- Напор до 30.8 м.
ДВИГАТЕЛЬ:
- Класс изоляции F;
- Класс защиты: IP 44.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м³ /ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | Q (л/мин) | 0 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | |
| LPm125 | 0.125 | H (м) | 5.5 | 5 | 4.8 | 3.8 | 3 | 1.7 | - | - | - | - | - | - | - | - |
| LPm250 | 0.25 | 5.5 | 5.2 | 5.1 | 4.9 | 4.6 | 4.2 | 3.5 | 2.8 | 2 | - | - | - | - | - | |
| LPm370 | 0.37 | 8 | 7.9 | 7.8 | 7.5 | 7.2 | 6.7 | 6.2 | 5.6 | 4.8 | 4 | 9.3 | 2.3 | - | - | |
| LPm550 | 0.55 | 19 | 19 | 18.9 | 18 | 17 | 16 | 14.9 | 13.7 | 12.4 | 11.2 | 9.8 | 8.5 | 6.6 | 4 |
| Модель | Мощность | Q (м³ /ч) | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | 6.0 | 6.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | Q (л/мин) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | |
| LPm370H A | 0.37 | H (m) | 21 | 20.6 | 18.5 | 16 | 13.4 | 10 | 5.5 | - | - | - | - | - |
| LPm750H A | 0.75 | 30.8 | 30.7 | 30 | 29.5 | 28.3 | 26.3 | 24.4 | 22 | 19 | 16.2 | 13.2 | 9.4 |

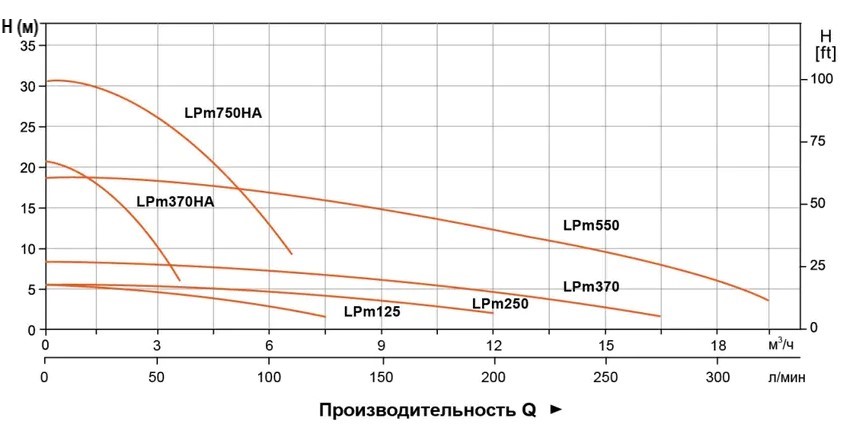

Кривая гидравлической характеристики
Используемые материалы

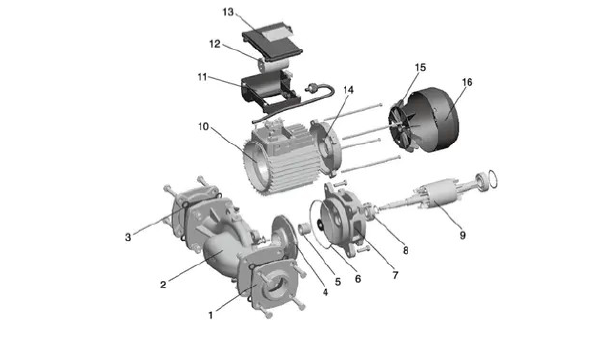

LPm125/LPm250/LPm370/LPm550
| No. | Части | Материал |
| 1 | Ответный фланец | HT200 |
| 2 | Корпус насоса | HT200 |
| 3 | Прокладка | |
| 4 | Рабочее колесо | PPO |
| 5 | Механическое уплотнение | Графит Керамика |
| 6 | Уплотнительное кольцо | |
| 7 | Суппорт | HT200 |
| 8 | Подшипник | |
| 9 | Ротор | |
| 10 | Статор | |
| 11 | Клемная коробка | ABS |
| 12 | Конденсатор | |
| 13 | Крышка клемной коробки | |
| 14 | Задняя крышка | ZL102 |
| 15 | Вентилятор | PP |
| 16 | Крышка вентилятора | 08F |

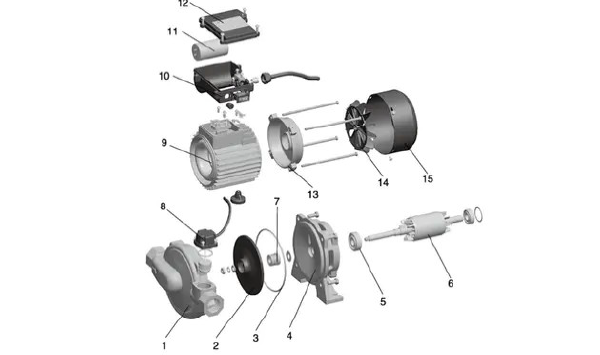

LPm370H A/LPm750H A
| No. | Части | Материал |
| 1 | Корпус насоса | HT200 |
| 2 | Рабочее колесо | PPO |
| 3 | Уплотнительное кольцо | |
| 4 | Суппорт | HT200 |
| 5 | Подшипник | |
| 6 | Ротор | |
| 7 | Механическое уплотнение | Графит/Керамика |
| 8 | Реле потока | |
| 9 | Статор | |
| 10 | Клемная коробка | ABS |
| 11 | Конденсатор | |
| 12 | Крышка клемной коробки | |
| 13 | Задняя крышка | ZL102 |
| 14 | Вентилятор | PP |
| 15 | Крышка вентилятора | 08F |
| 16 | Крышка вентилятора | 08F |
Габаритный чертеж
| Модель | DN1 | DN2 | L (mm) | W (mm) | H (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) |
| LPm125 | 1½" | 1½" | 275 | 260 | 186 | 47 | 74 | 210 | Φ141 | 160 |
| LPm250 | 2" | 2" | 301 | 313 | 190 | 71 | 78 | 260 | Φ141 | 164 |
| LPm370 | 2½" | 2½" | 367 | 334 | 195 | 77 | 84 | 280 | Φ141 | 173 |
| LPm550 | 2" | 2" | 369 | 344 | 210 | 81 | 87 | 280 | Φ165 | 182 |
| LPm370HA | 1" | 1" | 295 | 270 | 209 | 43 | 60 | 124 | Φ95 | 141 |
| LPm750HA | 1" | 1" | 341 | 310 | 220 | 54 | 59 | 160 | Φ98 | 165 |
