Центробежный насос из нержавеющей стали AMS210, 370
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- В бытовом водоснабжении;
- Водоснабжении оборудования;
- Опрессовке трубопроводов;
- Поливе садов, оранжерей;
- В животноводстве и разведении рыбы;
- В промышленных предприятиях и горном деле;
- Водоснабжении и водоотведении в промышленности в высотном строительстве;
- Системах центрального кондиционирования и отопления и т.п.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Максимальная температура жидкости: +85°C;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Высота: до 1000 метров над уровнем моря;
- Максимальная высота всасывания: 8 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ AMS210, 370:
- Производительность до 31 м³ /ч;
- Напор до 27.5 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IPX4.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 15 | 18 | 21 | 24 | 26 | 29 | 31 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Однофазный | Трехфазный | кВт | л.с. | Q (л/мин) | 0 | 120 | 140 | 160 | 180 | 200 | 250 | 300 | 350 | 400 | 430 | 480 | 520 |
| AMSm210/0.75 | AMS210/0.75 | 0.75 | 1 | H (m) | 16.8 | 15.6 | 15.2 | 14.8 | 14.2 | 13.6 | 11.9 | 9.8 | |||||
| AMSm210/1.1 | AMS210/1.1 | 1.1 | 1.5 | 19.7 | 18.7 | 18.3 | 18 | 17.5 | 17.1 | 15.6 | 13.6 | ||||||
| AMSm210/1.5 | AMS210/1.5 | 1.5 | 2 | 24.2 | 23.5 | 23.2 | 22.8 | 22.4 | 21.8 | 20.2 | 18 | ||||||
| AMSm210/2.2 | AMS210/2.2 | 2.2 | 3 | 27.5 | 26.7 | 26.5 | 26.1 | 25.7 | 25.2 | 23.8 | 21.9 | ||||||
| AMSm370/1.1 | AMS370/1.1 | 1.1 | 1.5 | 15.4 | 14.7 | 14.4 | 13.5 | 12.3 | 10.8 | 8.9 | 7.6 | ||||||
| AMSm370/1.5 | AMS370/1.5 | 1.5 | 2 | 19.3 | 18.1 | 17.3 | 16.3 | 15 | 13.3 | 12.3 | 10.2 | ||||||
| AMSm370/2.2 | AMS370/2.2 | 2.2 | 3 | 23.1 | 21.7 | 20.9 | 20 | 18.8 | 17.2 | 16.2 | 14.2 | 12.3 | |||||

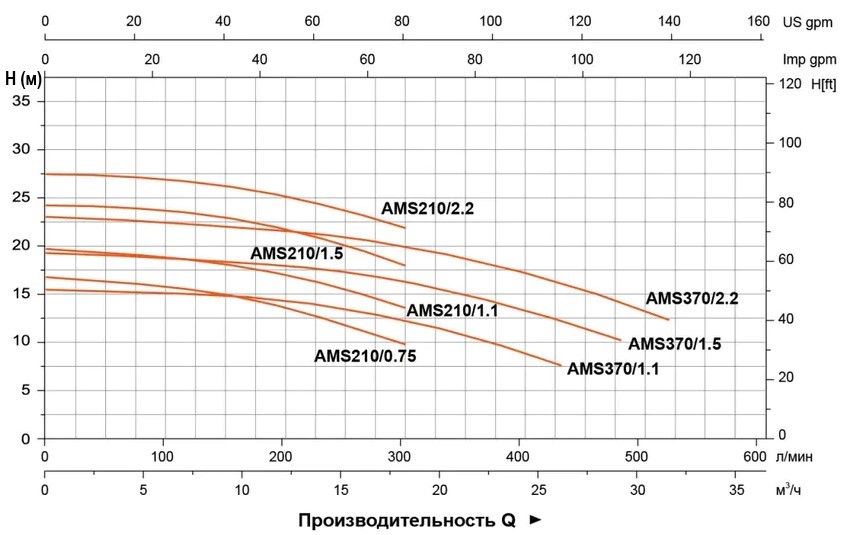

Кривая гидравлической характеристики

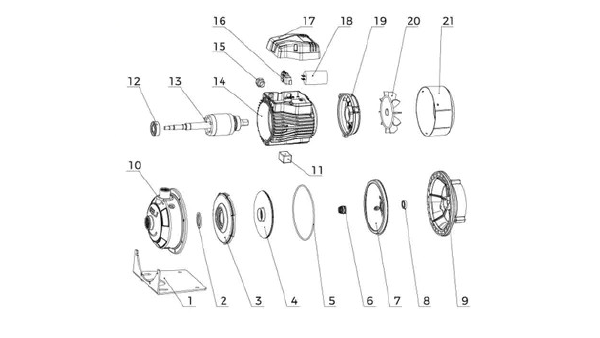

Используемые материалы
| No. | Часть | Материал | No. | Часть | Материал |
| 1 | Опора | Q235 | 12 | Радиальные шарикоподшипники | |
| 2 | Уплотнительное кольцо рабочего колеса | Резина | 13 | Ротор | |
| 3 | Диффузор | AISI304 | 14 | Статор | |
| 4 | Рабочее колесо | AISI304 | 15 | Выход | Пластик |
| 5 | уплотнительное кольцо "О"-профиля | Резина | 16 | Клеммный блок/терминал | Пластик |
| 6 | Механическое уплотнение | Графит/ Карбид кремния | 17 | Клеммная коробка | Пластик |
| 7 | Крышка кронштейна | AISI304 | 18 | Конденсатор | |
| 8 | Поворотное манжетное уплотнение | Резина | 19 | Задняя крышка | Алюминий |
| 9 | Скобка | Алюминий | 20 | Вентилятор | Пластик |
| 10 | Корпус насоса | AISI304 | 21 | Крышка вентилятора | Пластик |
| 11 | Опорная нога | Резина |

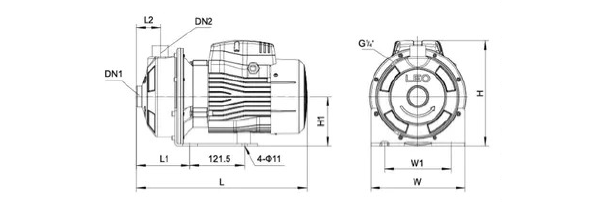

Габаритный чертеж
| Модель | DN1 | DN2 | L (мм) | W (мм) | H (мм) | L1 (мм) | L2 (мм) | W1 (мм) | H1 (мм) |
| AMS(m)210/0.75 | 1½" | 1¼" | 392 | 210 | 234 | 129 | 55 | 149 | 110 |
| AMS(m)210/1.1 | 392 | 210 | 234 | 129 | 55 | 149 | 110 | ||
| AMS(m)210/1.5 | 440 | 210 | 250 | 129 | 55 | 149 | 110 | ||
| AMS(m)210/2.2 | 440 | 210 | 250 | 129 | 55 | 149 | 110 | ||
| AMS(m)370/1.1 | 2" | 392 | 210 | 234 | 129 | 55 | 149 | 110 | |
| AMS(m)370/1.5 | 440 | 210 | 250 | 129 | 55 | 149 | 110 | ||
| AMS(m)370/2.2 | 440 | 210 | 250 | 129 | 55 | 149 | 110 |
Упаковочные данные
| Модель | Вес брутто (кг) | L (мм) | W (мм) | H (мм) | Количество (шт/20' TEU) |
| AMS(m)210/0.75 | 14 | 410 | 240 | 270 | 1104 |
| AMS(m)210/1.1 | 15 | 410 | 240 | 270 | 1104 |
| AMS(m)210/1.5 | 18 | 465 | 240 | 270 | 968 |
| AMS(m)210/2.2 | 20 | 465 | 240 | 270 | 968 |
| AMS(m)370/1.1 | 15 | 410 | 240 | 270 | 1104 |
| AMS(m)370/1.5 | 18 | 465 | 240 | 270 | 968 |
| AMS(m)370/2.2 | 20 | 465 | 240 | 270 | 968 |
