Центробежный консольный насос LEP200

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP200

Производительность до 600 м³/ч;
Напор до 90 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

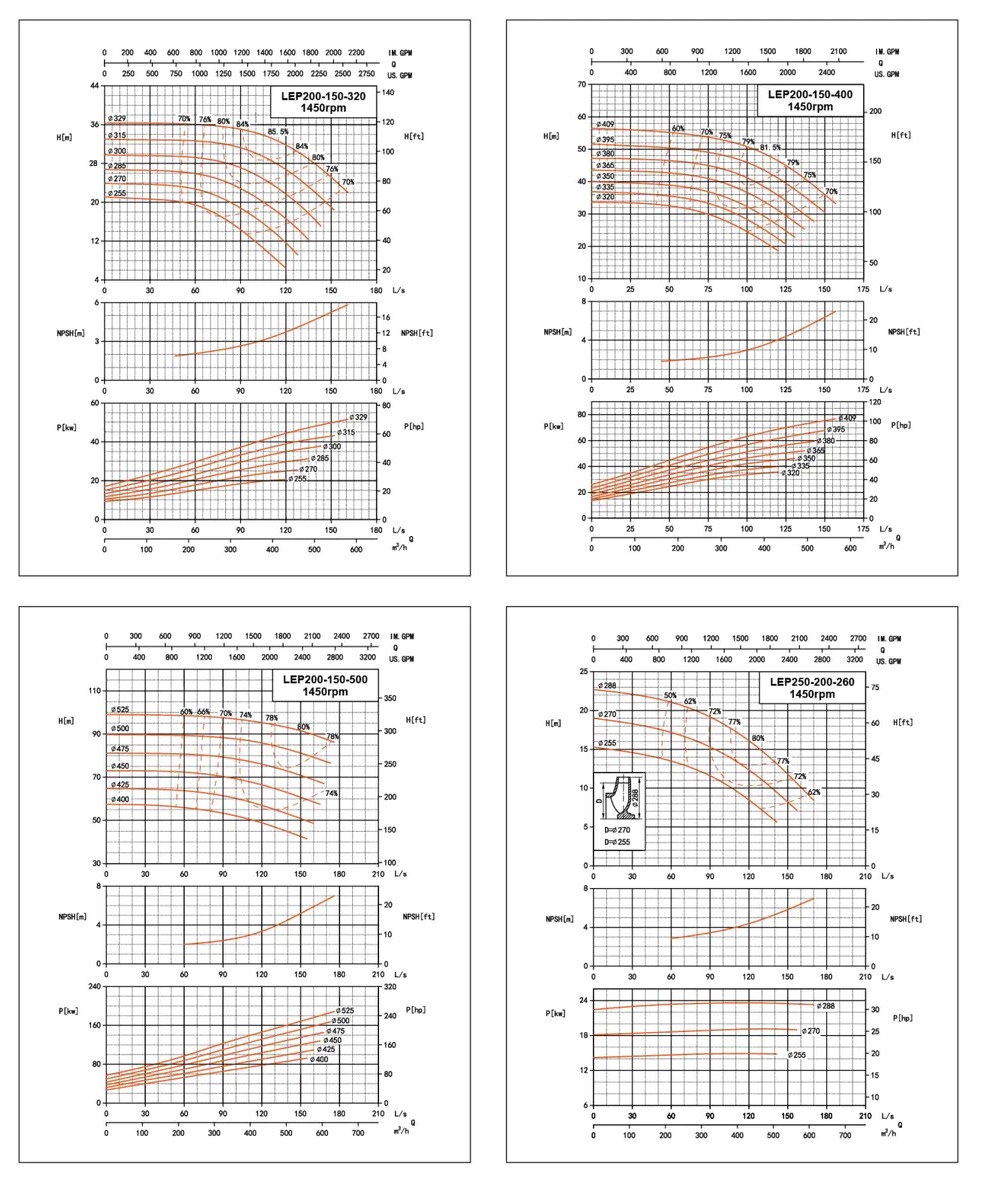

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	U	Bec (кг)
LEP200-150-200	35			500	280	400			18					400	315		369	32	80	35	10	132
LEP200-150-260					250	355		100		200	150			450	350	23						163
LEP200-150-320	45			530	280	400										370	42		45	12	170
LEP200-150-400				315	450									550	450							207
LEP200-150-500	55			670	375	500		22								500	48	110	51	14	330

LEO Модель	Мотор(B3)		Монтажные размеры (мм)															Bec(кг)
LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP200-150-200	200L-4	30	180	770	4	765	370	670	1449	105	890	1300	55	90	417	460	18	132	240	434
	180L-4	22	180	770	4	725	370	630	1409	105	840	1200	55	90	417	460	18	132	179	372
	180M-4	18,5	180	770	4	690	370	630	1374	105	840	1200	55	90	417	460	18	132	157	350
	160L-4	15	180	770	4	660	370	610	1344	105	820	1200	55	90	417	460	18	132	129	313
	160M-4	11	180	770	4	605	370	610	1289	105	820	1200	55	90	417	460	18	132	103	293
LEP200-150-260	250M-4	55	180	695	4	910	340	705	1624	110	1010	1450	55	90	507	550	18	163	383	637
	225M-4	45	180	695	4	835	340	665	1549	110	950	1300	55	90	457	500	18	163	312	561
	225S-4	37	180	695	4	810	340	670	1524	110	950	1300	55	90	457	500	18	163	301	549
	200L-4	30	180	695	4	765	340	640	1479	110	900	1300	55	90	457	500	18	163	240	467
	180L-4	22	180	695	4	725	340	600	1439	85	870	1200	55	90	457	500	18	163	179	404
	180M-4	18,5	180	695	4	690	340	600	1404	85	870	1200	55	90	457	500	18	163	157	383
	160L-4	15	180	695	4	660	340	580	1374	85	880	1200	55	90	457	500	18	163	129	346
LEP200-150-320	280M4	90	180	775	6	1030	375	755	1746	100	1070	1450	60	95	557	600	18	170	587	864
	280S4	75	180	775	6	980	375	755	1696	100	1070	1450	60	95	557	600	18	170	544	822
	250M-4	55	180	770	4	910	370	735	1624	110	1010	1450	60	90	557	600	18	170	383	648
	225M-4	45	180	770	4	835	370	695	1549	110	950	1450	60	90	557	600	18	170	312	575
	225S-4	37	180	770	4	810	370	700	1524	110	950	1450	60	90	557	600	18	170	301	564
	200L-4	30	180	770	4	765	370	670	1479	110	900	1300	60	90	557	600	18	170	240	479
	180L-4	22	180	770	4	725	370	630	1439	110	900	1300	60	90	557	600	18	170	179	418
LEP200-150-400	315M-4	132	180	880	6	1320	430	945	2036	110	1150	1650	55	115	657	700	18	207	979	1323
	315S-4	110	180	880	6	1275	430	940	1991	110	1150	1650	55	115	657	700	18	207	836	1180
	280M-4	90	180	880	6	1030	430	810	1745	110	1080	1500	55	115	657	700	18	207	587	921
	280S-4	75	180	880	6	980	430	810	1696	110	1080	1500	55	115	657	700	18	207	544	878
	250M-4	55	180	875	4	910	425	790	1624	110	990	1400	55	110	557	600	18	207	383	696
	225M-4	45	180	875	4	835	425	750	1549	110	990	1400	55	110	557	600	18	207	312	625
	225S-4	37	180	875	4	810	425	755	1524	110	990	1400	55	110	557	600	18	207	301	619
LEP200-150-500	315L2-4	200	180	990	6	1320	490	1005	2176	110	1350	1850	75	115	657	700	18	330	1102	1579
	315L1-4	160	180	990	6	1320	490	1005	2176	110	1350	1850	75	115	657	700	18	330	1020	1497
	315M-4	132	180	990	6	1320	490	1005	2176	110	1300	1750	75	115	657	700	18	330	979	1452
	315S-4	110	180	990	6	1275	490	1000	2131	110	1300	1750	75	115	657	700	18	330	836	1309
	280M-4	90	180	990	6	1030	490	870	1886	110	1200	1650	75	115	657	700	18	330	587	1056
