Центробежный консольный насос LEP150

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP150

Производительность до 490 м³/ч;
Напор до 91 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

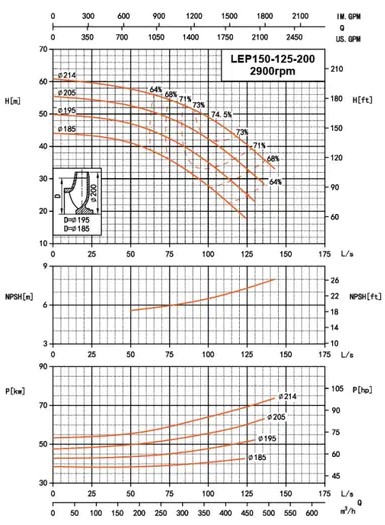

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	U	Bec (кг)
LEP150-125-200					250	315																112
LEP150-125-260	35			470	250	355		80	16	160	120	400	315	18	342	32	80	35	10	117
LEP150-125-320				280	355								500	400			370	42	110	45	12	155
LEP150-125-400	45			530	315	400															178

LEO Модель	Мотор(B3)		Монтажные размеры (мм)															Bec(кг)
LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP150-125-200	280S-2	75	140	690	6	980	375	755	1596	100	1070	1450	62,5	95	557	600	18	112	485	689
	250M-2	55	140	655	4	910	340	705	1524	110	950	1300	62,5	90	507	550	18	112	373	575
	225M-2	45	140	655	4	805	340	665	1419	110	860	1300	62,5	90	457	500	18	112	286	468
	180M-4	18,5	140	655	4	690	340	600	1304	85	830	1200	62,5	90	417	460	18	112	157	329
	160L-4	15	140	655	4	660	340	580	1274	85	900	1100	62,5	90	417	460	18	112	129	291
	160M-4	11	140	655	4	605	340	580	1219	85	900	1100	62,5	90	417	460	18	112	108	270
	132M-4	7,5	140	655	4	510	340	553	1124	85	800	1000	62,5	90	417	460	18	112	79	238
	132S-4	5,5	140	655	4	470	340	553	1084	85	800	1000	62,5	90	417	460	18	112	65	225
LEP150-125-260	225S-4	37	140	695	4	810	340	670	1424	110	900	1300	57,5	90	457	500	18	117	301	502
	200L-4	30	140	695	4	765	340	640	1379	85	850	1200	57,5	90	417	460	18	117	240	417
	180L-4	22	140	695	4	725	340	600	1339	85	830	1200	57,5	90	417	460	18	117	179	356
	180M-4	18,5	140	695	4	690	340	600	1304	85	830	1200	57,5	90	417	460	18	117	157	334
	160L-4	15	140	695	4	660	340	580	1274	85	900	1100	57,5	90	417	460	18	117	129	296
	160M-4	11	140	695	4	605	340	580	1219	85	900	1100	57,5	90	417	460	18	117	108	275
LEP150-125-320	250M-4	55	140	725	4	910	370	735	1584	110	1010	1450	35	90	507	550	18	155	383	629
	225M-4	45	140	725	4	835	370	695	1509	110	950	1300	35	90	507	550	18	155	312	556
	225S-4	37	140	725	4	810	370	700	1484	110	950	1300	35	90	507	550	18	155	301	544
	200L-4	30	140	725	4	765	370	670	1439	110	900	1300	35	90	507	550	18	155	240	462
	180L-4	22	140	725	4	725	370	630	1399	110	900	1300	35	90	507	550	18	155	179	401
	180M-4	18,5	140	725	4	690	370	630	1354	110	900	1300	35	90	507	550	18	155	157	379
	160L-4	15	140	725	4	660	370	610	1334	85	860	1200	35	90	507	550	18	155	129	341
LEP150-125-400	315S-4	110	180	830	6	1275	430	940	1991	110	1150	1650	55	115	657	700	18	178	836	1153
	280M-4	90	180	810	6	1030	410	790	1746	100	1070	1450	55	95	557	600	18	178	587	872
	280S-4	75	180	810	6	980	410	790	1696	100	1070	1452	55	95	557	600	18	178	544	830
	250M-4	55	180	805	4	910	405	770	1624	110	1010	1450	55	90	507	550	18	178	383	655
	225M-4	45	180	805	4	835	405	730	1549	110	950	1300	55	90	507	550	18	178	312	580
	225S-4	37	180	805	4	810	405	735	1524	110	950	1300	55	90	507	550	18	178	301	569
	200L-4	30	180	805	4	765	405	705	1479	110	900	1300	55	90	507	550	18	178	240	486
LEP150-125-500	315L1-4	160	180	920	6	1320	470	985	2176	110	1350	1850	55	115	657	700	18	300	1020	1466
	315M-4	132	180	920	6	1320	470	985	2176	110	1300	1750	55	115	657	700	18	300	979	1420
	315S-4	110	180	920	6	1275	470	980	2131	110	1300	1750	55	115	657	700	18	300	836	1278
	280M-4	90	180	920	6	1030	470	850	1886	110	1200	1650	55	115	657	700	18	300	587	1026
	280S-4	75	180	920	6	980	470	850	1836	110	1200	1650	55	115	657	700	18	300	544	983
