LEP65

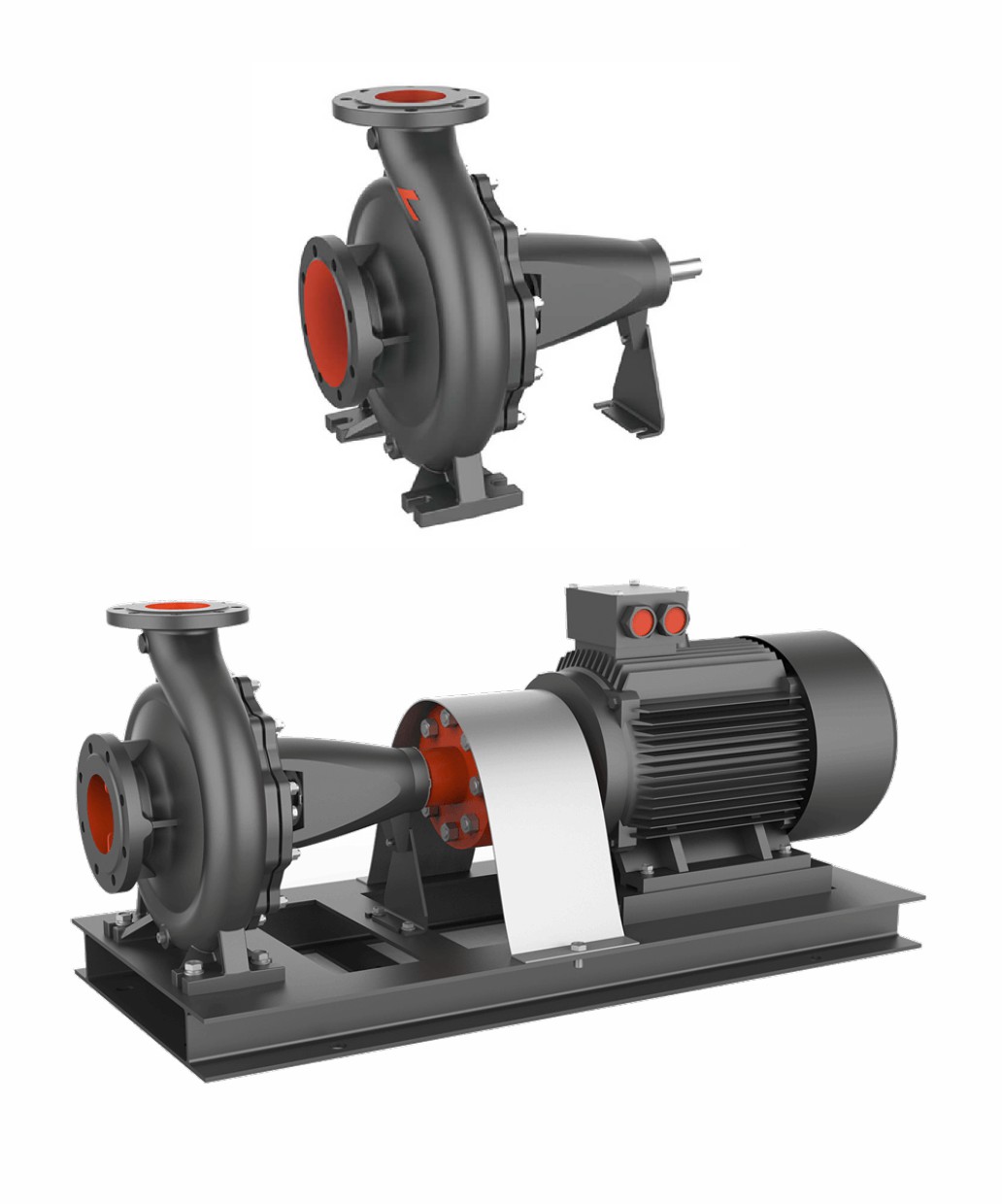

Центробежный консольный насос LEP50

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP50

Производительность до 30 м³/ч;
Напор до 100 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

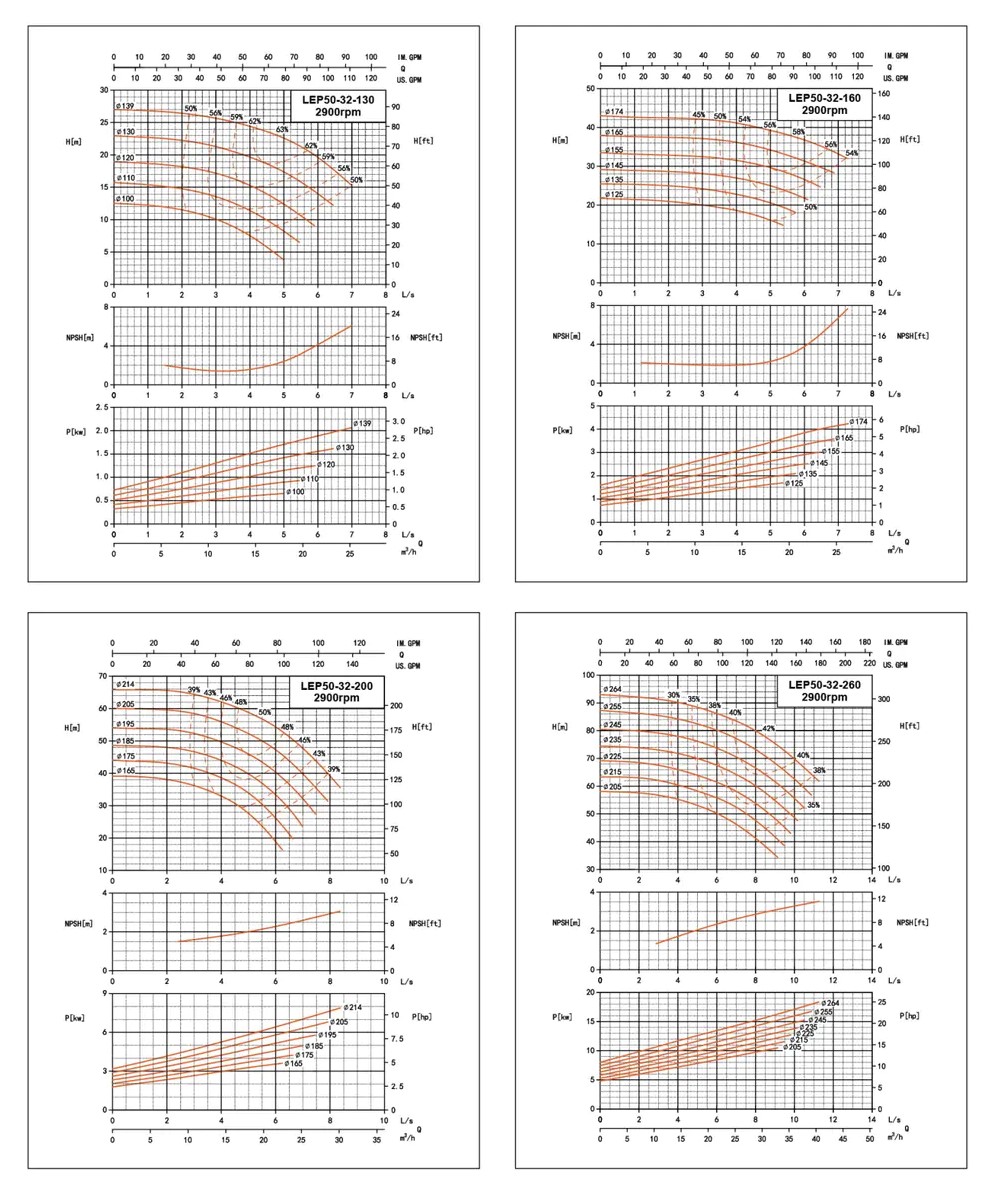

Кривая гидравлической характеристики

Габаритный чертеж

DN1.DN2	32	40	50	65	80	100	125	150	200	250	300	350	400
D1/D2	140	150	165	165	200	220	250	285	340	405	460	520	580
K1/K2	100	110	125	145	160	180	210	240	295	355	410	470	525
nd1/nd2	4-Ф18	4-Ф18	4-Ф18	4-Ф18	4-Ф18	4-Ф18	4-Ф18	8-Ф22	12-Ф22	12-Ф26	12-Ф26	16-Ф26	16-Ф30

Модель	ID (мм)	DN2	DN1	a	f	h1	h2	b	C	n3	m1	m2	n1	n2	S1	S2	W	d	l	t	u	Вес (кг)
LEP50-32-130	25	32	50	80	360	112	140		14	100	100		190	140	14	14	267	24	50	27	8	29
LEP50-32-160						132	160	50		100		70	240	190								35
LEP50-32-200						160	160			110			240	190								47
LEP50-32-260				100		160	225	65		110	125	95	320	250								58

LEO	Модель	Мотор(В3)	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP50-32-130	112M-2	4			80	312	4	400	172	360	844	80	560	750	25	60	294	330	16	29	43	93
	100L-2	3			80	312	4	385	172	342	829	80	560	750	25	60	244	280	16	29	44	91
	90L-2	2,2			80	312	4	345	172	332	789	80	560	750	25	60	244	280	16	29	26	73
	90S-2	1,5			80	312	4	320	172	332	764	80	560	750	25	60	244	280	16	29	21	69
	802-2	1,1			80	312	4	295	172	312	739	80	560	750	25	60	244	280	16	29	17	65
	801-2	0,75			80	312	4	295	172	312	739	80	560	750	25	60	244	280	16	29	16	64
	801-4	0,55			80	312	4	295	172	312	739	80	560	750	25	60	244	280	16	29	16	64
LEP50-32-160	132S2-2	7,5			80	365	4	470	205	418	914	70	630	800	25	73	317	350	18	35	69	135
	132S1-2	5,5			80	365	4	470	205	418	914	70	630	800	25	73	317	350	18	35	65	131
	112M-2	4			80	352	4	400	192	380	844	80	560	750	25	60	294	330	16	35	43	99
	100L-2	3			80	352	4	385	192	362	829	80	560	750	25	60	294	330	16	35	44	100
	90L-2	2,2			80	352	4	345	192	352	789	80	560	750	25	60	294	330	16	35	26	81
	90S-2	1,5			80	352	4	320	192	352	764	80	560	750	25	60	294	330	16	35	21	77
	90L-4	1,5			80	352	4	345	192	352	789	80	560	750	25	60	294	330	16	35	27	82
	90S-4	1,1			80	352	4	320	192	352	764	80	560	750	25	60	294	330	16	35	22	78
	802-4	0,75			80	352	4	295	192	332	739	80	560	750	25	60	294	330	16	35	17	73
	801-4	0,55			80	352	4	295	192	332	739	80	560	750	25	60	294	330	16	35	16	72
LEP50-32-200	160M2-2	15			80	413	4	605	233	473	1049	70	780	1000	12,5	73	387	420	18	47	109	195
	160M1-2	11			80	413	4	605	233	473	1049	70	780	1000	12,5	73	387	420	18	47	108	194
	132S2-2	7,5			80	413	4	470	233	446	914	70	630	800	12,5	73	317	350	18	47	69	148
	132S1-2	5,5			80	413	4	470	233	446	914	70	630	800	12,5	73	317	350	18	47	65	144
	112M-2	4			80	400	4	400	220	408	844	80	560	750	12,5	60	294	330	16	47	43	112
	100L1-4	2,2			80	400	4	385	220	390	829	80	560	750	12,5	60	294	330	16	47	34	103
	90L-4	1,5			80	400	4	345	220	380	789	80	560	750	12,5	60	294	330	16	47	27	95
	90S-4	1,1			80	400	4	320	220	380	764	80	560	750	12,5	60	294	330	16	47	22	91
	802-4	0,75			80	400	4	295	220	360	739	80	560	750	12,5	60	294	330	16	47	17	86
	801-4	0,55			80	400	4	295	220	360	739	80	560	750	12,5	60	294	330	16	47	16	85
LEP50-32-260	200L1-2	30			100	515	4	765	290	590	1229	85	750	1100	32,5	90	417	460	18	58	224	340
	180M-2	22			100	478	4	690	253	513	1154	70	780	1000	32,5	73	387	420	18	58	155	259
	160L-2	18,5			100	478	4	660	253	493	1124	70	780	1000	32,5	73	387	420	18	58	133	229
	160M2-2	15			100	478	4	605	253	493	1069	70	780	1000	32,5	73	387	420	18	58	109	206
	160M1-2	11			100	478	4	605	253	493	1069	70	780	1000	32,5	73	387	420	18	58	108	205
	112M-4	4			100	478	4	400	253	441	864	70	630	800	32,5	73	387	420	18	58	47	133
	100L2-4	3			100	478	4	385	253	423	849	70	630	800	32,5	73	387	420	18	58	37	123
	100L1-4	2,2			100	478	4	385	253	423	849	70	630	800	32,5	73	387	420	18	58	34	120
	90L-4	1,5			100	478	4	345	253	413	809	70	630	800	32,5	73	387	420	18	58	27	112
