Официальный представитель насосного оборудования LEO в России

LEP50 LEP80

Центробежный консольный насос LEP65

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP65

Производительность до 100 м³/ч;
Напор до 140 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

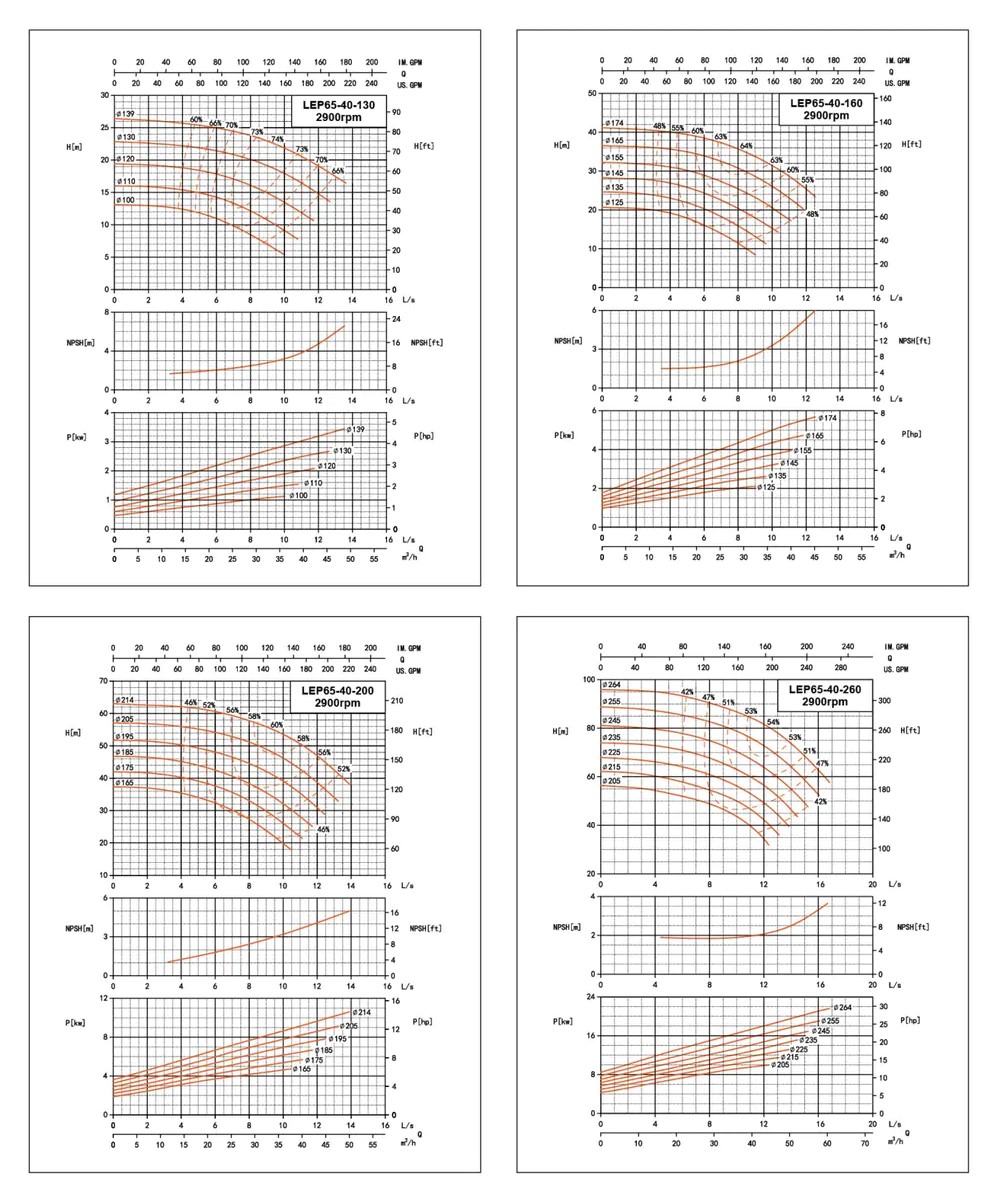

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	u	Bec (кг)
LEP65-40-130						112	140						210	160								31
LEP65-40-160	25			80	360	132	160	50		100	100	70	240	190			267	24	50	27	8	34
LEP65-40-200						160	180						265	212								45
LEP65-40-260	40			100		180	225						320	250								61
LEP65-40-320	35				470	200	250		14	110	125	95		280	14	14	342	32	80	35	10	94
LEP65-40-320						200	250						345	280								107
LEP65-40-320G	45				526	200	250										367	42	110	45	12	105
LEP65-50-130			65			132	160			100			240	190								35
LEP65-50-160	25				360	160	180	50			100	70	265	212			267	24	50	27	8	39
LEP65-50-200				100		160	200															49
LEP65-50-260	50					180	225						320	250								68
LEP65-50-260G	35				470	225	280		65	110	125	95	345	280			344	32	80	35	10	65
LEP65-50-320						225	280							280			342					113
LEP65-50-320G	45				526	225	280		18		125	95	345	280			367	42	110	45	12	105

LEO Модель	Мотор(B3)		Монтажные размеры (мм)															Bec(кг)
LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP65-40-130	132S2-2	7,5	80	345	4	470	205	418	914	70	630	800	25	73	317	350	18	31	69	132
	132S1-2	5,5	80	345	4	470	205	418	914	70	630	800	25	73	317	350	18	31	65	128
	112M-2	4	80	312	4	400	172	360	844	80	560	750	25	60	294	330	16	31	43	95
	100L-2	3	80	312	4	385	172	342	829	80	560	750	25	60	244	280	16	31	44	93
	90L-2	2,2	80	312	4	345	172	332	789	80	560	750	25	60	244	280	16	31	26	75
	90S-2	1,5	80	312	4	320	172	332	764	80	560	750	25	60	244	280	16	31	21	71
	90S-4	1,1	80	312	4	320	172	332	764	80	560	750	25	60	244	280	16	31	22	72
	802-4	0,75	80	312	4	295	172	312	739	80	560	750	25	60	244	280	16	31	17	67
	801-4	0,55	80	312	4	295	172	312	739	80	560	750	25	60	244	280	16	31	16	66
LEP65-40-160	160M1-2	11	80	393	4	605	233	473	1049	70	780	1000	25	73	387	420	18	34	108	182
	132S2-2	7,5	80	365	4	470	205	418	914	70	630	800	25	73	317	350	18	34	69	134
	132S1-2	5,5	80	365	4	470	205	418	914	70	630	800	25	73	317	350	18	34	65	130
	112M-2	4	80	352	4	400	192	380	844	80	560	750	25	60	294	330	16	34	43	98
	100L-2	3	80	352	4	385	192	362	829	80	560	750	25	60	294	330	16	34	44	99
	90L-4	1,5	80	352	4	345	192	352	809	80	560	750	25	60	294	330	16	34	27	93
	90S-4	1,1	80	352	4	320	192	352	784	80	560	750	25	60	294	330	16	34	22	77
	802-4	0,75	80	352	4	295	192	332	759	80	560	750	25	60	294	330	16	34	17	72
	801-4	0,55	80	352	4	295	192	332	759	80	560	750	25	60	294	330	16	34	16	71
LEP65-40-200	160L-2	18,5	100	413	4	660	233	473	1124	70	780	1000	32,5	73	387	420	18	45	133	216
	160M2-2	15	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	45	109	192
	160M1-2	11	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	45	108	191
	132S2-2	7,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	45	69	146
	132S1-2	5,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	45	65	142
	100L2-4	3	100	400	4	385	220	390	849	80	560	750	32,5	60	294	330	16	45	37	104
	100L1-4	2,2	100	400	4	385	220	390	849	80	560	750	32,5	60	294	330	16	45	34	101
	90L-4	1,5	100	400	4	345	220	380	809	80	560	750	32,5	60	294	330	16	45	27	93
	90S-4	1,1	100	400	4	320	220	380	784	80	560	750	32,5	60	294	330	16	45	22	89
	802-4	0,75	100	400	4	295	220	360	759	80	560	750	32,5	60	294	330	16	45	17	84
LEP65-40-260	200L2-2	37	100	515	4	765	290	590	1229	85	750	1100	34,5	90	417	460	18	61	235	353
	200L1-2	30	100	515	4	765	290	590	1229	85	750	1100	34,5	90	417	460	18	61	224	343
	180M-2	22	100	478	4	690	253	513	1154	70	780	1000	34,5	73	387	420	18	61	155	262
	160L-2	18,5	100	478	4	660	253	493	1124	70	780	1000	34,5	73	387	420	18	61	133	232
	160M2-2	15	100	478	4	605	253	493	1069	70	780	1000	34,5	73	387	420	18	61	109	209
	160M1-2	11	100	478	4	605	253	493	1069	70	780	1000	34,5	73	387	420	18	61	108	208
	132S-4	5,5	100	478	4	470	253	466	934	70	680	900	34,5	73	387	420	18	61	65	162
	112M-4	4	100	478	4	400	253	441	864	70	630	800	34,5	73	387	420	18	61	47	136
	100L2-4	3	100	478	4	385	253	423	849	70	630	800	34,5	73	387	420	18	61	37	126
	100L1-4	2,2	100	478	4	385	253	423	849	70	630	800	34,5	73	387	420	18	61	34	123
	90L-4	1,5	100	478	4	345	253	413	809	70	630	800	34,5	73	387	420	18	61	27	115
LEP65-40-320G	225M-2	45	125	565	4	805	315	640	1460	70	940	1300	57,5	90	457	500	18	105	286	459
	200L2-2	37	125	540	4	765	290	590	1420	70	940	1300	57,5	90	417	460	18	105	235	399
	200L1-2	30	125	540	4	765	290	590	1420	70	940	1300	57,5	90	417	460	18	105	224	389
	180M-2	22	125	523	4	690	273	533	1345	80	950	1150	57,5	73	387	420	18	105	155	309
LEP65-40-320	160M-4	11	125	523	4	605	273	513	1204	80	890	1100	57,5	73	387	420	18	94	108	243
	132M-4	7,5	125	523	4	510	273	486	1109	80	800	1000	57,5	73	387	420	18	94	79	210
	132S-4	5,5	125	523	4	470	273	466	1069	80	800	1000	57,5	73	387	420	18	94	65	197
	112M-4	4	125	523	4	400	273	441	999	70	700	900	57,5	73	387	420	18	94	47	177
	100L2-4	3	125	523	4	385	273	443	984	80	690	900	57,5	73	387	420	18	94	37	167
LEP65-50-130	160M1-2	11	100	393	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	35	108	183
	132S2-2	7,5	100	365	4	470	205	418	934	70	630	800	45	73	317	350	18	35	69	135
	132S1-2	5,5	100	365	4	470	205	418	934	70	630	800	45	73	317	350	18	35	65	131
	112M-2	4	100	352	4	400	192	380	864	80	560	750	45	60	294	330	16	35	43	99
	100L-2	3	100	352	4	385	192	362	849	80	560	750	45	60	294	330	16	35	44	100
	100L1-4	2,2	100	352	4	385	192	362	849	80	560	750	45	60	294	330	16	35	34	90
	90L-4	1,5	100	352	4	345	192	352	809	80	560	750	45	60	294	330	16	35	27	82
	90S-4	1,1	100	352	4	320	192	352	784	80	560	750	45	60	294	330	16	35	22	78
	802-4	0,75	100	352	4	295	192	332	759	80	560	750	45	60	294	330	16	35	17	73
	801-4	0,55	100	352	4	295	192	332	759	80	560	750	45	60	294	330	16	35	16	72
LEP65-50-160	180M-2	22	100	433	4	690	253	513	1154	70	780	1000	32,5	73	387	420	18	39	155	241
	160L-2	18,5	100	413	4	660	233	473	1124	70	780	7000	32,5	73	387	420	18	39	133	210
	160M2-2	15	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	39	109	196
	160M1-2	11	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	39	108	195
	132S2-2	7,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	39	69	140
	132S1-2	5,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	39	65	136
	112M-2	4	100	400	4	400	220	408	864	80	560	750	32,5	60	294	330	16	39	43	104
	100L2-4	3	100	400	4	385	220	390	849	80	560	750	32,5	60	294	330	16	39	37	98
	100L1-4	2,2	100	400	4	385	220	390	849	80	560	750	32,5	60	294	330	16	39	34	95
	90L-4	1,5	100	400	4	345	220	380	809	80	560	750	32,5	60	294	330	16	39	27	87
	90S-4	1,1	100	400	4	320	220	380	784	80	560	750	32,5	60	294	330
