ECH20 ECH 4-D

Горизонтальные многоступенчатые насосы из нержавеющей стали ECH 2-D

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Бытовое водоснабжение, водоснабжение оборудования
Опрессовка трубопроводов
Полив садов, оранжерей
Животноводство и разведение рыбы
Промышленные предприятия и горное дело
Водоснабжение и водоотведение в промышленности и высотном строительстве
Системы центрального кондиционирования и отопления и т.д.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Чистая холодная вода, не содержащая каких-либо твердых частиц и волокон;
Температура перекачиваемой жидкости: +40°C;
Pн перекачиваемой жидкости: 6.5 – 8.5;
Диапазон подачи: 0.6 – 3.6 м³ /ч;
Максимальная температура окружающей среды: +40°C;
Максимальное входное давление: 8 бар;
Максимальная высота всасывания 8 м;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ECH 2-D:

Производительность до 3.6 м³ /ч;
Напор до 33 м.

ДВИГАТЕЛЬ:

Двигатель с медной обмоткой;
Встроенная термозащита (для однофазных двигателей);
Класс изоляции F;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность		Q (м3/ч)	0.6	1.2	1.8	2.4	3.0	3.6
	кВт	л.с.	Q (л/мин)	10	20	30	40	50	60
ECH (m)2-20-D	0.37	0.5	H (m)	16	15	13	12	10	8
ECH (m)2-30-D	0.37	0.5		24	22	20	18	16	12
ECH (m) 2-40-D	0.55	0.75		33	30	26	24	21	16

Горизонтальный многоступенчатый центробежный насос «LEO» ECH 2 D выпущен известным мировым производителем «LEO», отличается надежностью и функциональностью. Рассчитан на воду и ряд других жидких сред с температурой до +40°C и давлением до 8 бар, без механических и химически агрессивных примесей.

Насос многоступенчатый горизонтальный «LEO» ECH 2 D имеет целый ряд преимуществ перед аналогичной продукцией других брендов:

надежная и отказоустойчивая работа;
универсальность применения;
функциональность;
производительность и высокий КПД;
энергоэффективность;
простота подключения и технического обслуживания;
длительный срок службы.

Имеет широкий спектр применения:

водоснабжение жилых домов, офисных и административных зданий, производственных объектов;
отопление, вентиляция и кондиционирование;
установки для орошения и полива оранжерей, теплиц, огородов и садов;
системы пожаротушения;
техническое оснащение бассейнов и резервуаров;
отдельные виды производственного оборудования.

Производство и основные характеристики

Насос «LEO» серии ECH 2 D нержавеющая сталь отвечает всем нормативным требованиям, прошел все необходимые виды контроля, комплекс приемосдаточных испытаний и сертификацию. Оборудование поставляется полностью готовым к работе, в комплекте с техническим паспортом и руководством пользователя.

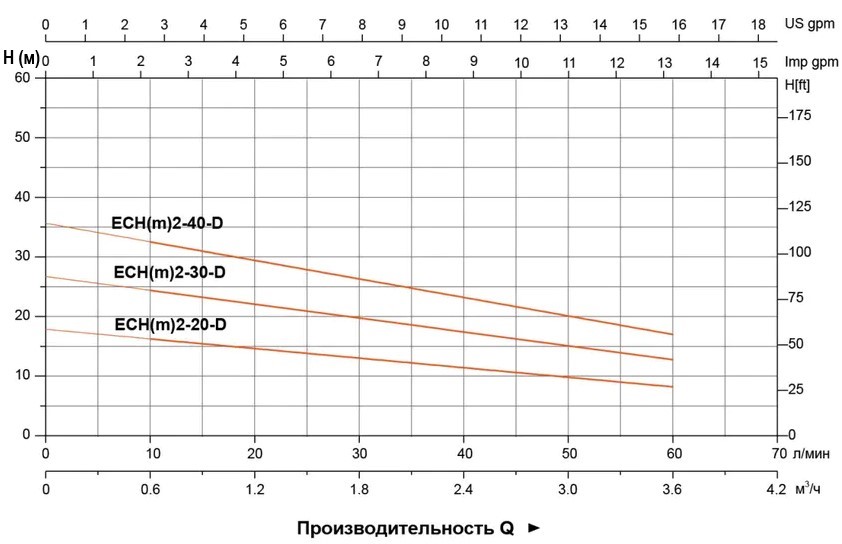

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал
1	Корпус насоса	Чугун
2	Концевая втулка вала	AISI 304
3	Стопорное кольцо	PTFE (Политетрафторэтилен)
4	Диффузор	AISI 304
5	Рабочее колесо	AISI 304
6	Рукав	AISI 304
7	Механические уплотнения	Карбид кремния/Графит
8	Крышка вентилятора	08F
9	вентилятор	PP
10	Задняя крышка	ZL102
11	Подшипник
12	Статор
13	Ротор
14	Outlet body	Чугун
15	Ошейник	PTFE (Политетрафторэтилен)
16	Подставка	PTFE

Габаритный чертеж

Модель	L1	L2	L3	A1	A2	Вес брутто (кг)		L x W x H (мм)	Количество (шт/20 TEU)
Модель	L1	L2	L3	A1	A2	1~	3~	L x W x H (мм)	Количество (шт/20 TEU)
ECH(m)2-20-D	324	140	101	G1	G1	10,3	10,7	375x185x237	1674
ECH(m)2-30-D	342	158	119	G1	G1	10,7	11	375x185x237	1674
ECH(m)2-40-D	360	176	137	G1	G1	12,4	12,6	420x185x237	1508
