Горизонтальные многоступенчатые насосы из нержавеющей стали ECH15
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Бытовое водоснабжение, водоснабжение оборудования
- Опрессовка трубопроводов
- Полив садов, оранжерей
- Животноводство и разведение рыбы
- Промышленные предприятия и горное дело
- Водоснабжение и водоотведение в промышленности и высотном строительстве
- Системы центрального кондиционирования и отопления и т.д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Температура перекачиваемой жидкости: +85°C;
- Диапазон подачи: 9 – 21 м³ /ч;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ECH15:
- Производительность до 21 м³ /ч;
- Напор до 51.8 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 9 | 12 | 15 | 18 | 21 | |
|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 150 | 200 | 250 | 300 | 350 | |
| ECH (m)15-10 | 1.1 | 1.5 | H (m) | 12.4 | 11.6 | 10.6 | 9.4 | 8.2 |
| ECH (m)15-20 | 2.2 | 3 | 25.6 | 24.1 | 22.7 | 21.1 | 18.8 | |
| ECH 15-30 | 3.0 | 4 | 38.7 | 36.9 | 34.9 | 31.9 | 28.5 | |
| ECH 15-40 | 4.0 | 5.5 | 51.8 | 49.7 | 46.8 | 42.9 | 38.3 | |

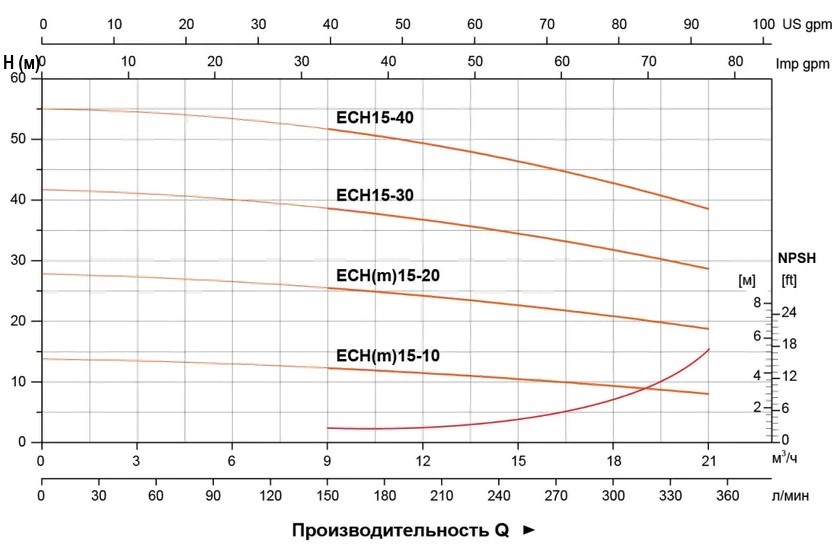

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка вентилятора | 08F |
| 2 | Вентилятор | PP |
| 3 | Задняя крышка | ZL 102 |
| 4 | Ротор | |
| 5 | Подшипник | |
| 6 | Клемная коробка | ZL 102 |
| 7 | Статор | |
| 8 | Передняя крышка | Cast Iron |
| 9 | Тело выхода | Cast iron/AISI 304 |
| 10 | Механическое уплотнение | Sic/Carbon |
| 11 | Позиционирующий рукав | AISI 304 |
| 12 | Диффузор | AISI 304 |
| 13 | Втулка | AISI 304 |
| 14 | Рабочее колесо | AISI 304 |
| 15 | Корпус насоса | Cast iron/AISI 304 |
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20`TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)15-10 | 451 | 233,5 | 100 | 130 | 139,5 | 165 | 125 | 204,5 | 80 | Φ10 | 22,67 | 20,27 | 503x235x247 | 856 |
| ECH(m)15-20 | 510 | 222 | 125 | 150 | 139,5 | 180 | 140 | 217,5 | 90 | Φ10 | 30,31 | 29,62 | 557x245x262 | 659 |
| ECH15-30 | 560 | 272 | 125 | 150 | 184,5 | 180 | 140 | 217,5 | 90 | Φ10 | 32,22 | 618x245x262 | 620 | |
| ECH15-40 | 616 | 336,5 | 140 | 180 | 230 | 205 | 160 | 224,5 | 100 | Φ12 | 39,61 | 687x245x269 | 504 | |
