Горизонтальные многоступенчатые насосы из нержавеющей стали ECH10
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Бытовое водоснабжение, водоснабжение оборудования
- Опрессовка трубопроводов
- Полив садов, оранжерей
- Животноводство и разведение рыбы
- Промышленные предприятия и горное дело
- Водоснабжение и водоотведение в промышленности и высотном строительстве
- Системы центрального кондиционирования и отопления и т.д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Температура перекачиваемой жидкости: +85°C;
- Диапазон подачи: 6 – 12 м³ /ч;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ECH10:
- Производительность до 12 м³ /ч;
- Напор до 47.8 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 100 | 117 | 133 | 150 | 167 | 183 | 200 | |
| ECH (m)10-10 | 0.75 | 1.0 | H (m) | 9.1 | 8.7 | 8.2 | 7.7 | 6.8 | 5.8 | − |
| ECH (m)10-20 | 0.75 | 1.0 | 17.9 | 17.1 | 16.3 | 15.3 | 14.0 | 12.5 | 10.6 | |
| ECH (m)10-30 | 1.1 | 1.5 | 27.1 | 26.3 | 24.9 | 23.4 | 21.4 | 19.3 | 16.9 | |
| ECH (m)10-40 | 1.5 | 2.0 | 38.6 | 37.6 | 35.9 | 33.9 | 31.2 | 28.2 | 24.6 | |
| ECH (m)10-50 | 2.2 | 3.0 | 47.8 | 46.4 | 44.4 | 42.2 | 39.5 | 35.9 | 31.1 | |

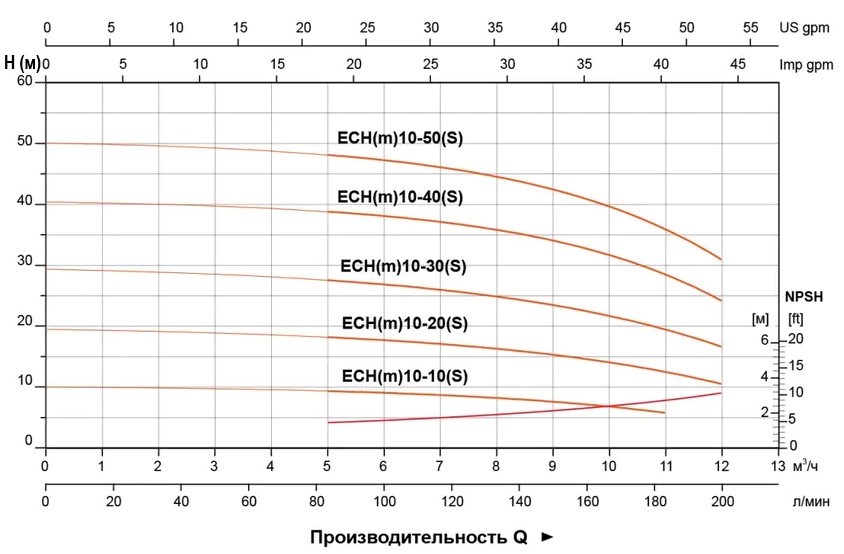

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка вентилятора | 08F |
| 2 | Вентилятор | PP |
| 3 | Задняя крышка | ZL 102 |
| 4 | Ротор | |
| 5 | Подшипник | |
| 6 | Клемная коробка | ZL 102 |
| 7 | Статор | |
| 8 | Передняя крышка | Cast Iron |
| 9 | Тело выхода | Cast iron/AISI 304 |
| 10 | Механическое уплотнение | Sic/Carbon |
| 11 | Позиционирующий рукав | AISI 304 |
| 12 | Диффузор | AISI 304 |
| 13 | Втулка | AISI 304 |
| 14 | Рабочее колесо | AISI 304 |
| 15 | Корпус насоса | Cast iron/AISI 304 |

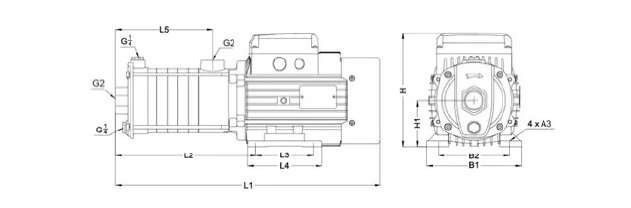

Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)10-10(S) | 430 | 212 | 100 | 130 | 121 | 165 | 125 | 204,5 | 80 | Φ10 | 20,75 | 18,15 | 503x235x247 | 856 |
| ECH(m)10-20(S) | 430 | 212 | 100 | 130 | 121 | 165 | 125 | 204,5 | 80 | Φ10 | 20,85 | 18,25 | 503x235x247 | 856 |
| ECH(m)10-30(S) | 460,5 | 242,5 | 100 | 130 | 151,5 | 165 | 125 | 204,5 | 80 | Φ10 | 21,95 | 20,56 | 503x235x247 | 856 |
| ECH(m)10-40(S) | 549,5 | 261,5 | 125 | 150 | 182 | 180 | 140 | 217,5 | 90 | Φ10 | 28,25 | 27,9 | 618x245x262 | 653 |
| ECH(m)10-50(S) | 579,5 | 291,5 | 125 | 150 | 212 | 180 | 140 | 217,5 | 90 | Φ10 | 30,6 | 30,42 | 618x245x262 | 653 |
