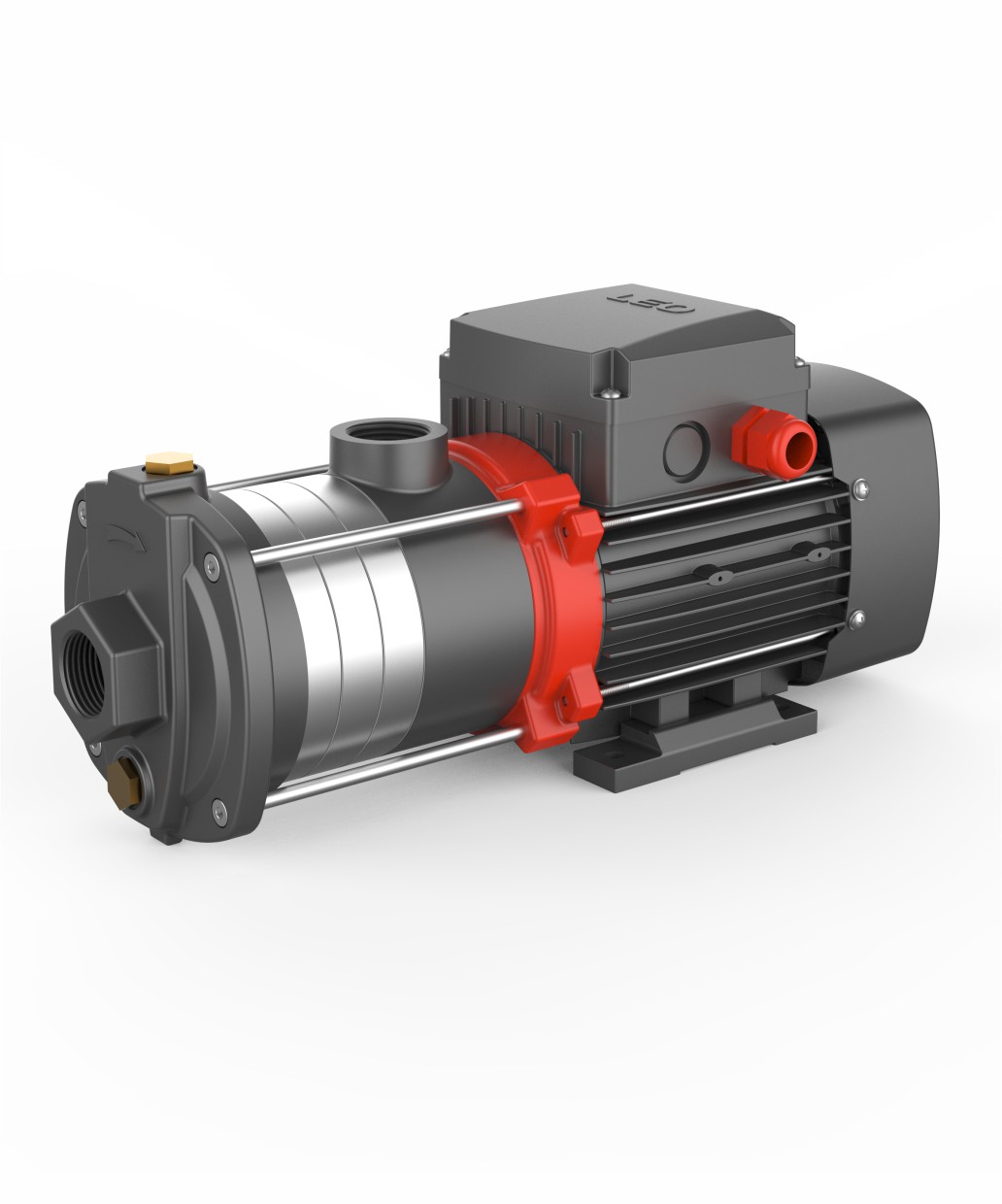

Горизонтальные многоступенчатые насосы из нержавеющей стали ECH2
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Бытовое водоснабжение, водоснабжение оборудования
- Опрессовка трубопроводов
- Полив садов, оранжерей
- Животноводство и разведение рыбы
- Промышленные предприятия и горное дело
- Водоснабжение и водоотведение в промышленности и высотном строительстве
- Системы центрального кондиционирования и отопления и т.д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Температура перекачиваемой жидкости: +85°C;
- Диапазон подачи: 0.6 – 3,6 м³ /ч;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ECH2:
- Производительность до 3.6 м³ /ч;
- Напор до 50 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | |
|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 10 | 20 | 30 | 40 | 50 | 60 | |
| ECH (m)2-20 (S) | 0.37 | 0.5 | H (m) | 16 | 15 | 13 | 12 | 10 | 8 |
| ECH (m)2-30 (S) | 0.37 | 0.5 | 24 | 22 | 20 | 18 | 16 | 12 | |
| ECH (m)2-40 (S) | 0.55 | 0.75 | 33 | 30 | 26 | 24 | 21 | 16 | |
| ECH (m)2-50 (S) | 0.55 | 0.75 | 40 | 37 | 33 | 30 | 24 | 19 | |
| ECH (m)2-60 (S) | 0.55 | 1.0 | 50 | 45 | 40 | 36 | 30 | 23 | |

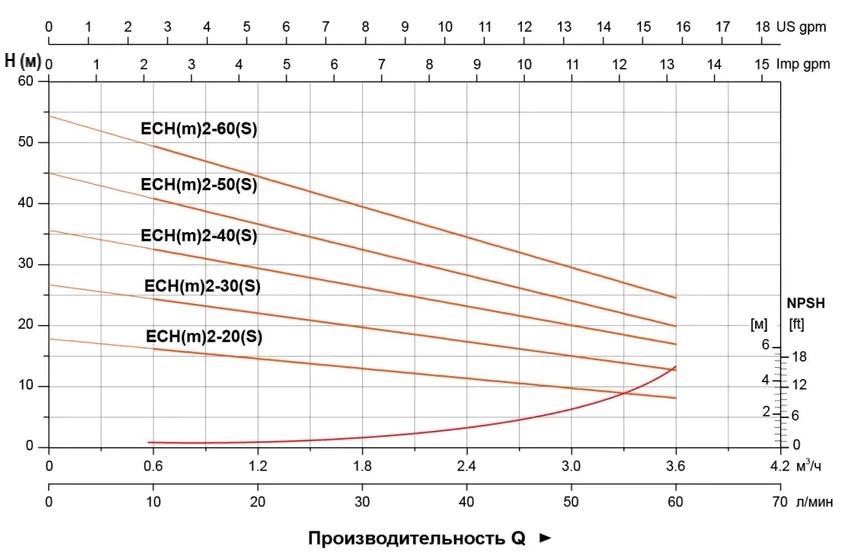

Кривая гидравлической характеристики

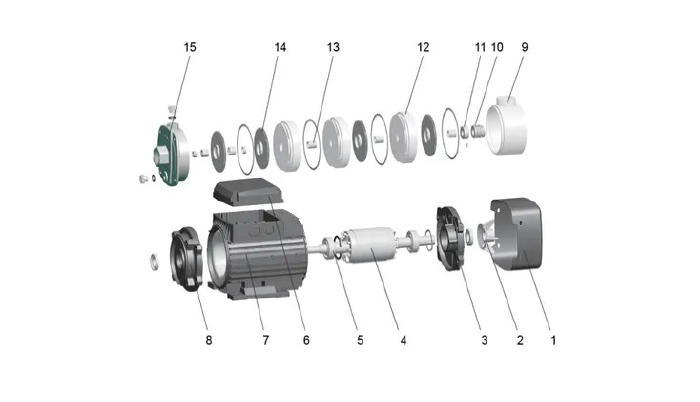

Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка вентилятора | 08F |
| 2 | Вентилятор | PP |
| 3 | Задняя крышка | ZL 102 |
| 4 | Ротор | |
| 5 | Подшипник | |
| 6 | Клемная коробка | ZL 102 |
| 7 | Статор | |
| 8 | Передняя крышка | Cast Iron |
| 9 | Тело выхода | Cast iron/AISI 304 |
| 10 | Механическое уплотнение | Sic/Carbon |
| 11 | Позиционирующий рукав | AISI 304 |
| 12 | Диффузор | AISI 304 |
| 13 | Втулка | AISI 304 |
| 14 | Рабочее колесо | AISI 304 |
| 15 | Корпус насоса | Cast iron/AISI 304 |

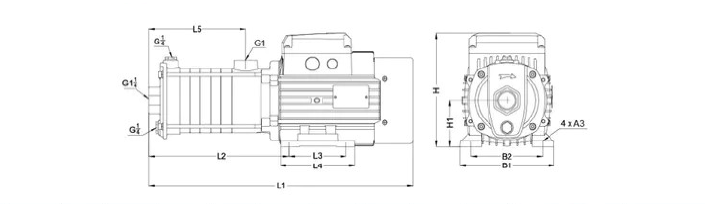

Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)2-20(S) | 344,5 | 165,5 | 90 | 110 | 98,5 | 137 | 112 | 176,5 | 71 | Φ7 | 11,46 | 10,96 | 420x215x222 | 1215 |
| ECH(m)2-30(S) | 362,5 | 183,5 | 90 | 110 | 116,5 | 137 | 112 | 176,5 | 71 | Φ7 | 11,82 | 11,32 | 420x215x222 | 1215 |
| ECH(m)2-40(S) | 380,5 | 201,5 | 90 | 100 | 134,5 | 137 | 112 | 176,5 | 71 | Φ7 | 13,24 | 12,77 | 420x215x222 | 1215 |
| ECH(m)2-50(S) | 399,5 | 220,5 | 90 | 110 | 153,5 | 137 | 112 | 176,5 | 71 | Φ7 | 13,69 | 13,22 | 455x215x222 | 1170 |
| ECH(m)2-60(S) | 417,5 | 238,5 | 90 | 110 | 171,5 | 137 | 112 | 176,5 | 71 | Φ7 | 14,6 | 14,35 | 455x215x222 | 1170 |
