Горизонтальные многоступенчатые насосы из нержавеющей стали ECH4
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Бытовое водоснабжение, водоснабжение оборудования
- Опрессовка трубопроводов
- Полив садов, оранжерей
- Животноводство и разведение рыбы
- Промышленные предприятия и горное дело
- Водоснабжение и водоотведение в промышленности и высотном строительстве
- Системы центрального кондиционирования и отопления и т.д.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Температура перекачиваемой жидкости: +85°C;
- Диапазон подачи: 1 – 7 м³ /ч;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ECH4:
- Производительность до 7 м³ /ч;
- Напор до 55 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q (м3/ч) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q (л/мин) | 17 | 33 | 50 | 67 | 83 | 100 | 117 | |
| ECH (m)4-20 (S) | 0.55 | 0.75 | H (m) | 17 | 16 | 15 | 13 | 12 | 10 | 8 |
| ECH (m)4-30 (S) | 0.55 | 0.75 | 27 | 25 | 23 | 21 | 19 | 16 | 13 | |
| ECH (m)4-40 (S) | 0.75 | 1.0 | 36 | 34 | 32 | 28 | 26 | 22 | 17 | |
| ECH (m)4-50 (S) | 1.1 | 1.5 | 46 | 43 | 40 | 36 | 33 | 28 | 21 | |
| ECH (m)4-60 (S) | 1.1 | 1.5 | 55 | 52 | 48 | 43 | 39 | 33 | 26 | |

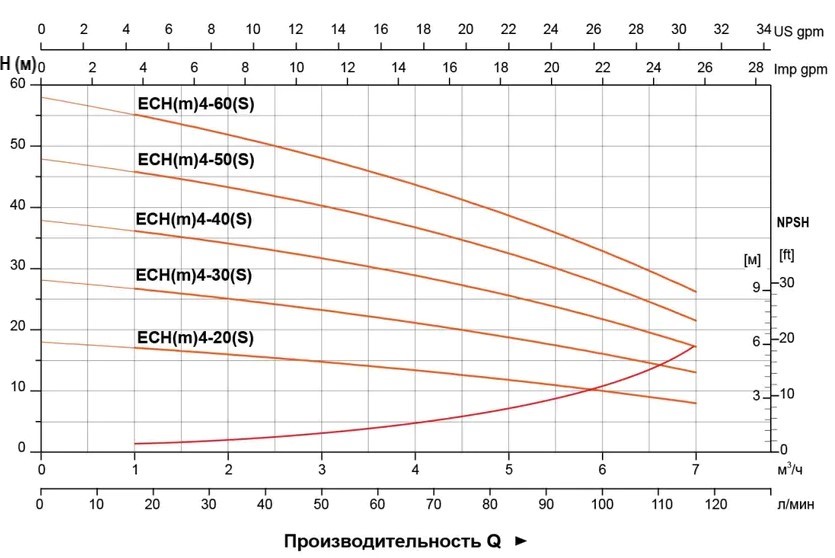

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка вентилятора | 08F |
| 2 | Вентилятор | PP |
| 3 | Задняя крышка | ZL 102 |
| 4 | Ротор | |
| 5 | Подшипник | |
| 6 | Клемная коробка | ZL 102 |
| 7 | Статор | |
| 8 | Передняя крышка | Cast Iron |
| 9 | Тело выхода | Cast iron/AISI 304 |
| 10 | Механическое уплотнение | Sic/Carbon |
| 11 | Позиционирующий рукав | AISI 304 |
| 12 | Диффузор | AISI 304 |
| 13 | Втулка | AISI 304 |
| 14 | Рабочее колесо | AISI 304 |
| 15 | Корпус насоса | Cast iron/AISI 304 |
Габаритный чертеж
| Модель | L1 | L2 | L3 | L4 | L5 | B1 | B2 | H | H1 | A3 | Вес брутто(кг) | L x W x H (MM) | Количество (шт/20 TEU) | |
| 1~ | 3~ | |||||||||||||
| ECH(m)4-20(S) | 354 | 175,5 | 90 | 110 | 108,5 | 137 | 112 | 176,5 | 71 | Ф7 | 13,1 | 12,65 | 420x215x222 | 1215 |
| ECH(m)4-30(S) | 381,5 | 203 | 90 | 110 | 136 | 137 | 112 | 176,5 | 71 | Ф7 | 13,58 | 13,13 | 420x215x222 | 1215 |
| ECH(m)4-40(S) | 408,5 | 230 | 90 | 110 | 163 | 137 | 112 | 176,5 | 71 | Ф7 | 14,75 | 14,51 | 455x215x222 | 1170 |
| ECH(m)4-50(S) | 484 | 266 | 100 | 130 | 190 | 165 | 125 | 204,5 | 80 | Ф10 | 21,47 | 19,05 | 548x235x247 | 800 |
| ECH(m)4-60(S) | 511,5 | 293,5 | 100 | 130 | 217,5 | 165 | 125 | 204,5 | 80 | Ф10 | 21,95 | 19,43 | 548x235x247 | 800 |
