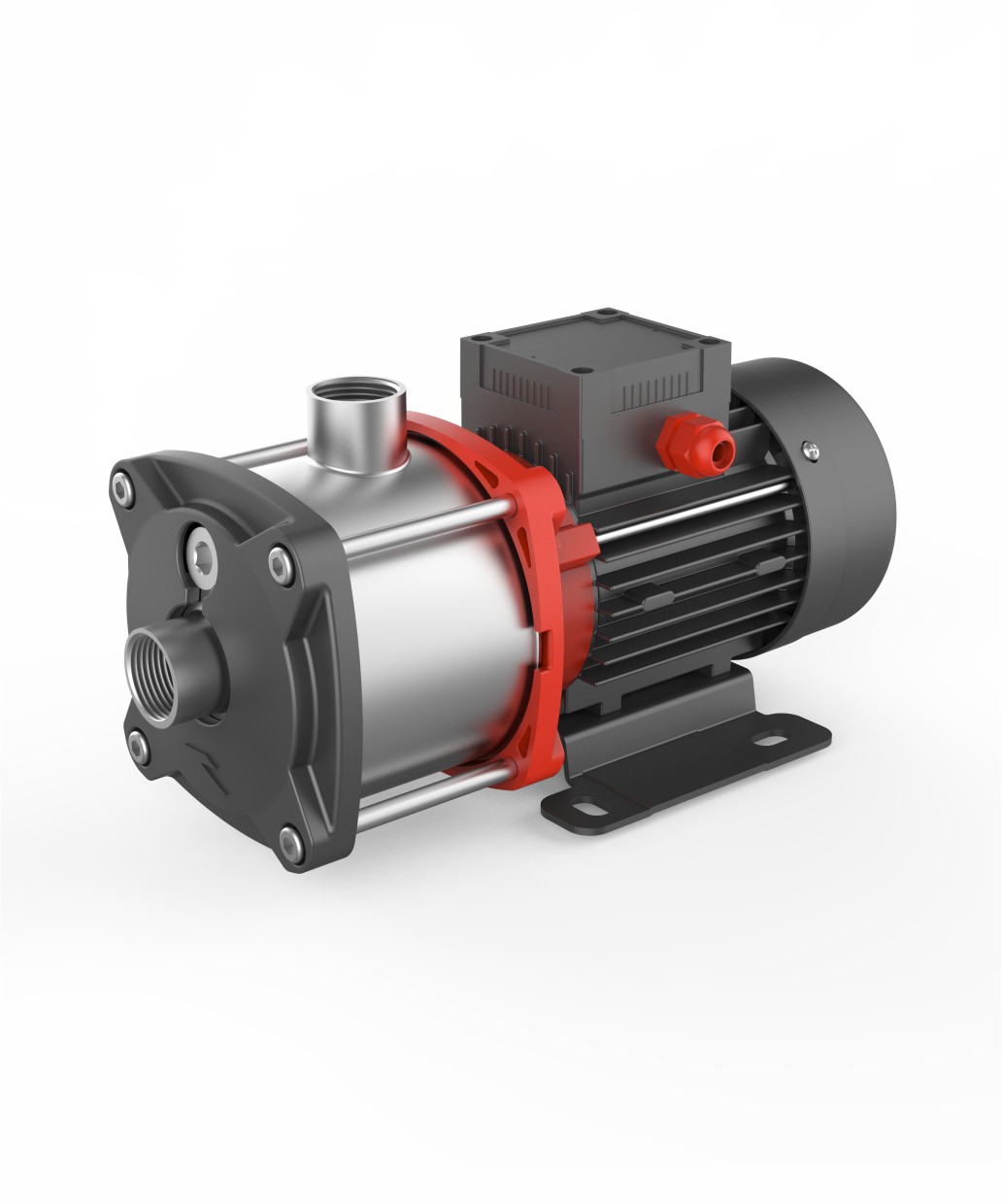

Горизонтальные многоступенчатые насосы из нержавеющей стали EMH10

EMH9

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Чистая вода, не содержащая каких-либо твердых частиц и волокон;
  • Максимальная температура перекачиваемой жидкости: +60°C;
  • Уровень PH перекачиваемой жидкости: 6,5-8,5;
  • Максимальное рабочее давление: 8 бар;
  • Высота над уровнем моря: до 1000 м;
  • Максимальная температура окружающей среды: +40°C;

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Бытовое водоснабжение, водоснабжение оборудования;
  • Опрессовка трубопроводов;
  • Полив сада, полив теплиц;
  • Животноводство и разведение рыбы;
  • Водоснабжение и водоотведение в высотном строительстве;
  • Системы центрального кондиционирования и отопления и т.д.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH10:

  • Производительность до 16 м³ /ч;
  • Напор до 84 м.

ДВИГАТЕЛЬ:

  • Двигатель с медной обмоткой;
  • Встроенная термозащита (для однофазных двигателей);
  • Класс изоляции F;
  • Класс защиты: IPX4;
  • Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

  • 2 года.

Технические параметры

Модель Мощность Q(м3/ч) 0 2 4 6 8 10 12 14 16
  кВт Л.С. Q(л/мин) 0 33,3 67 100 134 166 200 233 268
EMH(m)10-1 0,65 0,9 H(m) 16,5 16 15 14 12,5 11,5 10 8 5
EMH(m)10-2 1,3 1,75 33 32 30,5 29 27,5 25,5 22,5 19 14,5
EMH(m)10-3 2,2 3 50 48,5 47 45,5 43 39,5 36 30,5 24
EMH10-4 3 4 66,5 64,5 63,5 62 59 55 49,5 43 34
EMH10-5 3,5 4,7 84 82 80 78 74 69 63,5 55,5 44

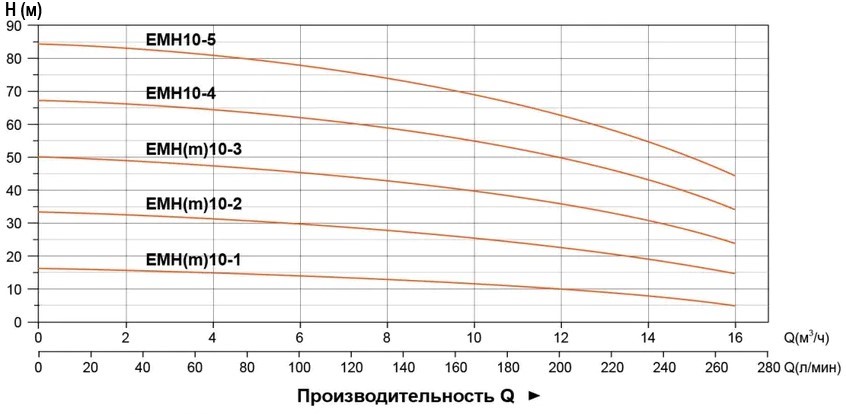

Кривая гидравлической характеристики

emh10

Используемые материалы


emh2
No. Часть Материал
1 Крышка насоса ADC 12
2 Корпус насоса AISI 304
3 Диффузор 1 AISI 304
4 Основание Q235 Сталь
5 Диффузор 2 AISI 304
6 Рабочее колесо AISI 304
7 Втулка AISI 304
8 Диффузор 3 AISI 304
9 Механическое уплотнение SIC/углерод
10 Уплотнительное кольцо NBR
11 Крышка кронштейна AISI 304
12 Кронштейн ADC 12
13 Ротор
14 Клеммная коробка
15 Статор
16 Подшипник
17 Задняя крышка ADC 12
18 Вентилятор PP
19 Крышка вентилятора ПП PP

Размерный чертеж


emh2

Габаритные размеры

Модель L L1 L2 L3 L4 B1 B2 D G K H J1/J2
3~/1~ 3~/1~
EMH(m)10-1 378 186 102,5 132 96 158 125 146,5 196/207,5 /89 210 G11/2/G11/2
EMH(m)10-2 410 200 102,5 136 96 158 125 167 213/222 /105,5
EMH(m)10-3 470 200 102,5 170 140 200 160 175 222/237 /107
EMH10-4 500 230 132,5 222/- -
EMH10-5 530 260 162,5

Упаковочные данные

Модель GW(Kgs) L x W x H (мм) Количество (PCS/20'TEU)
3~ 1~
EMH(m)10-1 11,5 13 423x234x256 847
EMH(m)10-2 16,5 18 455x244x266 742
EMH(m)10-3 21 23 515x244x276 644
EMH10-4 24 - 545x244x276 623
EMH10-5 26,5 - 575x244x276 588
