УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Заказать или задать вопрос по товару
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH8:
ДВИГАТЕЛЬ:
УСЛОВИЯ ГАРАНТИИ:
Модель | Мощность | Q(м3/ч) | 0 | 2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | |
кВт | Л.С. | Q(л/мин) | 0 | 33,3 | 67 | 83 | 100 | 117 | 134 | 150 | 166 | 200 | |
EMH(m)8-1 | 0,55 | 0,75 | H(m) | 18 | 16,5 | 15,5 | 15 | 13,5 | 13 | 11,5 | 10,5 | 9 | 6,5 |
EMH(m)8-2\1 | 1 | 1,36 | 29,5 | 27,5 | 26 | 25 | 24 | 23 | 21,5 | 19 | 18 | 13 | |
EMH(m)8-2 | 1 | 1,36 | 37 | 34 | 31,5 | 30 | 28 | 26 | 24,5 | 22,5 | 20 | 15 | |
EMH(m)8-3\1 | 1,5 | 2 | 48,5 | 45,5 | 44 | 42 | 40 | 38 | 35 | 33 | 30 | 23,5 | |
EMH(m)8-3 | 1,85 | 2,5 | 56 | 53,5 | 50 | 47,5 | 45,5 | 42,5 | 40 | 37 | 33 | 25,5 | |
EMH(m)8-4\1 | 2,2 | 3 | 67,5 | 63 | 60,5 | 58,5 | 55,5 | 53 | 49,5 | 46,5 | 42 | 33 | |
EMH(m)8-4 | 2,2 | 3 | 75,5 | 71,5 | 68 | 64,5 | 62 | 58 | 54 | 50,5 | 46 | 35 |
Модель | Мощность | Q(м3/ч) | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | |
кВт | Л.С. | Q(л/мин) | 0 | 33,3 | 67 | 100 | 134 | 166 | 200 | 233 | 268 | |
EMH(m)8-1\1 | 0,55 | 0,75 | H(m) | 11 | 10,5 | 10 | 9,5 | 8,5 | 7,5 | 6,5 | 4,5 | |
EMH(m)8-2\2 | 0,75 | 1 | 22 | 21 | 20,5 | 19,5 | 18 | 16 | 13 | 9,5 | 6,5 | |
EMH(m)8-3\3 | 1,3 | 1,75 | 33,5 | 33 | 32 | 30 | 28 | 25 | 20 | 15,5 | 11 | |
EMH(m)8-4\4 | 1,5 | 2 | 45 | 43,5 | 42,5 | 40,5 | 37,5 | 33 | 27,5 | 22 | 15,5 | |
EMH(m)8-5\5 | 2,2 | 3 | 56 | 55 | 53,5 | 52 | 48 | 42,5 | 37,5 | 29 | 20,5 |

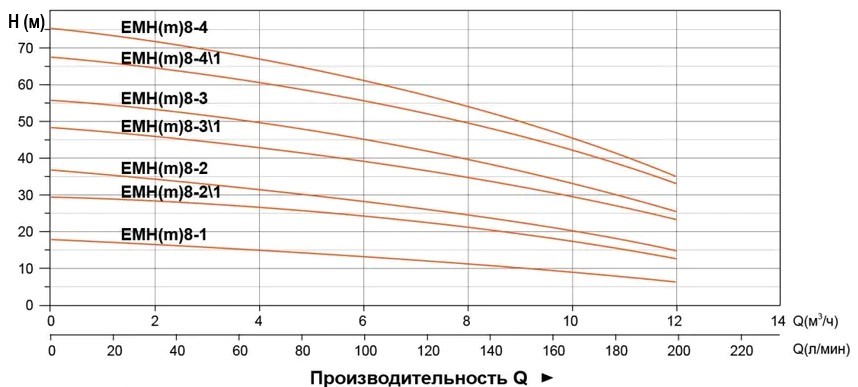

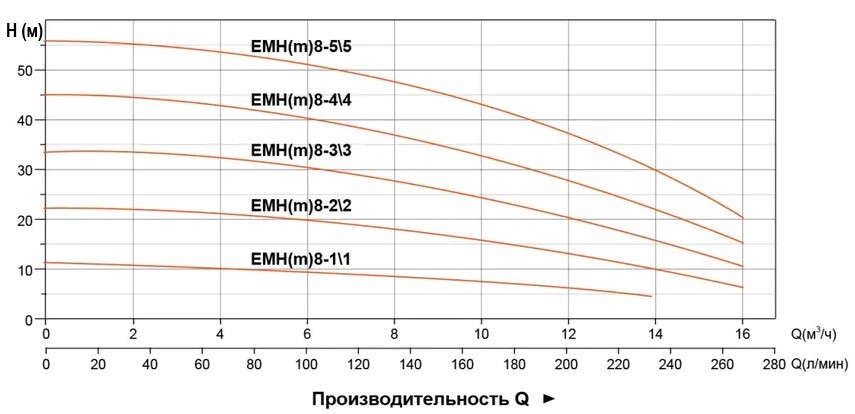

Кривая гидравлической характеристики
No. | Часть | Материал |
1 | Крышка насоса | ADC 12 |
2 | Корпус насоса | AISI 304 |
3 | Диффузор 1 | AISI 304 |
4 | Основание | Q235 Сталь |
5 | Диффузор 2 | AISI 304 |
6 | Рабочее колесо | AISI 304 |
7 | Втулка | AISI 304 |
8 | Диффузор 3 | AISI 304 |
9 | Механическое уплотнение | SIC/углерод |
10 | Уплотнительное кольцо | NBR |
11 | Крышка кронштейна | AISI 304 |
12 | Кронштейн | ADC 12 |
13 | Ротор | |
14 | Клеммная коробка | |
15 | Статор | |
16 | Подшипник | |
17 | Задняя крышка | ADC 12 |
18 | Вентилятор | PP |
19 | Крышка вентилятора ПП | PP |
Модель | L | L1 | L2 | L3 | L4 | B1 | B2 | D | G | K | H | J1/J2 |
3~/1~ | 3~/1~ | |||||||||||
EMH(m)8-1 | 378 | 186 | 102,5 | 132 | 96 | 158 | 125 | 146,5 | 196/207,5 | /89 | 210 | G11/2/G11/2 |
EMH(m)8-2\1 | ||||||||||||
EMH(m)8-2 | ||||||||||||
EMH(m)8-3\1 | 410 | 200 | 102.5 | 136 | 96 | 158 | 125 | 167 | 213/222 | /105,5 | ||
EMH(m)8-3 | 410(470) | 136(170) | 96(140) | 158(200) | 125(160) | 167(175) | 213/237 | /107 | ||||
EMH(m)8-4\1 | 440(500) | 230 | 132,5 | |||||||||
EMH(m)8-4 |
Модель | L | L1 | L2 | L3 | L4 | B1 | B2 | D | G | K | H | J1/J2 |
3~/1~ | 3~/1~ | |||||||||||
EMH(m)8-1\1 | 378 | 186 | 102,5 | 132 | 96 | 158 | 125 | 146,5 | 196/207,5 | /89 | 210 | G11/2/G11/2 |
EMH(m)8-2\2 | ||||||||||||
EMH(m)8-3\3 | 410 | 200 | 102,5 | 136 | 96 | 158 | 125 | 167 | 213/222 | /105,5 | ||
EMH(m)8-4\4 | 440 | 230 | 132,5 | |||||||||
EMH(m)8-5\5 | 470(530) | 260 | 162,5 | 136(170) | 96(140) | 158(200) | 125(160) | 167(175) | 213/237 | /107 |
Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |||
3~ | 1~ | 3~ | 1~ | 3~ | 1~ | |
EMH(m)8-1 | 11,5 | 12,5 | 423x234x256 | 847 | ||
EMH(m)8-2\1 | 13 | 14,5 | 423x234x256 | 847 | ||
EMH(m)8-2 | 14 | 14,5 | 423x234x256 | 847 | ||
EMH(m)8-3\1 | 16,5 | 19 | 455x244x266 | 742 | ||
EMH(m)8-3 | 17,5 | 22,5 | 455x244x266 | 515x244x276 | 742 | 644 |
EMH(m)8-4\1 | 20 | 24 | 485x244x266 | 545x244x276 | 644 | 623 |
EMH(m)8-4 | 20 | 25 | 485x244x266 | 545x244x276 | 644 | 623 |
Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |||
3~ | 1~ | 3~ | 1~ | 3~ | 1~ | |
EMH(m)8-1\1 | 10,5 | 11,5 | 423x234x256 | 847 | ||
EMH(m)8-2\2 | 12,5 | 13,5 | 423x234x256 | 847 | ||
EMH(m)8-3\3 | 14,5 | 18 | 455x244x266 | 742 | ||
EMH(m)8-4\4 | 17,5 | 20,5 | 485x244x266 | 644 | ||
EMH(m)8-5\5 | 20,5 | 24,5 | 515x244x266 | 575x244x276 | 644 | 588 |
