Горизонтальные многоступенчатые насосы из нержавеющей стали EMH16
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Чистая вода, не содержащая каких-либо твердых частиц и волокон;
- Максимальная температура перекачиваемой жидкости: +60°C;
- Уровень PH перекачиваемой жидкости: 6,5-8,5;
- Максимальное рабочее давление: 8 бар;
- Высота над уровнем моря: до 1000 м;
- Максимальная температура окружающей среды: +40°C;
Заказать или задать вопрос по товару
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Бытовое водоснабжение, водоснабжение оборудования;
- Опрессовка трубопроводов;
- Полив сада, полив теплиц;
- Животноводство и разведение рыбы;
- Водоснабжение и водоотведение в высотном строительстве;
- Системы центрального кондиционирования и отопления и т.д.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH16:
- Производительность до 24 м³ /ч;
- Напор до 57,5 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IPX4;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года.
Технические параметры
| Модель | Мощность | Q(м3/ч) | 0 | 4 | 8 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |
| кВт | Л.С. | Q(л/мин) | 0 | 67 | 134 | 200 | 233 | 268 | 300 | 333 | 367 | 400 | |
| EMH(m)16-1 | 1 | 1,36 | H(m) | 13,5 | 12,5 | 12 | 11 | 10,5 | 9,5 | 8,5 | 8 | 7 | 6 |
| EMH(m)16-2 | 1,6 | 2,15 | 28 | 26,5 | 25,5 | 23,5 | 22 | 21 | 20 | 18 | 16 | 14 | |
| EMH(m)16-3 | 2,6 | 3,5 | 42,5 | 40,5 | 39,5 | 37 | 35,5 | 33,5 | 31,5 | 28,5 | 26 | 23 | |
| EMH16-4 | 3,5 | 4,7 | 57,5 | 54,5 | 53,5 | 50,5 | 48,5 | 46 | 43,5 | 40 | 36 | 31,5 | |

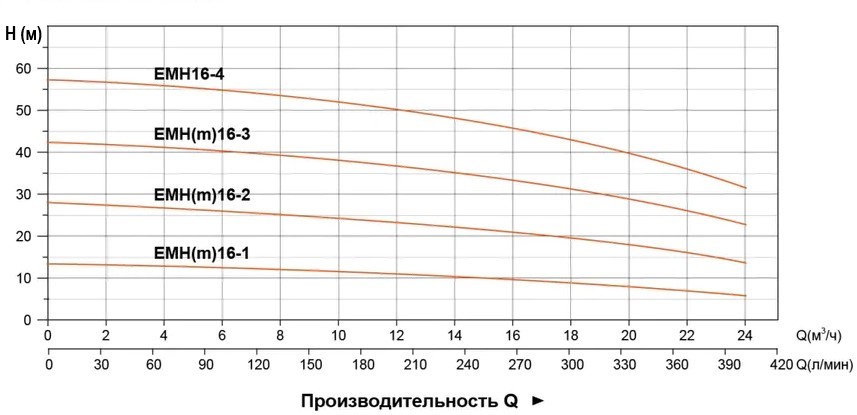

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Крышка насоса | ADC 12 |
| 2 | Корпус насоса | AISI 304 |
| 3 | Диффузор 1 | AISI 304 |
| 4 | Основание | Q235 Сталь |
| 5 | Диффузор 2 | AISI 304 |
| 6 | Рабочее колесо | AISI 304 |
| 7 | Втулка | AISI 304 |
| 8 | Диффузор 3 | AISI 304 |
| 9 | Механическое уплотнение | SIC/углерод |
| 10 | Уплотнительное кольцо | NBR |
| 11 | Крышка кронштейна | AISI 304 |
| 12 | Кронштейн | ADC 12 |
| 13 | Ротор | |
| 14 | Клеммная коробка | |
| 15 | Статор | |
| 16 | Подшипник | |
| 17 | Задняя крышка | ADC 12 |
| 18 | Вентилятор | PP |
| 19 | Крышка вентилятора ПП | PP |
Размерный чертеж
Габаритные размеры
| Модель | L | L1 | L2 | L3 | L4 | B1 | B2 | D | G | K | H | J1/J2 |
| 3~/1~ | 3~/1~ | |||||||||||
| EMH(m)16-1 | 363 | 171 | 87,5 | 132 | 96 | 158 | 125 | 146,5 | 196/207,5 | /89 | 211 | G11/2/G11/2 |
| EMH(m)16-2 | 394 | 185 | 87,5 | 136 | 96 | 158 | 125 | 167 | 213/222 | /105,5 | ||
| EMH(m)16-3 | 500 | 230 | 132,5 | 170 | 140 | 200 | 160 | 175 | 222/237 | /107 | ||
| EMH16-4 | 545 | 275 | 177,5 | 170 | 140 | 200 | 160 | 175 | 222/ | - |
Упаковочные данные
| Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
| 3~ | 1~ | |||
| EMH(m)16-1 | 12 | 13,5 | 408x234x256 | 868 |
| EMH(m)16-2 | 17 | 19 | 440x244x266 | 756 |
| EMH(m)16-3 | 24 | 25 | 545x244x276 | 923 |
| EMH16-4 | 27 | - | 590x244x276 | 553 |
