УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Заказать или задать вопрос по товару
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH20:
ДВИГАТЕЛЬ:
УСЛОВИЯ ГАРАНТИИ:
Модель | Мощность | Q(м3/ч) | 0 | 5 | 10 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | |
кВт | Л.С. | Q(л/мин) | 0 | 83 | 166 | 233 | 268 | 300 | 333 | 367 | 400 | 433 | 467 | |
EMH(m)20-1 | 1 | 1,36 | H(m) | 14 | 13 | 12 | 11,5 | 10,5 | 10 | 9,5 | 8,5 | 7,5 | 7 | 6 |
EMH(m)20-2 | 2,2 | 3 | 28 | 27 | 26 | 25 | 24 | 23 | 21,55 | 20 | 18 | 16,5 | 14,5 | |
EMH20-3 | 3,5 | 4,7 | 42,5 | 41,5 | 40,5 | 38,5 | 37,5 | 36 | 34 | 32 | 29,5 | 27 | 24,5 |

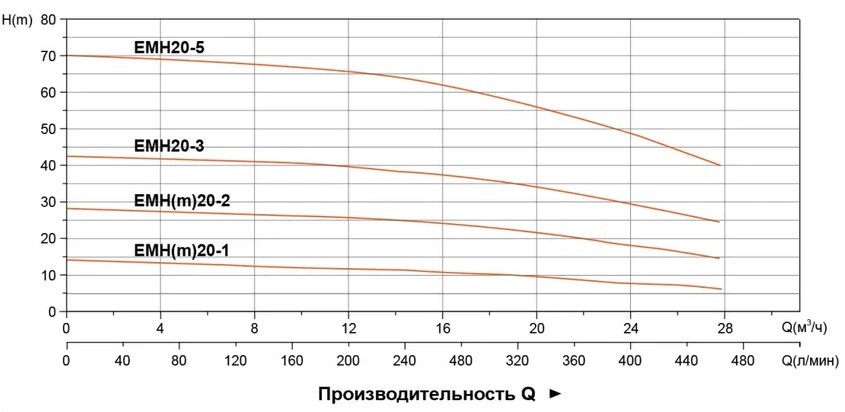

Кривая гидравлической характеристики
No. | Часть | Материал |
1 | Крышка насоса | ADC 12 |
2 | Корпус насоса | AISI 304 |
3 | Диффузор 1 | AISI 304 |
4 | Основание | Q235 Сталь |
5 | Диффузор 2 | AISI 304 |
6 | Рабочее колесо | AISI 304 |
7 | Втулка | AISI 304 |
8 | Диффузор 3 | AISI 304 |
9 | Механическое уплотнение | SIC/углерод |
10 | Уплотнительное кольцо | NBR |
11 | Крышка кронштейна | AISI 304 |
12 | Кронштейн | ADC 12 |
13 | Ротор | |
14 | Клеммная коробка | |
15 | Статор | |
16 | Подшипник | |
17 | Задняя крышка | ADC 12 |
18 | Вентилятор | PP |
19 | Крышка вентилятора ПП | PP |
Модель | L | L1 | L2 | L3 | L4 | B1 | B2 | D | G | K | H | J1/J2 |
3~/1~ | 3~/1~ | |||||||||||
EMH(m)20-1 | 363 | 171 | 87,5 | 132 | 96 | 158 | 125 | 146,5 | 196/207,5 | /89 | 211 | G11/2/G11/2 |
EMH(m)20-2 | 394(455) | 185 | 87,5 | 136(170) | 96(140) | 158(200) | 125(160) | 167(175) | 213/237 | /107 | ||
EMH20-3 | 500 | 230 | 132,5 | 170 | 140 | 200 | 160 | 175 | 222/ | - |
Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |||
3~ | 1~ | 3~ | 1~ | 3~ | 1~ | |
EMH(m)20-1 | 12,5 | 13,5 | 408x234x256 | 868 | ||
EMH(m)20-2 | 18,5 | 22,5 | 440x244x266 | 500x244x276 | 756 | 644 |
EMH20-3 | 25,5 | - | 545x244x276 | - | 623 | - |
