Горизонтальные многоступенчатые насосы из нержавеющей стали EMH2

EMH9

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Чистая вода, не содержащая каких-либо твердых частиц и волокон;
  • Максимальная температура перекачиваемой жидкости: +60°C;
  • Уровень PH перекачиваемой жидкости: 6,5-8,5;
  • Максимальное рабочее давление: 8 бар;
  • Высота над уровнем моря: до 1000 м;
  • Максимальная температура окружающей среды: +40°C;

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Бытовое водоснабжение, водоснабжение оборудования;
  • Опрессовка трубопроводов;
  • Полив сада, полив теплиц;
  • Животноводство и разведение рыбы;
  • Водоснабжение и водоотведение в высотном строительстве;
  • Системы центрального кондиционирования и отопления и т.д.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH2:

  • Производительность до 4,5 м³ /ч;
  • Напор до 65,5 м.

ДВИГАТЕЛЬ:

  • Двигатель с медной обмоткой;
  • Встроенная термозащита (для однофазных двигателей);
  • Класс изоляции F;
  • Класс защиты: IPX4;
  • Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

  • 2 года.

Технические параметры

Модель Мощность Q(м³/ч) 0 1 1,5 2 2,5 3 3,5 4 4,5
  кВт Л.С. Q(л/мин) 0 16,7 25 33,3 41,7 50 58,3 66,7 75
EMH(m)2-2 0,25 0,33 H(m) 17 16 14,5 13,5 12 10,5 8,5 7 4,5
EMH(m)2-3 0,37 0,5 27 24,5 23 20,5 19 17 14 11 7
EMH(m)2-4 0,37 0,5 36 33 31 27,5 25,5 22,5 19 14,5 9,5
EMH(m)2-5 0,55 0,75 44 40 37 33,5 30,5 27 22,5 17 11
EMH(m)2-6 0,75 1 54 49,5 46 41,5 38,5 34 29 21,5 15
EMH(m)2-7 0,75 1 65,5 59,5 55,5 51 46 41 34 26 16,5

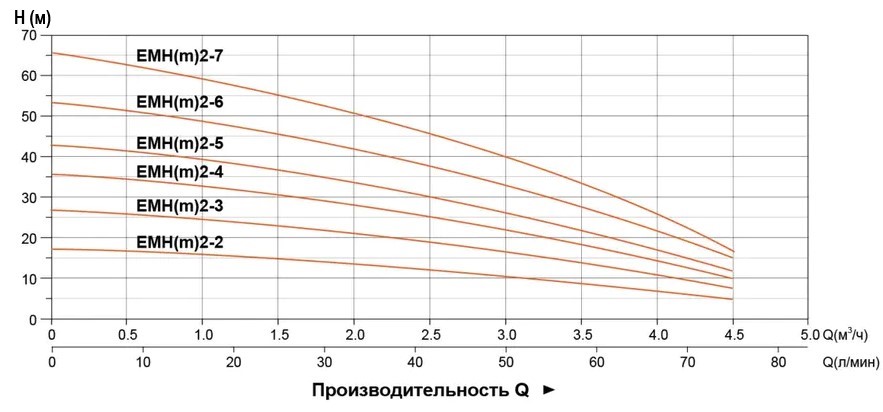

Кривая гидравлической характеристики

emh2

Используемые материалы


emh2
No. Часть Материал
1 Крышка насоса ADC 12
2 Корпус насоса AISI 304
3 Диффузор 1 AISI 304
4 Основание Q235 Сталь
5 Диффузор 2 AISI 304
6 Рабочее колесо AISI 304
7 Втулка AISI 304
8 Диффузор 3 AISI 304
9 Механическое уплотнение SIC/углерод
10 Уплотнительное кольцо NBR
11 Крышка кронштейна AISI 304
12 Кронштейн ADC 12
13 Ротор
14 Клеммная коробка
15 Статор
16 Подшипник
17 Задняя крышка ADC 12
18 Вентилятор PP
19 Крышка вентилятора ПП PP

Размерный чертеж


emh2

Габаритные размеры

Модель L L1 L2 L3 L4 H h B1 B2 D G K J1/J2
3~/1~ 3~/1~
EMH(m)2-2 305 131 72 136 96 163 75 158 125 122 163/172.5 /89 G1/G1
EMH(m)2-3
EMH(m)2-4 336 149 90
EMH(m)2-5 354 167 108
EMH(m)2-6 382 185 126 146,5 172/182,5
EMH(m)2-7 400 203 144

Упаковочные данные

Модель GW(Kgs) L x W x H (мм) Количество (PCS/20'TEU)
3~ 1~
EMH(m)2-2 7,2 7,1 344x189x211 1638
EMH(m)2-3 7,6 8,3 344x189x211 1638
EMH(m)2-4 7,7 9,7 362x189x211 1530
EMH(m)2-5 8,8 10,3 392x189x211 1458
EMH(m)2-6 11,4 12,4 420x214x226 1064
EMH(m)2-7 11,6 12,8 438x214x226 928
