УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Заказать или задать вопрос по товару
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EMH3:
ДВИГАТЕЛЬ:
УСЛОВИЯ ГАРАНТИИ:
Модель | Мощность | Q(м3/ч) | 0 | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | |
кВт | Л.С. | Q(л/мин) | 0 | 16,7 | 25 | 33,3 | 41,7 | 50 | 58,3 | 66,7 | 75 | |
EMH(m)3-2 | 0,25 | 0,33 | H(m) | 19,5 | 18 | 17,5 | 16,5 | 15 | 14,5 | 13 | 11 | 9 |
EMH(m)3-3 | 0,37 | 0,5 | 29 | 26 | 25,5 | 24,5 | 23 | 21 | 18 | 16 | 12 | |
EMH(m)3-4 | 0,55 | 0,75 | 38 | 35,5 | 34 | 32 | 30,5 | 28 | 25 | 21 | 16 | |
EMH(m)3-5 | 0,55 | 0,75 | 47,5 | 44,5 | 42,5 | 40 | 37,5 | 35 | 29 | 24 | 19 | |
EMH(m)3-6 | 0,75 | 1 | 57,5 | 53,5 | 52 | 49 | 45 | 42 | 35 | 31 | 23 | |
EMH(m)3-7 | 0,85 | 1,15 | 66 | 62 | 59 | 55,5 | 52 | 48,5 | 42 | 33 | 24 |

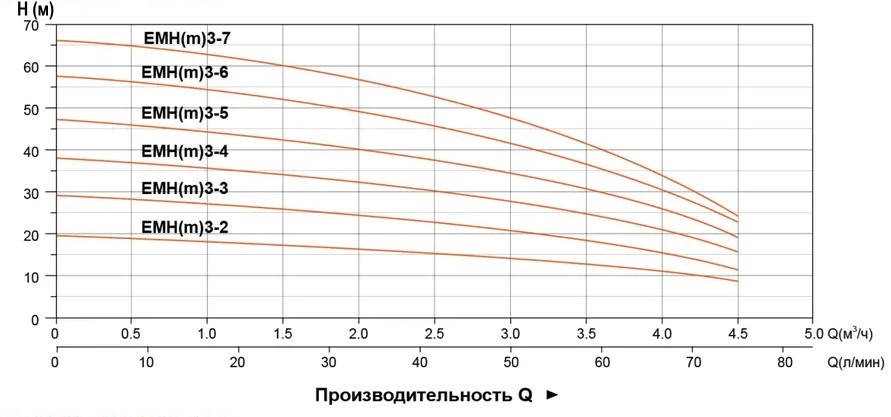

Кривая гидравлической характеристики
No. | Часть | Материал |
1 | Крышка насоса | ADC 12 |
2 | Корпус насоса | AISI 304 |
3 | Диффузор 1 | AISI 304 |
4 | Основание | Q235 Сталь |
5 | Диффузор 2 | AISI 304 |
6 | Рабочее колесо | AISI 304 |
7 | Втулка | AISI 304 |
8 | Диффузор 3 | AISI 304 |
9 | Механическое уплотнение | SIC/углерод |
10 | Уплотнительное кольцо | NBR |
11 | Крышка кронштейна | AISI 304 |
12 | Кронштейн | ADC 12 |
13 | Ротор | |
14 | Клеммная коробка | |
15 | Статор | |
16 | Подшипник | |
17 | Задняя крышка | ADC 12 |
18 | Вентилятор | PP |
19 | Крышка вентилятора ПП | PP |
Модель | L | L1 | L2 | L3 | L4 | H | h | B1 | B2 | D | G | K | J1/J2 |
3~/1~ | 3~/1~ | ||||||||||||
EMH(m)3-2 | 305 | 131 | 72 | 136 | 96 | 163 | 75 | 158 | 125 | 122 | 163/172.5 | /89 | G1/G1 |
EMH(m)3-3 | |||||||||||||
EMH(m)3-4 | 336 | 149 | 90 | ||||||||||
EMH(m)3-5 | 354 | 167 | 108 | ||||||||||
EMH(m)3-6 | 382 | 185 | 126 | 146,5 | 172/182,5 | ||||||||
EMH(m)3-7 | 400 | 203 | 144 |
Модель | GW(Kgs) | L x W x H (мм) | Количество (PCS/20'TEU) | |
3~ | 1~ | |||
EMH(m)3-2 | 6,9 | 7,5 | 344x189x211 | 1638 |
EMH(m)3-3 | 7,9 | 7,9 | 344x189x211 | 1638 |
EMH(m)3-4 | 8,5 | 9,1 | 374x189x211 | 1485 |
EMH(m)3-5 | 9,3 | 10,4 | 392x189x211 | 1458 |
EMH(m)3-6 | 11,3 | 11,7 | 420x214x226 | 1064 |
EMH(m)3-7 | 11,6 | 12,8 | 438x214x226 | 928 |
