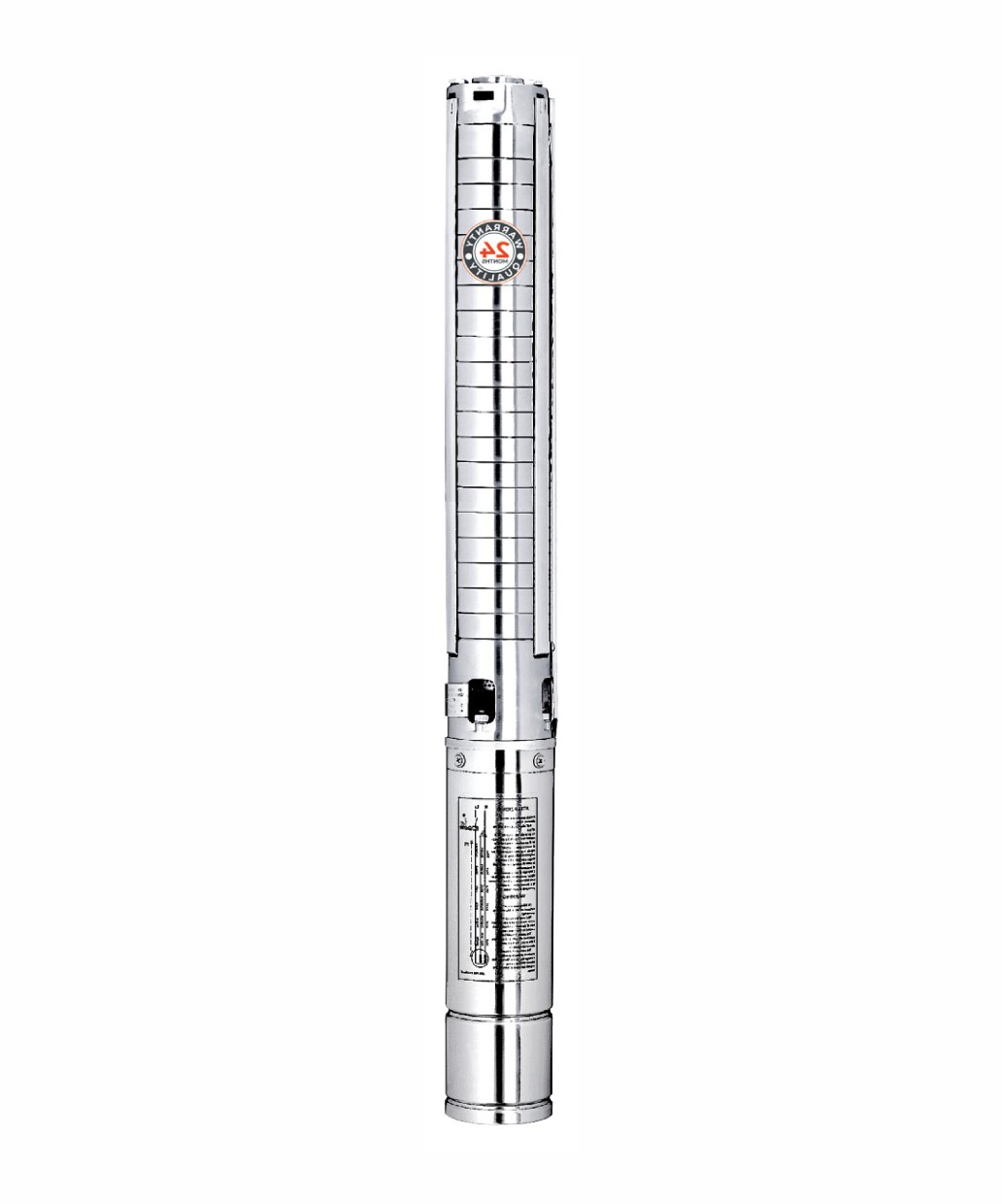

Центробежные скважинные насосы 4XRS5
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- Водоснабжение из скважин и резервуаров;
- Для бытового и индустриального использования;
- В садоводстве и ирригации.
Условия эксплуатации:
- Максимальная температура жидкости: до +50°C;
- Максимальное содержание песка: 0.25%;
- Максимальная глубина погружения: 80 м;
- Минимальный диаметр скважины: 4 дюйма.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ 4XRS5:
- Производительность до 6.6 м³ /ч;
- Напор до 369 м.
ДВИГАТЕЛЬ:
- Двигатель перематываемый или полностью закрытый;
- Трехфазный: 380 В – 415 В / 50Гц;
- Однофазный: 220 В – 240 В / 50Гц;
- Стандарт ISO 9906.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Производительность | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1~ 220V/240V | 3~ 380V/415V | кВт | л.с. | Q | м³/ч | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.4 | 6.0 | 6.6 |
| л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | |||||
| 4XRSm5/4-0.37 | 4XRS5/4-0.37 | 0.37 | 0.5 | H (m) | 25 | 25 | 24 | 23 | 22 | 23 | 20 | 19 | 17 | 15 | 12 | 9 | |
| 4XRSm5/6-0.55 | 4XRS5/6-0.55 | 0.55 | 0.75 | 38 | 37 | 35 | 34 | 33 | 31 | 30 | 28 | 25 | 22 | 18 | 13 | ||
| 4XRSm5/8-0.75 | 4XRS5/8-0.75 | 0.75 | 1 | 51 | 49 | 47 | 45 | 44 | 42 | 40 | 37 | 34 | 29 | 24 | 18 | ||
| 4XRSm5/12-1.1 | 4XRS5/12-1.1 | 1.1 | 1.5 | 76 | 74 | 71 | 68 | 66 | 63 | 60 | 56 | 51 | 44 | 36 | 27 | ||
| 4XRSm5/17-1.5 | 4XRS5/17-1.5 | 1.5 | 2 | 108 | 104 | 100 | 96 | 93 | 89 | 85 | 79 | 72 | 62 | 51 | 38 | ||
| 4XRSm5/25-2.2 | 4XRS5/25-2.2 | 2.2 | 3 | 159 | 153 | 147 | 142 | 137 | 131 | 125 | 117 | 106 | 92 | 75 | 56 | ||
| ˗ | 4XRS5/33-3 | 3 | 4 | 210 | 202 | 194 | 187 | 180 | 172 | 165 | 154 | 140 | 121 | 99 | 74 | ||
| ˗ | 4XRS5/44-4 | 4 | 5.5 | 280 | 270 | 259 | 249 | 241 | 231 | 220 | 205 | 187 | 161 | 132 | 99 | ||
| ˗ | 4XRS5/58-5.5 | 5.5 | 7.5 | 369 | 356 | 341 | 329 | 317 | 304 | 290 | 271 | 246 | 213 | 174 | 130 | ||
Кривая гидравлической характеристики
Используемые материалы
| Наименование | Материал |
| Рабочий кожух | AISI 304 SS |
| обратный клапан | AISI 304 SS |
| Всасывающий купол | AISI 304 SS |
| корпус этап | AISI 304 SS |
| Крыльчатка | AISI 304 SS |
| Вал | AISI 304 SS |
| Муфта вала | AISI 304 SS |
| Износное кольцо | Ластик |
| Внешний кожух Мотора | AISI 304 SS |
| Верхняя крышка | Чугунный G20 UNI5007 |
| Нижняя подставка | AISI 304 SS |
| Механическое уплотнение | Специальное уплотнение для глубинных насосов (carbon-SIC/TC) |
| вал | AISI 304 SS-C1045 |
| подшипник | NSK/C&U |
| смазка | Смазка для пищевого и фармацевтического оборудования |

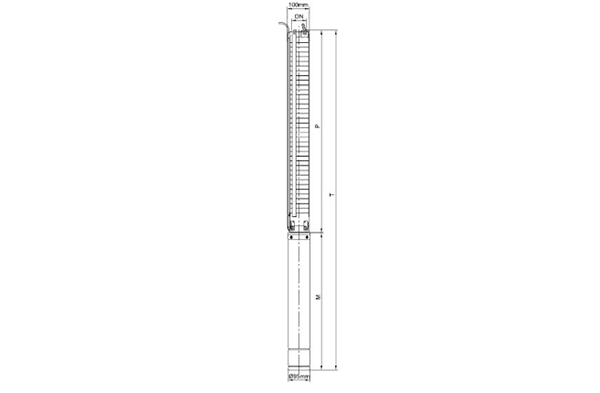

Размеры фланцев
| Модель | DN | Размеры (мм) | Вес (кг) | |||||||||
| 1~ | 3~ | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | Корпус насоса | Мотор 1-фазный | Мотор 3-фазный | Всего 1-фазный | Всего 3-фазный | |
| 220в/240в | 380в/415в | |||||||||||
| 4XRSm5/4-0.37 | 4XRS5/4-0.37 | 1 ¼"/1 ½" | 251 | 314 | 314 | 565 | 565 | 2,2 | 6,7 | 6,7 | 8,9 | 8,9 |
| 4XRSm5/6-0.55 | 4XRS5/6-0.55 | 1 ¼"/1 ½" | 299 | 329 | 329 | 628 | 628 | 2,6 | 7,3 | 7,3 | 9,9 | 9,9 |
| 4XRSm5/8-0.75 | 4XRS5/8-0.75 | 1 ¼"/1 ½" | 347 | 359 | 344 | 706 | 691 | 3,1 | 8,7 | 8 | 11,8 | 11,1 |
| 4XRSm5/12-1.1 | 4XRS5/12-1.1 | 1 ¼"/1 ½" | 443 | 399 | 379 | 842 | 822 | 4 | 10,6 | 9,8 | 14,6 | 13,8 |
| 4XRSm5/17-1.5 | 4XRS5/17-1.5 | 1 ¼"/1 ½" | 563 | 449 | 424 | 1012 | 987 | 5,1 | 12,9 | 11,7 | 18 | 16,8 |
| 4XRSm5/25-2.2 | 4XRS5/25-2.2 | 1 ¼"/1 ½" | 755 | 542 | 514 | 1297 | 1269 | 7 | 17,7 | 15,7 | 24,7 | 22,7 |
| - | 4XRS5/33-3 | 1 ¼"/1 ½" | 947 | - | 594 | - | 1541 | 8,8 | - | 19,8 | - | 28,6 |
| - | 4XRS5/44-4 | 1 ¼"/1 ½" | 1208 | - | 698 | - | 1906 | 11,3 | - | 23,7 | - | 35 |
| - | 4XRS5/58-5.5 | 1 ¼"/1 ½" | 1538 | - | 788 | - | 2326 | 14,5 | - | 28 | - | 42,5 |
