Вертикальные циркуляционные насосы (In-line) LPP40
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 10 - 26 м³ /ч;
- Мощность: от 0.75 кВт до 4 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP40:
- Производительность до 26 м³ /ч;
- Напор до 31 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP40-13-0.75/2 | 0.75 | 2900 | 10 | 13 | 15.5 | 16.5 | 2 |
| LPP40-17.5-1.1/2 | 1.1 | 2900 | 12 | 17.5 | 18 | 21 | 2 |
| LPP40-20.5-1.5/2∆ | 1.5 | 2900 | 12 | 20.5 | 20 | 25 | 2 |
| LPP40-20.5-2.2/2 | 2.2 | 2900 | 23 | 20.5 | 35 | 25 | 2 |
| LPP40-24.5-3/2 | 3 | 2900 | 24 | 24.5 | 36 | 28 | 2 |
| LPP40-31-4/2∆ | 4 | 2900 | 26 | 31 | 38 | 35 | 2 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

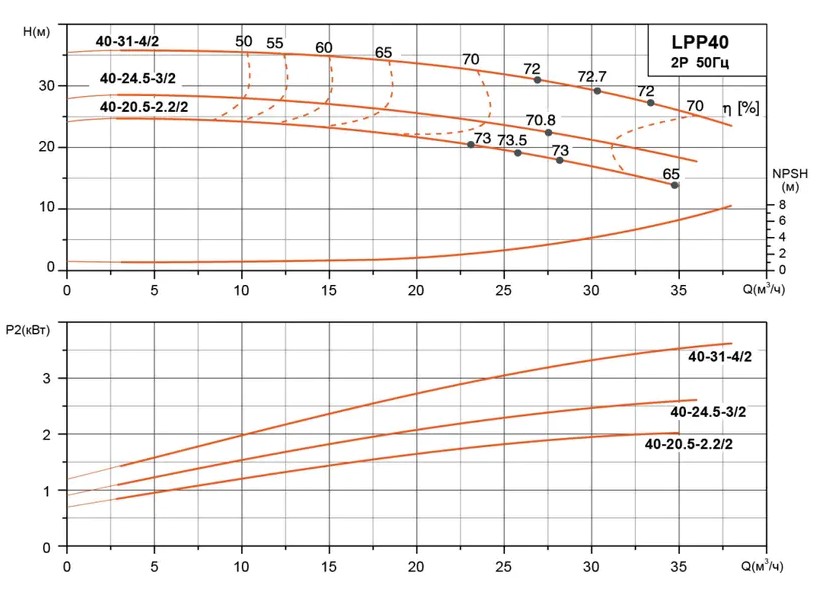

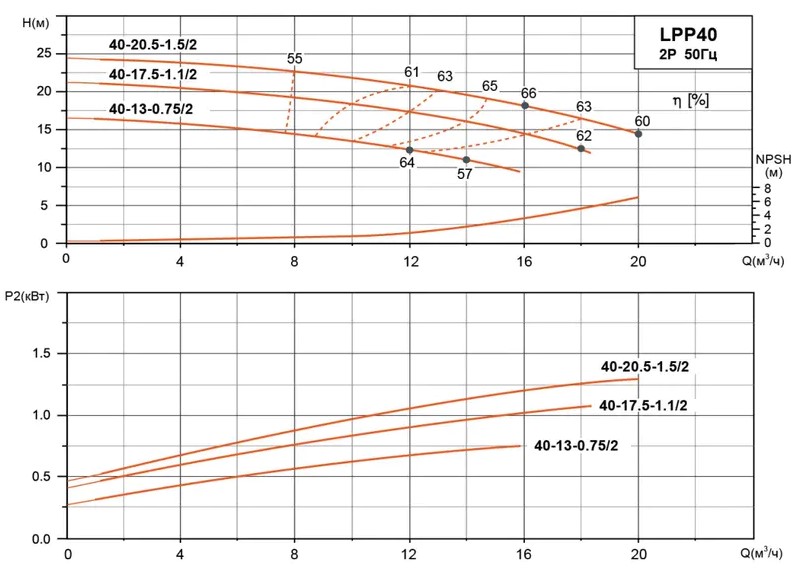

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

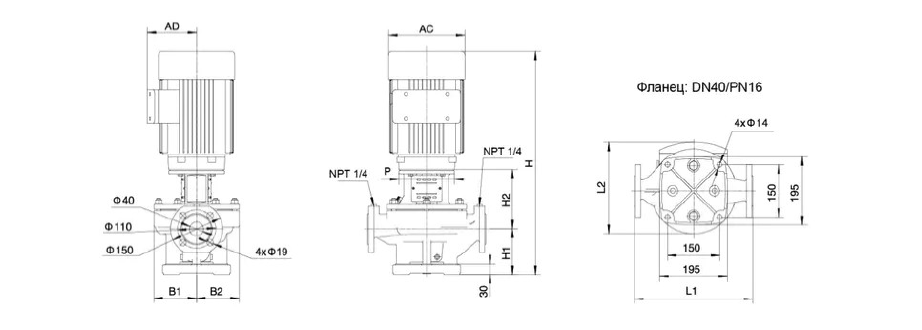

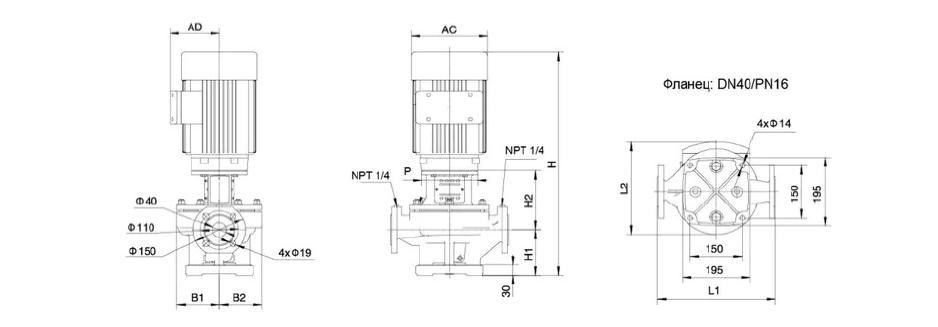

Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP40-20.5-1.5/2 | 340 | 250,5 | 611 | 130 | 161 | 123 | 123 | Φ140 | 128 | 164 |
| LPP40-17.5-1.1/2 | 340 | 247,5 | 562 | 130 | 161 | 123 | 123 | Φ120 | 125 | 150 |
| LPP40-13-0.75/2 | 340 | 247,5 | 562 | 130 | 161 | 123 | 123 | Φ120 | 125 | 150 |
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP40-31-4/2 | 340 | 246 | 698 | 130 | 170 | 123 | 123 | Φ160 | 143 | 210 |
| LPP40-24.5-3/2 | 340 | 246 | 643 | 130 | 170 | 123 | 123 | Φ160 | 120 | 186 |
| LPP40-20.5-2.2/2 | 340 | 247,5 | 620 | 130 | 170 | 123 | 123 | Φ140 | 128 | 164 |
