Вертикальные циркуляционные насосы (In-line) LPP65
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 35 - 70 м³ /ч;
- Мощность: от 2.2 кВт до 18.5 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP65:
- Производительность до 70 м³ /ч;
- Напор до 56 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP65-14-2.2/2* | 2.2 | 2900 | 35 | 14 | 50 | 17 | 2 |
| LPP65-17-3/2* | 3 | 2900 | 40 | 17 | 56 | 20 | 2.5 |
| LPP65-21-4/2* | 4 | 2900 | 45 | 21 | 60 | 24 | 2.5 |
| LPP65-28-5.5/2* | 5.5 | 2900 | 50 | 28 | 70 | 30 | 2.5 |
| LPP65-35-7.5/2*∆ | 7.5 | 2900 | 55 | 35 | 70 | 39 | 2.5 |
| LPP65-40-11/2 | 11 | 2950 | 56 | 40 | 80 | 43 | 2.5 |
| LPP65-49-15/2 | 15 | 2950 | 65 | 49 | 80 | 53 | 3 |
| LPP65-56-18.5/2∆ | 18.5 | 2950 | 70 | 56 | 86 | 61 | 3 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

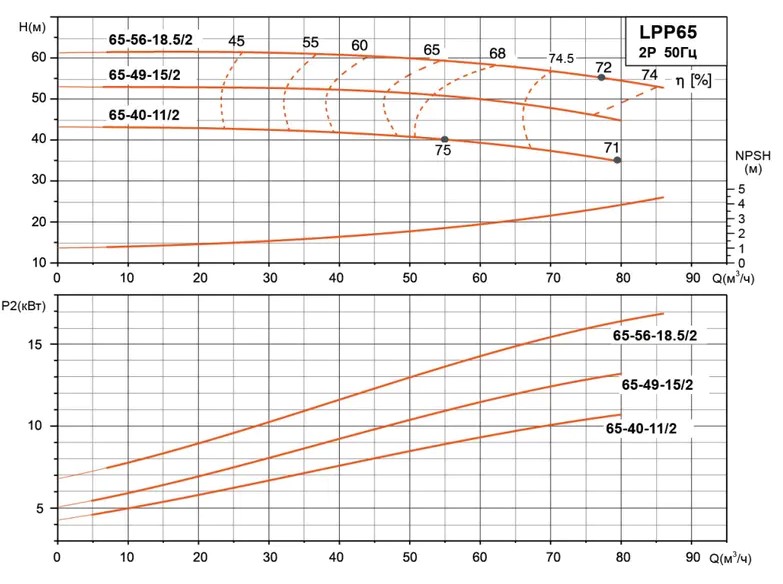

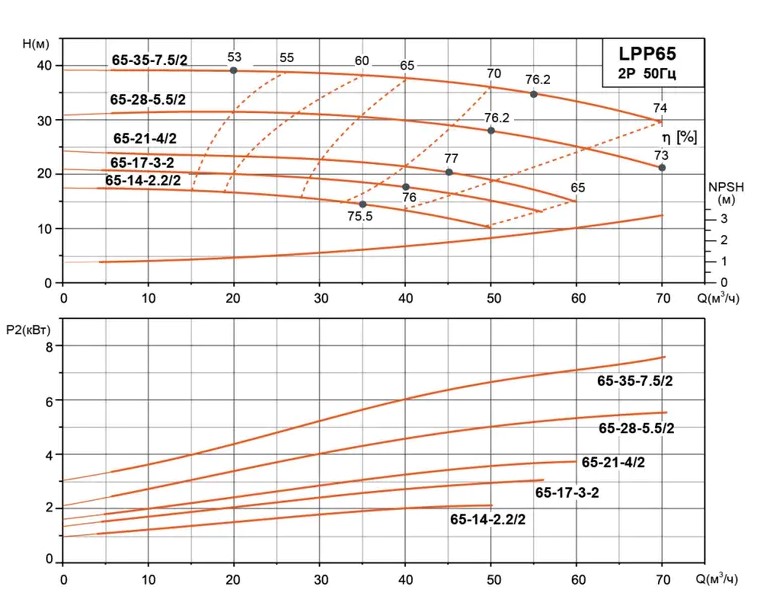

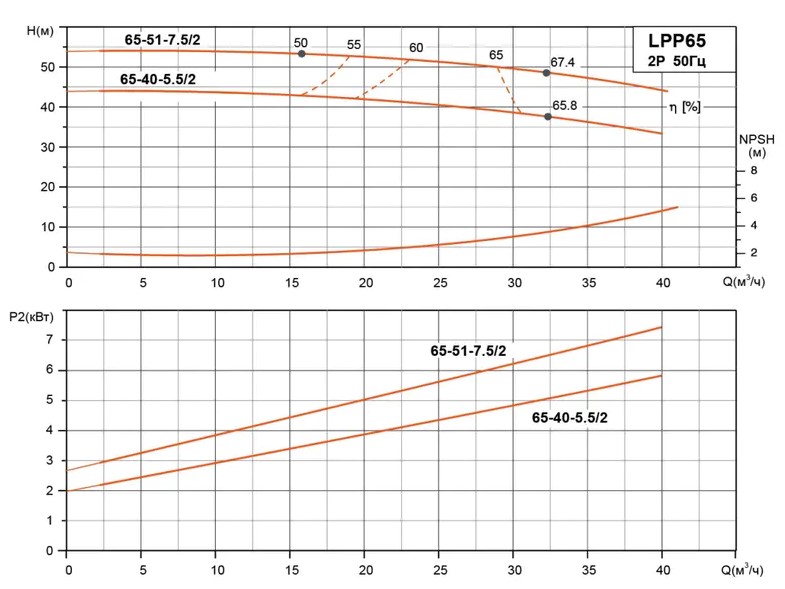

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

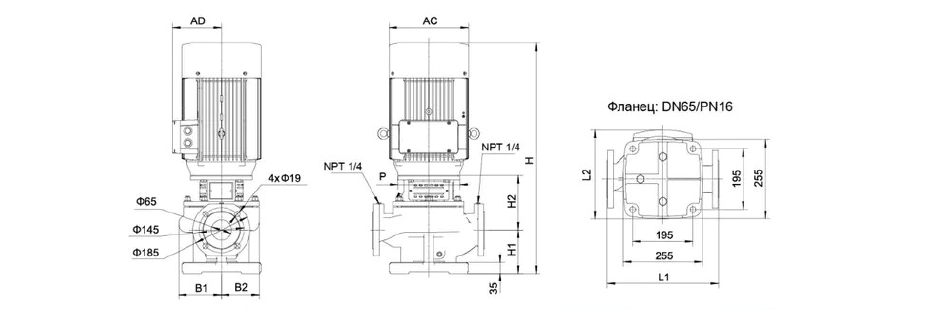

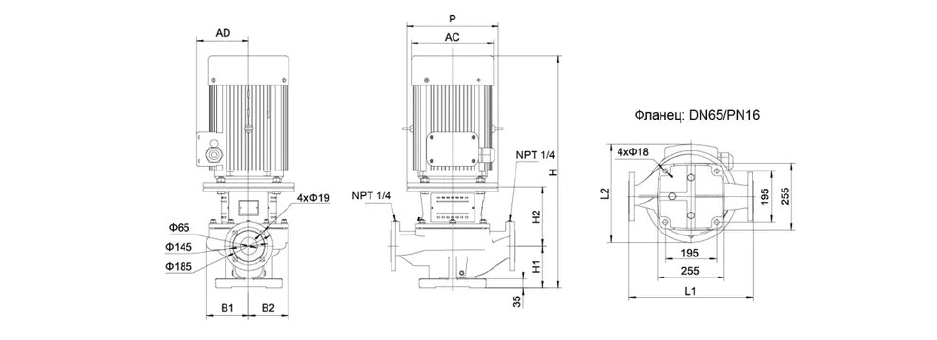

Габаритный чертеж
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP65-35-7.5/2 | 360 | 265,5 | 815 | 140 | 176 | 138 | 123 | Φ200 | 175 | 254 |
| LPP65-28-5.5/2 | 360 | 265,5 | 815 | 140 | 176 | 138 | 123 | Φ200 | 175 | 254 |
| LPP65-21-4/2 | 360 | 261 | 729 | 140 | 191 | 138 | 123 | Φ160 | 143 | 210 |
| LPP65-17-3/2 | 360 | 261 | 674 | 140 | 191 | 138 | 123 | Φ160 | 120 | 186 |
| LPP65-14-2.2/2 | 360 | 261 | 651 | 140 | 191 | 138 | 123 | Φ140 | 128 | 164 |
| Модель | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | B1 (мм) | B2 (мм) | P (мм) | AD (мм) | AC (мм) |
| LPP65-56-18.5/2 | 475 | 415 | 930 | 160 | 226 | 161 | 145 | Φ350 | 283 | 330 |
| LPP65-49-15/2 | 475 | 320 | 886 | 160 | 226 | 161 | 145 | Φ350 | 283 | 330 |
| LPP65-40-11/2 | 475 | 320 | 886 | 160 | 226 | 161 | 145 | Φ350 | 283 | 330 |
