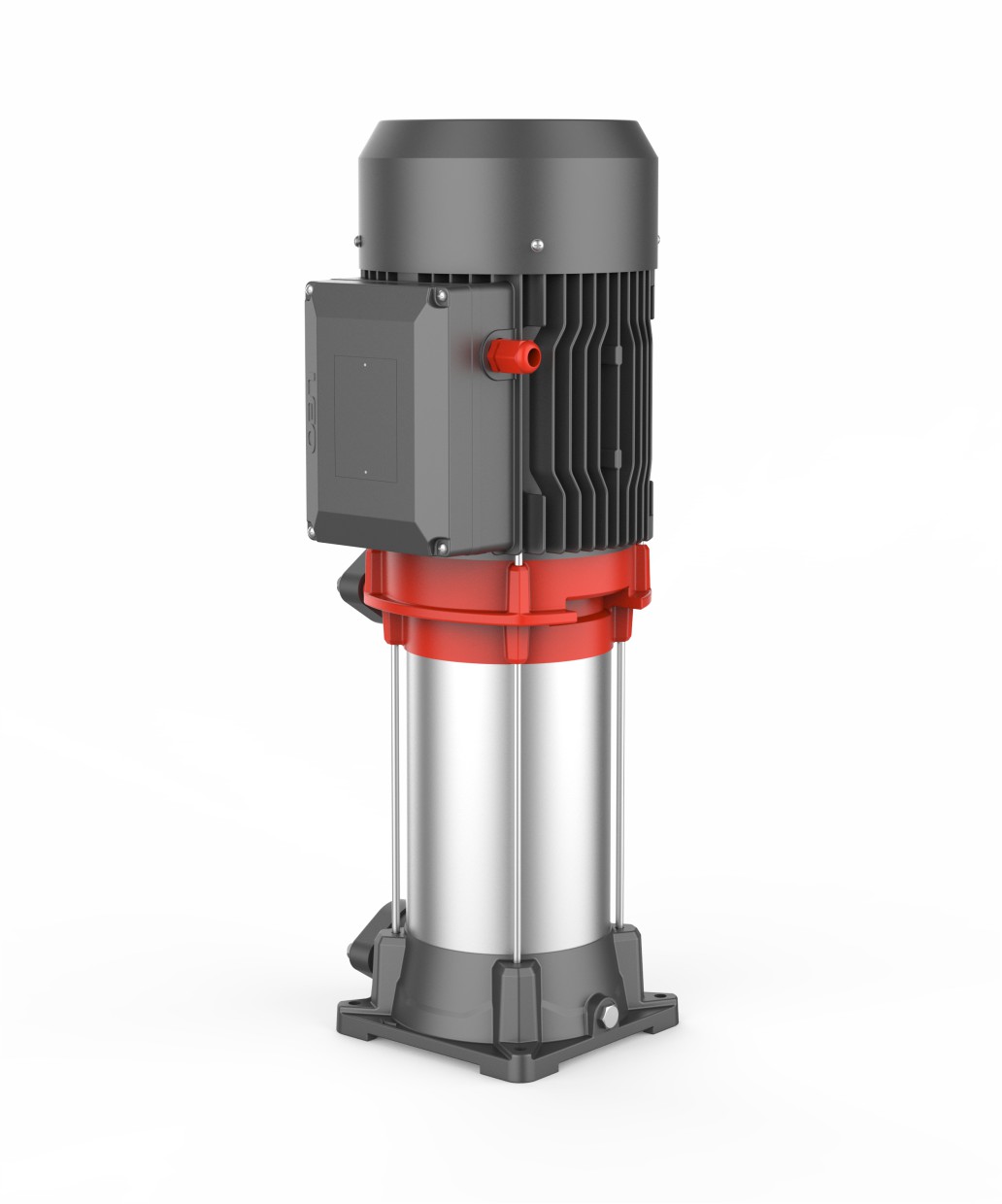

Вертикальные многоступенчатые насосы EVP10H
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура перекачиваемой жидкости: +5 - 60°C;
- Максимальная температура окружающей среды: +40°C;
- Максимальное давление: 10 бар;
- Высота над уровнем моря: до 1000 м.
Заказать или задать вопрос по товару
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Водоснабжение: повышение давления в магистральных трубопроводах и высотных домах;
- Повышения давления в промышленных целях: водопроводы, очистные системы, мойки высокого давления, пожаротушение;
- Повышение давления для сплинкерного и капельного орошения;
- Системы кондиционирования воздуха, охлаждающие системы и т.п.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EVP10H:
- Производительность до 16 м³ /ч;
- Напор до 150 м.
УСЛОВИЯ ГАРАНТИИ:
- От 2 лет.
Технические параметры
| Модель | Мощность | Q (м³ /ч) | 0 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трехфазный | кВт | л.с. | Q (л/мин) | 0 | 33 | 67 | 100 | 133 | 167 | 200 | 233 | 267 |
| EVP10H-3 | 3 | 4 | H (m) | 56 | 55 | 54 | 52 | 49 | 46 | 42 | 39 | 29 |
| EVP10H-4 | 4 | 5.5 | 75 | 74 | 72 | 70 | 67 | 64 | 60 | 53 | 43 | |
| EVP10H-5 | 5.5 | 7.5 | 93 | 91 | 87 | 84 | 81 | 77 | 72 | 64 | 55 | |
| EVP10H-6 | 5.5 | 7.5 | 113 | 110 | 107 | 104 | 100 | 96 | 87 | 78 | 68 | |
| EVP10H-7 | 7.5 | 10 | 132 | 128 | 124 | 120 | 116 | 112 | 103 | 93 | 80 | |
| EVP10H-8 | 7.5 | 10 | 150 | 147 | 143 | 139 | 134 | 127 | 120 | 108 | 92 | |
Вертикальные промышленные центробежные насосы «LEO» EVP 10 H отличаются высокой надежностью и производительностью, имеют широкий спектр применения:
- повышение давления в системах водоснабжения многоквартирных домов, офисных и административных зданий, промышленных объектов;
- системы пожаротушения;
- очистные установки;
- отдельные виды промышленного оборудования;
- автомойки высокого давления;
- системы кондиционирования и климатическая техника.
Описание и основные характеристики
Насос промышленный вертикальный «LEO» EVP 10 H способен обеспечивать производительность до 16 м³ /ч и напор до 150 метров. Рассчитан на воду и другие жидкие рабочие среды без содержания агрессивных химических примесей и механических загрязнений, с температурой до 60°C и давлением до 10 бар.
В состав конструкции входят основные элементы:
- корпус;
- электрический двигатель с медной обмоткой;
- ротор;
- крыльчатка;
- подшипники;
- реле защиты от перегрева.
Полный состав конструкции насоса, с разнесенной схемой, вы можете посмотреть в соответствующей вкладке.
Насосы центробежные вертикальные «LEO» серии EVP 10 H поставляются в готовом к работе виде, с комплектом технической документации и пользовательскими инструкциями. Подключение должно осуществляться опытными специалистами, с соблюдением всех требований нормативов и рекомендаций производителя.

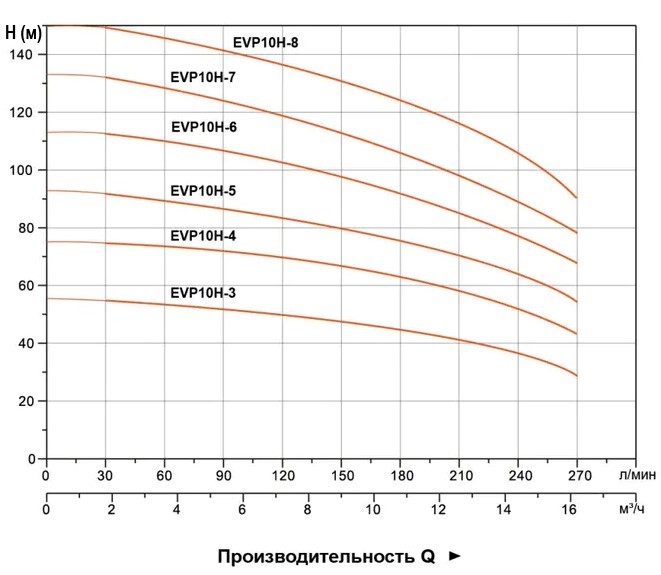

Кривая гидравлической характеристики
Конструктивные особенности:
- Применяется в широком диапазоне температур, производительности и диапазонов давления
- Входной и выходной патрубки могут быть вращаемы в зависимости от требований монтажа
- Легкость установки и обслуживания
- Улучшенные гидравлические характеристики конструкции обеспечивают стабильную работу и высокую производительность
- Чугунные штуцеры впуска и выпуска воды со специальной антикоррозионной обработкой
- Надежный сварной вал из нержавеющей стали
Используемые материалы
Размерный чертеж
