LVR2/LVS2

Вертикальные многоступенчатые насосы LVR1/LVS1

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 0.7 – 2,4 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 22 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR1/LVS1:

Производительность до 2.4 м³ /ч;
Напор до 220 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	0,7	0,8	1	1,2	1,4	1,6	1,8	2	2,2	2,4
Вертикальный многоступенчатый насос LVR1-2	0,37	H (м)	12	12	12	12	11	11	10	10	9	8
Вертикальный многоступенчатый насос LVR1-3	0,37		18	18	18	17	17	16	15	14	13	10,5
Вертикальный многоступенчатый насос LVR1-4	0,37		24	24	24	22	22	21	19	18	15	14
Вертикальный многоступенчатый насос LVR1-5	0,37		30	30	29,5	28	27	26	24	22	19	16
Вертикальный многоступенчатый насос LVR1-6	0,37		36	35	35	34	32	30	28	25	22	19
Вертикальный многоступенчатый насос LVR1-7	0,37		42	41	40,5	39	37	35	32	30	26	22
Вертикальный многоступенчатый насос LVR1-8	0,55		48	47	46,5	45	43	40	38	34	30	26
Вертикальный многоступенчатый насос LVR1-9	0,55		54	53	52	50	48	45	42	37	33	28
Вертикальный многоступенчатый насос LVR1-10	0,55		59	58	57,5	55	53	50	46	41	35	30
Вертикальный многоступенчатый насос LVR1-11	0,55		65	64	63	61	58	54	51	45	39	33
Вертикальный многоступенчатый насос LVR1-12	0,75		72	71	70	67	64	61	56	50	44	37
Вертикальный многоступенчатый насос LVR1-13	0,75		78	77	75	73	69	65	60	54	48	39,5
Вертикальный многоступенчатый насос LVR1-15	0,75		90	88	86	83	79	74	68	61	54	45
Вертикальный многоступенчатый насос LVR1-17	1,1		102	101	98	95	91	85	78	70	62	52
Вертикальный многоступенчатый насос LVR1-19	1,1		114	112	110	106	101	94	87	78	68	57
Вертикальный многоступенчатый насос LVR1-21	1,1		125	123	120	116	110	103	95	85	74	61
Вертикальный многоступенчатый насос LVR1-23	1,1		136	134	130	126	120	112	103	92	80	65
Вертикальный многоступенчатый насос LVR1-25	1,5		152	150	145	142	136	128	119	106	93	78
Вертикальный многоступенчатый насос LVR1-27	1,5		164	162	157	153	146	137	128	114	100	84
Вертикальный многоступенчатый насос LVR1-30	1,5		181	178	173	169	162	152	140	126	110	92
Вертикальный многоступенчатый насос LVR1-33	2,2		202	199	194	189	181	170	158	142	124	106
Вертикальный многоступенчатый насос LVR1-36	2,2		220	217	210	206	197	185	170	154	135	112

В ассортименте компании «LEO» – производителя насосов и насосных систем имеются центробежные вертикальные насосы «LEO» серии LVS 1 / LVR 1. Это продукция промышленного назначения. Такое оборудование играет важную роль в системах повышения давления, системах коммунального водоснабжения. Широко используется при производстве насосных станция повышения давления и пожаротушения. Они применяются в фильтрационных и очистительных системах.

Особенности устройств данной серии

Вертикальные промышленные центробежные насосы «LEO» LVS 1 / LVR 1 – надежные и высоко эффективные приборы. Материалом корпуса насоса является чугун, все основные агрегаты выполнены из нержавеющей стали марок AISI 304, ZG 304.

Максимальная t перекачиваемых жидкостей (невзрывоопасных, невязких, без волокон и твердых включений) составляет +120ºС. Насосный агрегат создает максимальную производительность, составляющую 2,4 м3/ч.

Преимущества среди аналогов от других производителей

Главный плюс насосов данного бренда состоит в невысокой стоимости агрегата – насос промышленный вертикальный «LEO» LVS 1/ LVR 1. Цены на продукцию нашего бренда значительно ниже аналогов от других популярных производителей.

Несмотря на низкую стоимость, насосы данного бренда зарекомендовали своё качество, надежность и долговечность во многих системах водоснабжения насосных станциях в которых были использованы. Оставьте заявку на нашем сайте, или обратитесь к нам по указанным телефонам. Квалифицированные специалисты компании «ОНИС», помогут подобрать промышленное насосное оборудование, конкретно под ваши задачи.

Мы гарантируем, использование насосного оборудование бренда ««LEO», это не только безупречная надёжность, но и гарантированное удешевление сметы любого проекта!

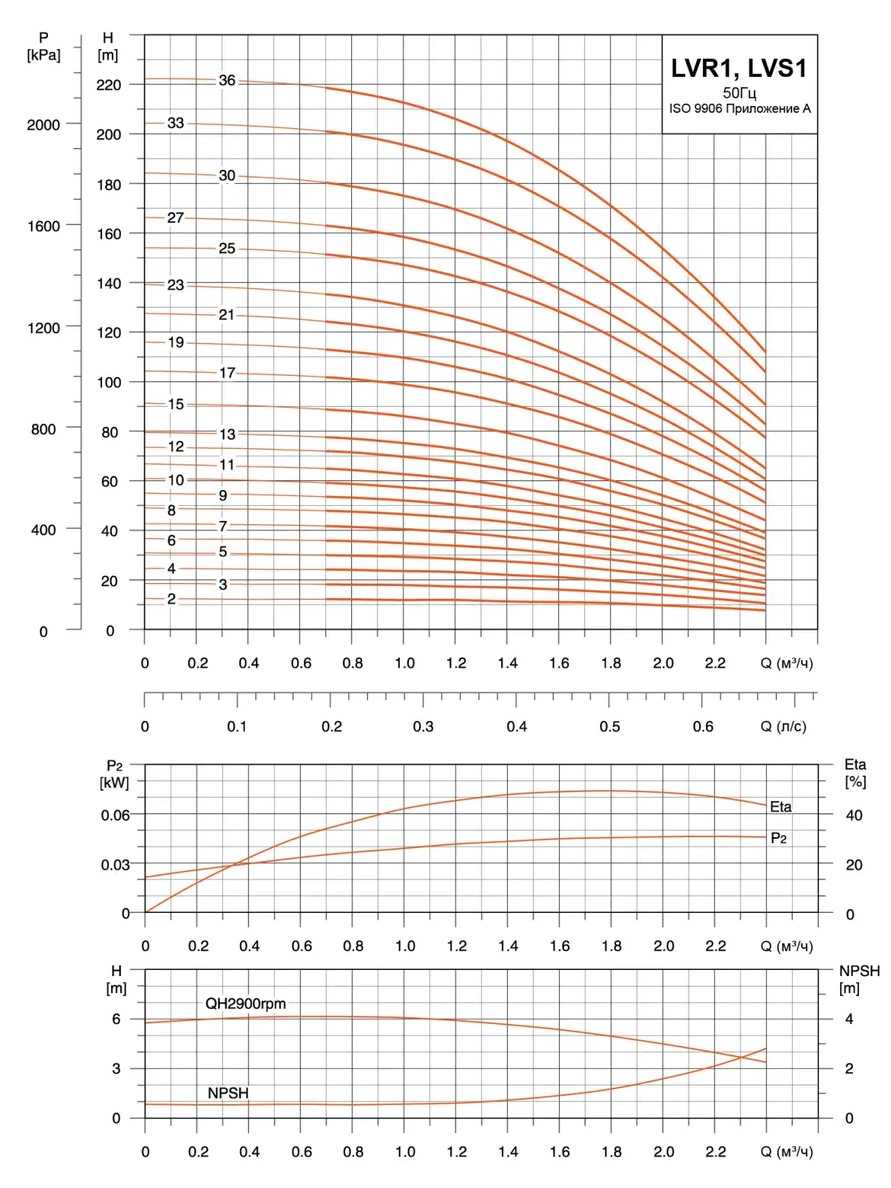

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR1 (2, 3, 4, 5)

	Часть	Используемый материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304
3	Главный диффузор	Нерж. сталь AISI304
4	Диффузор с подшипником	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Рабочее колесо	Нерж. сталь AISI304
7	Конечный диффузор	Нерж. сталь AISI304
8	Основание электродвигателя	Чугун 200
9	Заливное отверстие с заглушкой	Нерж. сталь AISI304
10	Муфта
11	Двигатель
12	Защитный кожух	Нерж. сталь AISI304
13	Уплотнение картриджа
14	Вентиляционная пробка	Нерж. сталь AISI304
15	Вал насоса	Нерж. сталь AISI316
16	Корпус насоса	Нерж. сталь AISI304
17	Эллиптический фланец	Чугун 200

Модель: LVS1 (2, 3, 4, 5)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304	Нерж. сталь AISI316
3	Шасси	Нерж. сталь ZG304	Нерж. сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Основание двигателя	Чугун 200
10	вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
11	Муфта
12	Электродвигатель
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Крышка насоса	Нерж. сталь ZG304	Нерж. сталь ZG316
16	Вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Вал насоса	Нерж. сталь AISI316
18	Корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
19	Фланец	Нерж. сталь ZG304

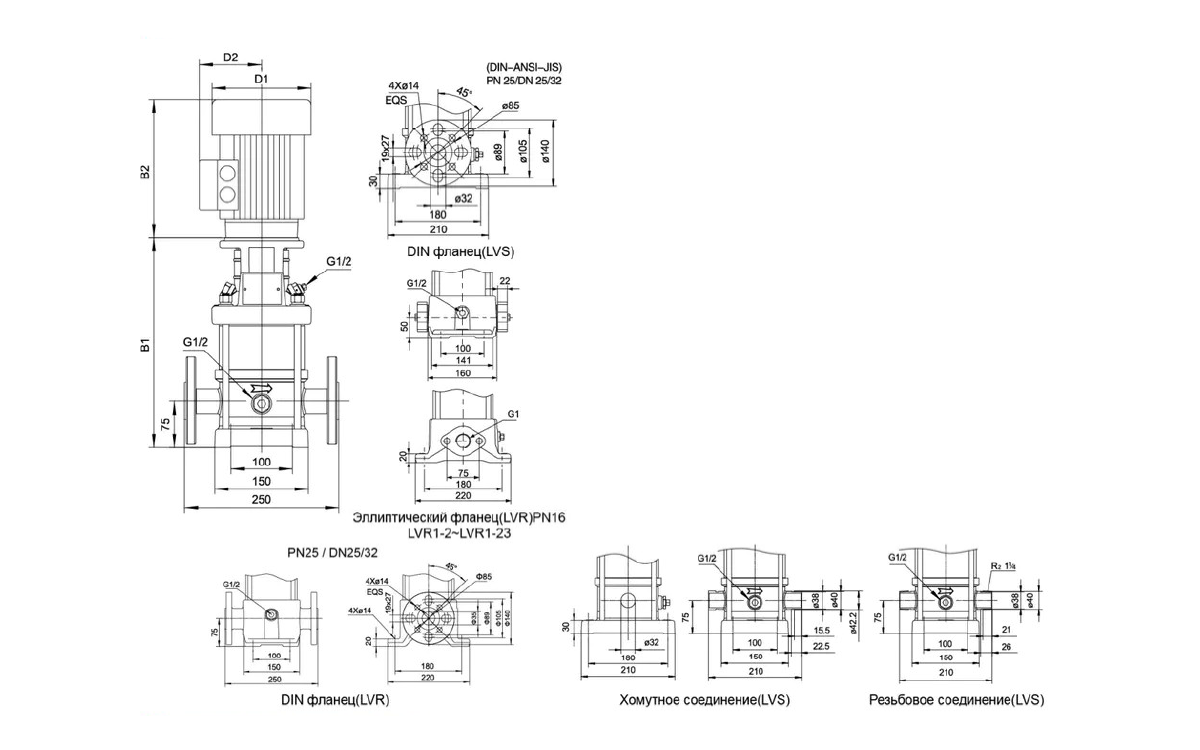

Габаритный чертеж

Модель	DIN фланец (LVR)		DIN фланец (LVS)		D1	D2	Bec нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	B1	B1+B2	D1	D2	Bec нетто (кг)	Номер ремонта двигателя
1-2	256	470	282	496	130	105	20,4	V18
1-3	256	470	282	496	130	105	21,2
1-4	274	488	300	514	130	105	21,8
1-5	292	506	318	532	130	105	22,4
1-6	310	524	336	550	130	105	22,4
1-7	328	542	354	568	130	105	24,2
1-8	346	560	372	586	130	105	24,5
1-9	364	578	390	604	130	105	24,7
1-10	382	596	408	622	130	105	25,1
1-11	400	614	426	640	130	105	25,5
1-12	422	690	448	716	150	124,5	27,8
1-13	440	708	466	734	150	124,5	28,2
1-15	476	744	502	770	150	124,5	29,1
1-17	512	780	538	806	150	124,5	31,5
1-19	548	816	574	842	150	124,5	33
1-21	584	852	610	878	150	124,5	33
1-23	620	888	646	914	150	124,5	34,9
1-25		-	698	1016	163,6	127,4	41,5
1-27		-	734	1052	163,6	127,4	43,6
1-30		-	788	1106	163,6	127,4	43,9
1-33		-	842	1160	163,6	127,4	46,9
1-36		-	896	1214	163,6	127,4	47,9
