LVR1/LVS1 LVR3/LVS3

Вертикальные многоступенчатые насосы LVR2/LVS2

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 1 – 3,5 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 23 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR2/LVS2:

Производительность до 3,5 м³ /ч;
Напор до 232 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	1	1,2	1,6	2	2,5	2,8	3,2	3,5
Вертикальный многоступенчатый насос LVR2-2	0,37	H (м)	18	17	16	15,5	13,5	12	10	8
Вертикальный многоступенчатый насос LVR2-3	0,37		27	26	24	22,5	19,5	18	15	12
Вертикальный многоступенчатый насос LVR2-4	0,55		36	35	33	30,5	27	24	17	16
Вертикальный многоступенчатый насос LVR2-5	0,55		45	43	40	37	32,5	30	24	20
Вертикальный многоступенчатый насос LVR2-6	0,75		53	52	50	45,5	40	36	30	24
Вертикальный многоступенчатый насос LVR2-7	0,75		63	61	57	52	45,5	41	35	28
Вертикальный многоступенчатый насос LVR2-8	1,1		71	69	65	59	51	47	40	33
Вертикальный многоступенчатый насос LVR2-9	1,1		80	78	73	68,5	60	54	45	37
Вертикальный многоступенчатый насос LVR2-10	1,1		89	86	81	74	65	59	49	40
Вертикальный многоступенчатый насос LVR2-11	1,1		98	95	89	82	71,5	64	54	44
Вертикальный многоступенчатый насос LVR2-12	1,5		107	103	97	90	78	71	59	47
Вертикальный многоступенчатый насос LVR2-13	1,5		116	114	106	98	86,5	78	65	52
Вертикальный многоступенчатый насос LVR2-14	1,5		125	122	114	105	92	84	69	57
Вертикальный многоступенчатый насос LVR2-15	1,5		134	130	123	112	98	90	73	60
Вертикальный многоступенчатый насос LVR2-16	2,2		143	139	131	120	104	96	79	66
Вертикальный многоступенчатый насос LVR2-17	2,2		152	148	139	128	111	102	85	70
Вертикальный многоступенчатый насос LVR2-18	2,2		161	157	148	136	122	108	91	76
Вертикальный многоступенчатый насос LVR2-19	2,2		170	165	156	143	128	113	95	81
Вертикальный многоступенчатый насос LVR2-20	2,2		179	174	164	150	134	119	100	85
Вертикальный многоступенчатый насос LVR2-21	2,2		188	183	172	157	140	124	105	88
Вертикальный многоступенчатый насос LVR2-22	2,2		197	192	180	165	145	130	110	90
Вертикальный многоступенчатый насос LVR2-23	3		205	201	188	173	153	137	105	97
Вертикальный многоступенчатый насос LVR2-24	3		214	210	197	181	160	144	120	105
Вертикальный многоступенчатый насос LVR2-25	3		223	219	205	189	168	151	125	107
Вертикальный многоступенчатый насос LVR2-26	3		232	228	214	198	176	158	130	110

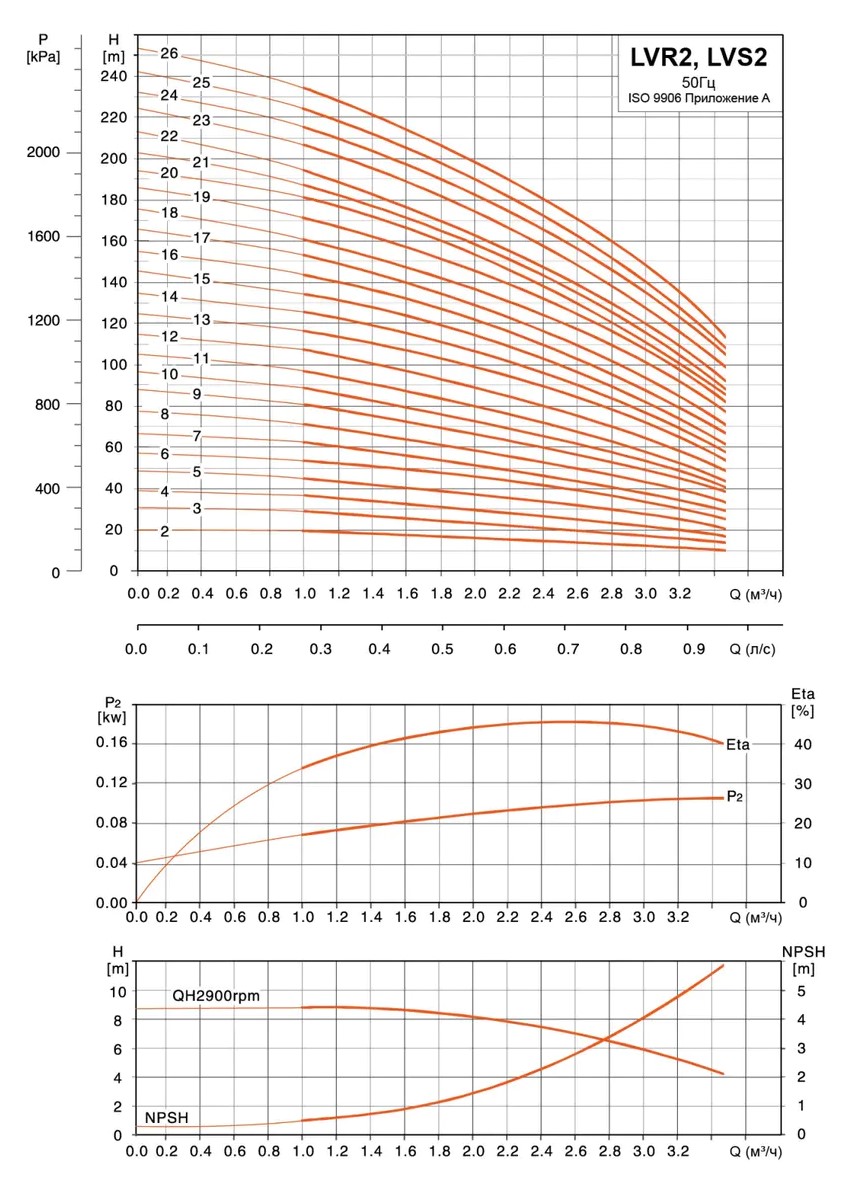

Кривая гидравлической характеристики

Используемые материалы

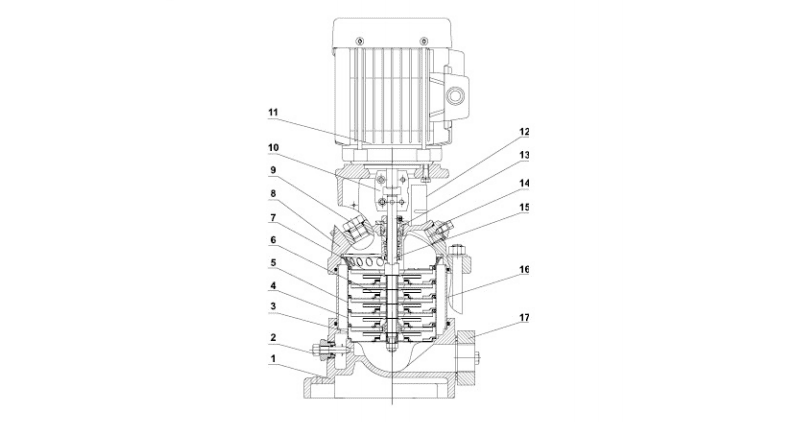

Модель: LVR1 (2, 3, 4, 5)

	Часть	Используемый материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304
3	Главный диффузор	Нерж. сталь AISI304
4	Диффузор с подшипником	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Рабочее колесо	Нерж. сталь AISI304
7	Конечный диффузор	Нерж. сталь AISI304
8	Основание электродвигателя	Чугун 200
9	Заливное отверстие с заглушкой	Нерж. сталь AISI304
10	Муфта
11	Двигатель
12	Защитный кожух	Нерж. сталь AISI304
13	Уплотнение картриджа
14	Вентиляционная пробка	Нерж. сталь AISI304
15	Вал насоса	Нерж. сталь AISI316
16	Корпус насоса	Нерж. сталь AISI304
17	Эллиптический фланец	Чугун 200

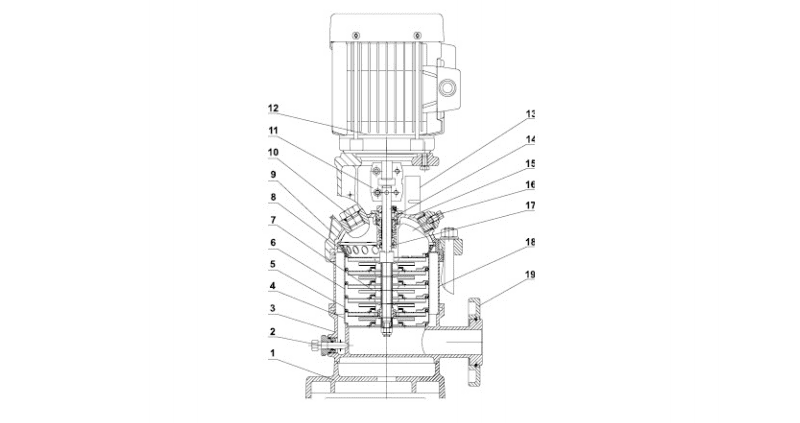

Модель: LVS1 (2, 3, 4, 5)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304	Нерж. сталь AISI316
3	Шасси	Нерж. сталь ZG304	Нерж. сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Основание двигателя	Чугун 200
10	вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
11	Муфта
12	Электродвигатель
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Крышка насоса	Нерж. сталь ZG304	Нерж. сталь ZG316
16	Вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Вал насоса	Нерж. сталь AISI316
18	Корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
19	Фланец	Нерж. сталь ZG304

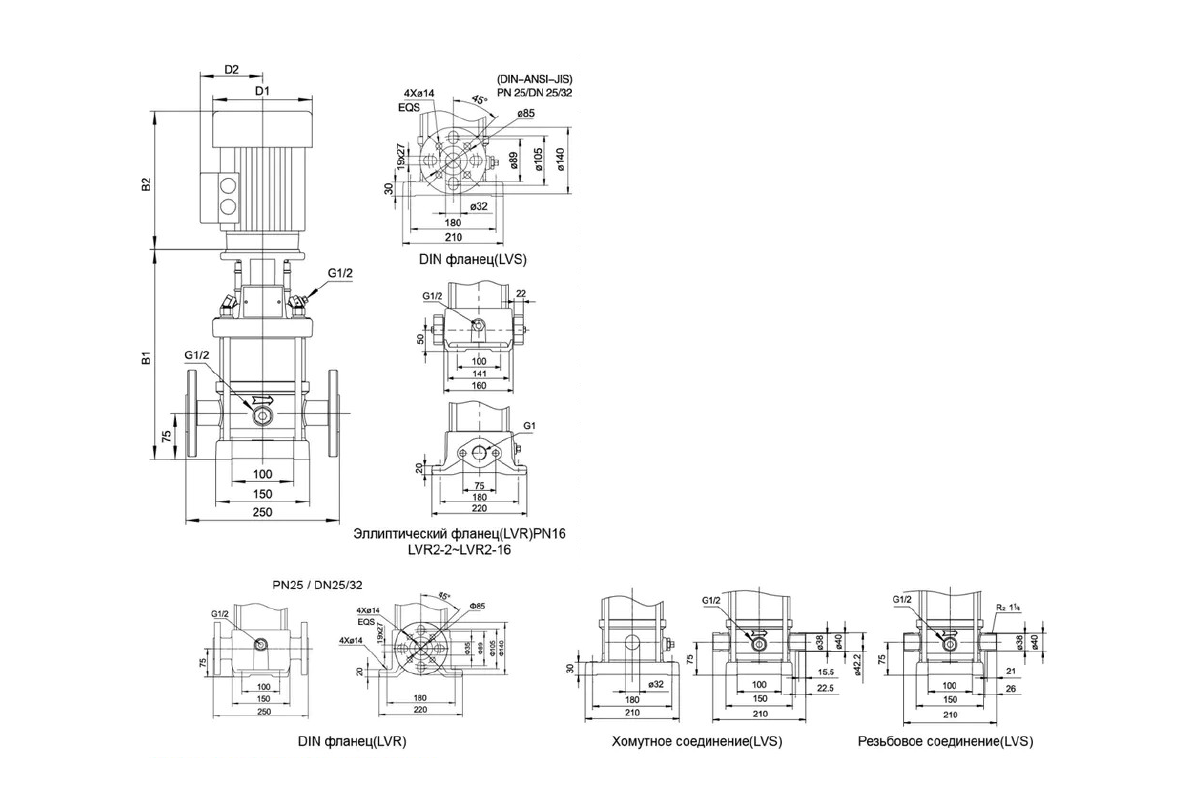

Габаритный чертеж

Модель	DIN фланец (LVR)		DIN фланец (LVS)		D1	D2	Bec нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	B1	B1+B2	D1	D2	Bec нетто (кг)	Номер ремонта двигателя
2-2	256	470	282	496	130	105	22,3	V18
2-3	256	470	282	496	130	105	22,5
2-4	274	488	300	514	130	105	22,3
2-5	292	506	318	532	130	105	22,8
2-6	314	582	340	608	149,6	124,5	26,6
2-7	332	600	358	626	149,6	124,5	27,1
2-8	350	618	376	644	150	124,5	29,1
2-9	368	636	394	662	150	124,5	29,5
2-10	386	654	412	680	150	124,5	30
2-11	404	672	430	698	150	124,5	30,4
2-12	438	756	464	782	163,6	127	35,9
2-13	456	774	482	800	163,6	127	36,2
2-14	474	792	500	818	163,6	127	37,8
2-15	492	810	518	836	164	127	38,1
2-16	510	828	536	854	164	127	40,9
2-17	-	-	554	872	164	127	40,9
2-18	-	-	572	890	164	127	41
2-19	-	-	590	908	164	127	42,2
2-20	-	-	608	926	164	127	42,7
2-21	-	-	626	944	164	127	43,1
2-22	-	-	644	962	164	127	46,6
2-23	-	-	666	1006	185,5	120	50,4
2-24	-	-	684	1024	185,5	120	50,8
2-25	-	-	702	1042	185,5	120	51,2
2-26	-	-	720	1060	185,5	120	51,6
