УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
  • Температура перекачиваемой жидкости: -20 - +120°C;
  • Диапазон подачи: 5 – 13 м³ /ч;
  • Уровень PH перекачиваемой жидкости: 4 – 10;
  • Максимальная температура окружающей среды: +40°C;
  • Максимальное рабочее давление: 22 бар;
  • Высота над уровнем моря: до 1000 м.

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
  • Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
  • Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
  • Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
  • Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
  • Используются в пищевой промышленности и при производстве алкогольных напитков;
  • Широко применяются в системах пожаротушения.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR10/LVS10:

  • Производительность до 13 м³ /ч;
  • Напор до 226 м.

ДВИГАТЕЛЬ:

  • Полностью закрытый двигатель, охлаждается с помощью вентилятора;
  • Класс защиты: IP 55;
  • Рабочее напряжение: 50 Гц, 220В/380В;
  • Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

  • От 2 лет.

Кривая гидравлической характеристики

Технические параметры

МодельМощность (кВт)Q (м³/ч)568101213
Вертикальный многоступенчатый насос LVR10-2 0,75 H (м) 20 19 18 15 12 10
Вертикальный многоступенчатый насос LVR10-3 1,1 30 29 26 23 18 16
Вертикальный многоступенчатый насос LVR10-4 1,5 40 40 36 32 26 23
Вертикальный многоступенчатый насос LVR10-5 2,2 51 50 46 40 33 29
Вертикальный многоступенчатый насос LVR10-6 2,2 61 59 55 48 39 35
Вертикальный многоступенчатый насос LVR10-7 3 72 70 65 56 46 41
Вертикальный многоступенчатый насос LVR10-8 3 82 80 74 64 53 46
Вертикальный многоступенчатый насос LVR10-9 3 92 89 82 70 59 52
Вертикальный многоступенчатый насос LVR10-10 4 102 100 93 80 66 59
Вертикальный многоступенчатый насос LVR10-12 4 122 119 110 95 79 69
Вертикальный многоступенчатый насос LVR10-14 5,5 142 140 130 113 94 82
Вертикальный многоступенчатый насос LVR10-16 5,5 162 159 148 128 106 93
Вертикальный многоступенчатый насос LVR10-18 7,5 185 182 169 147 123 109
Вертикальный многоступенчатый насос LVR10-20 7,5 206 201 188 164 136 119
Вертикальный многоступенчатый насос LVR10-22 7,5 226 221 206 178 147 130

Используемые материалы

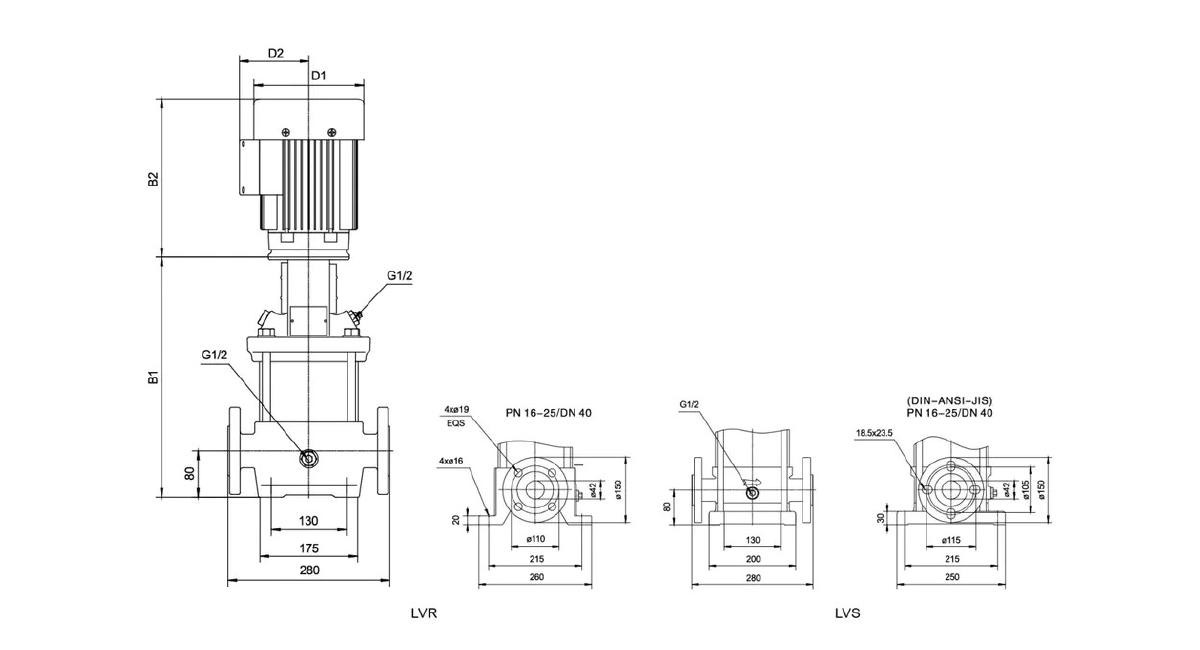

Размерный чертеж


Модель LVR
  (S)10
Номинальная подача (м³ /ч) 10
Диапазон подачи (м³ /ч) 5-13
Макс. давление (бар) 22
Мощность мотора (кВт) 1.1 - 7.5
Макс. КПД насоса (%) 65
Штуцер LVR
Овальный фланец -
DIN Фланец DN 40
Штуцер LVS
Овальный фланец -
DIN Фланец DN 40
