LVR4/LVS4 LVR10/LVS10

Вертикальные многоступенчатые насосы LVR5/LVS5

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 2,5 – 8,5 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 24 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR5/LVS5:

Производительность до 8,5 м³ /ч;
Напор до 192 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	2,5	3	4	5	6	7	8	8,5
Вертикальный многоступенчатый насос LVR5-2	0,37	H (м)	12	12	10	9	7	6	4	3,5
Вертикальный многоступенчатый насос LVR5-3	0,55		19	18	16	15	12	10	8	6
Вертикальный многоступенчатый насос LVR5-4	0,55		24	24	22	19	16	14	10,5	9
Вертикальный многоступенчатый насос LVR5-5	0,75		31	30	28	24	22	18	15	12
Вертикальный многоступенчатый насос LVR5-6	1,1		38	37	34	28	27	23	19	15
Вертикальный многоступенчатый насос LVR5-7	1,1		44	42	40	32	32	27	22	19
Вертикальный многоступенчатый насос LVR5-8	1,1		50	48	45	40	36	31	25	21
Вертикальный многоступенчатый насос LVR5-9	1,5		59	56	53	47	44	37	31	26
Вертикальный многоступенчатый насос LVR5-10	1,5		65	62	59	53	48	41	34	29
Вертикальный многоступенчатый насос LVR5-11	2,2		73	70	66	59	54	47	38	35
Вертикальный многоступенчатый насос LVR5-12	2,2		78	76	72	63	59	51	42	38
Вертикальный многоступенчатый насос LVR5-13	2,2		85	82	78	68	64	55	45	40
Вертикальный многоступенчатый насос LVR5-14	2,2		91	89	83	74	69	60	58	53
Вертикальный многоступенчатый насос LVR5-15	2,2		98	95	89	79	74	63	52	46
Вертикальный многоступенчатый насос LVR5-16	2,2		103	101	95	85	78	68	55	49
Вертикальный многоступенчатый насос LVR5-18	3		118	115	109	98	90	78	65	58
Вертикальный многоступенчатый насос LVR5-20	3		130	127	120	108	100	87	72	64
Вертикальный многоступенчатый насос LVR5-22	4		145	142	134	120	112	97	80	72
Вертикальный многоступенчатый насос LVR5-24	4		158	154	146	132	122	106	88	78
Вертикальный многоступенчатый насос LVR5-26	4		170	166	157	145	132	115	95	85
Вертикальный многоступенчатый насос LVR5-29	4		192	188	178	155	149	131	109	98

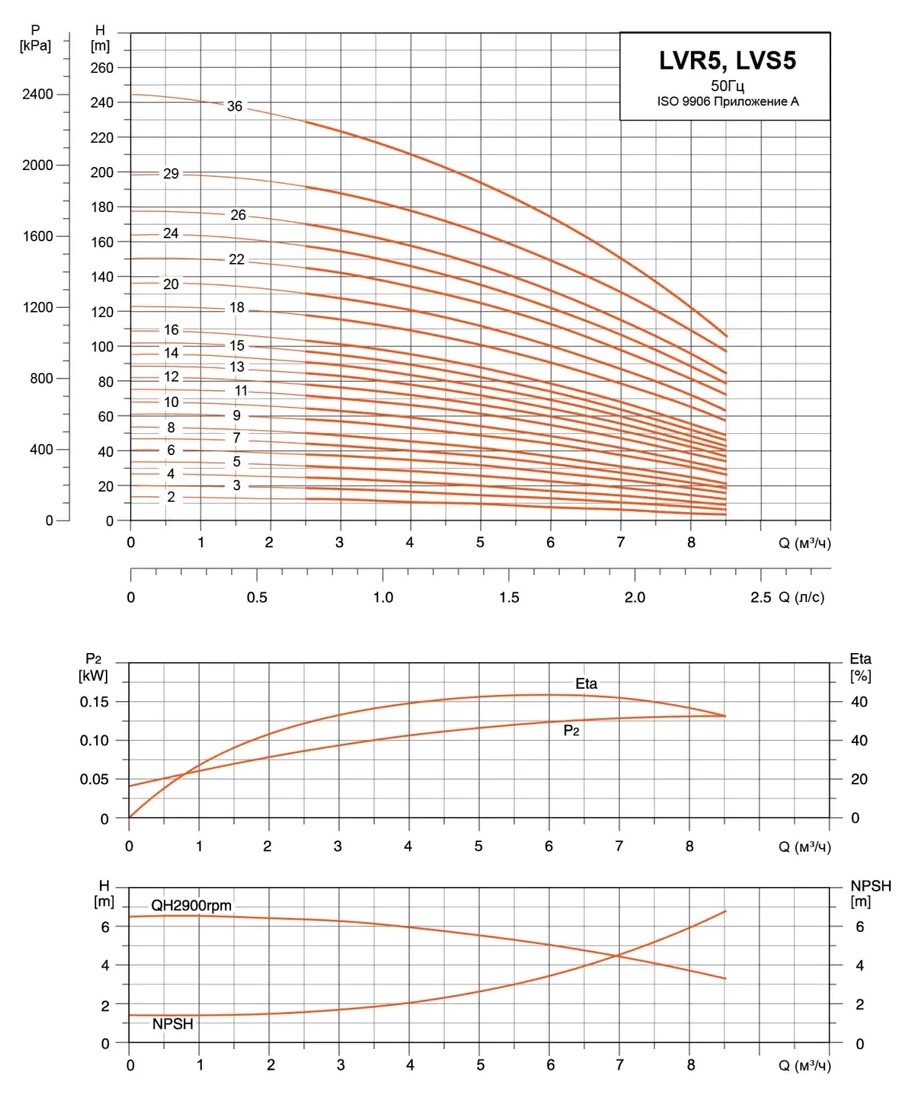

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR1 (2, 3, 4, 5)

	Часть	Используемый материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304
3	Главный диффузор	Нерж. сталь AISI304
4	Диффузор с подшипником	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Рабочее колесо	Нерж. сталь AISI304
7	Конечный диффузор	Нерж. сталь AISI304
8	Основание электродвигателя	Чугун 200
9	Заливное отверстие с заглушкой	Нерж. сталь AISI304
10	Муфта
11	Двигатель
12	Защитный кожух	Нерж. сталь AISI304
13	Уплотнение картриджа
14	Вентиляционная пробка	Нерж. сталь AISI304
15	Вал насоса	Нерж. сталь AISI316
16	Корпус насоса	Нерж. сталь AISI304
17	Эллиптический фланец	Чугун 200

Модель: LVS1 (2, 3, 4, 5)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун 200
2	Дренажное отверстие с заглушкой (в сборе)	Нерж. сталь AISI304	Нерж. сталь AISI316
3	Шасси	Нерж. сталь ZG304	Нерж. сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Основание двигателя	Чугун 200
10	вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
11	Муфта
12	Электродвигатель
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Крышка насоса	Нерж. сталь ZG304	Нерж. сталь ZG316
16	Вентиляционная пробка	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Вал насоса	Нерж. сталь AISI316
18	Корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
19	Фланец	Нерж. сталь ZG304

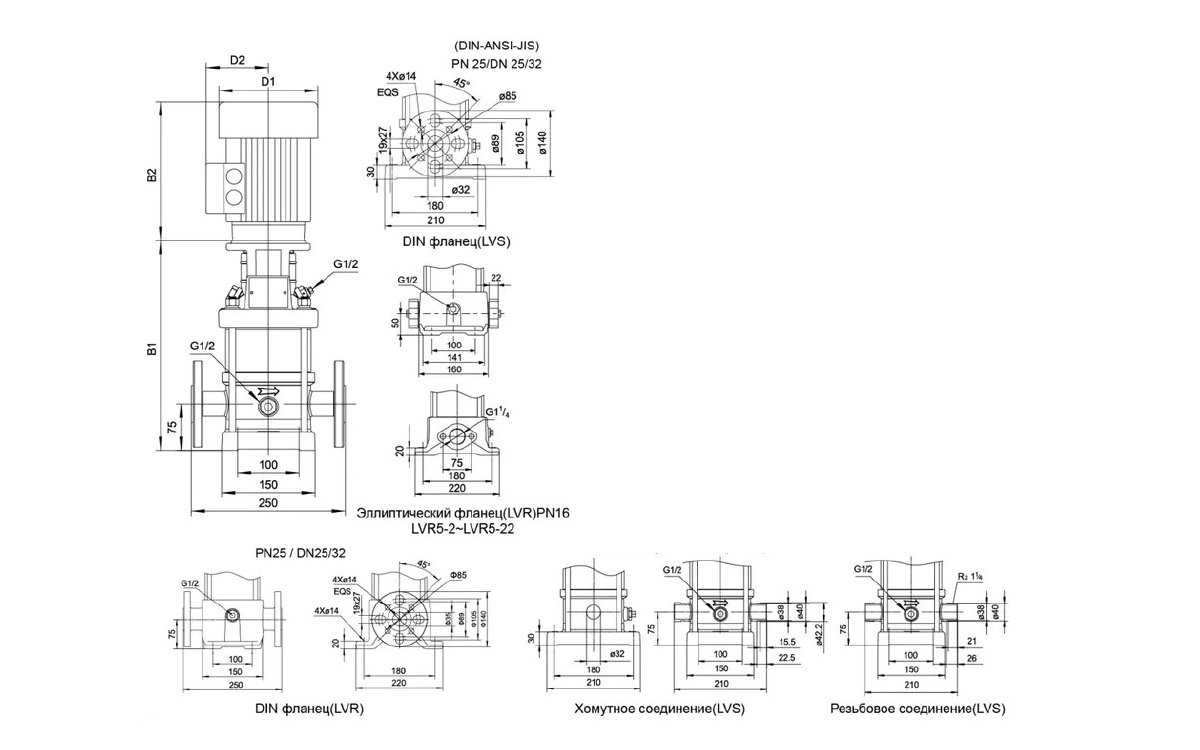

Габаритный чертеж

Модель	DIN фланец (LVR)		DIN фланец (LVS)		D1	D2	Bec нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	B1	B1+B2	D1	D2	Bec нетто (кг)	Номер ремонта двигателя
5-2	256	470	282	496	130	105	20,9	V18
5-3	283	497	309	523	130	105	21,8
5-4	310	524	336	550	130	105	22,7
5-5	341	609	367	635	150	125	25,5
5-6	368	636	394	662	150	125	27,6
5-7	395	663	421	689	150	125	28,5
5-8	422	690	448	716	150	125	29,1
5-9	465	783	491	809	164	127	37,3
5-10	492	810	518	836	164	127	37,9
5-11	519	837	545	863	164	127	39,4
5-12	546	864	572	890	164	127	39,9
5-13	573	891	599	917	164	127	40,5
5-14	600	918	626	944	164	127	40,9
5-15	627	945	653	971	164	127	41,5
5-16	654	972	680	998	164	127	42,4
5-18	712	1052	738	1078	186	120	49,9
5-20	766	1106	792	1132	186	120	51,3
5-22	820	1160	846	1186	186	120	54,2
5-24			900	1240	186	120	55,5
5-26			954	1294	186	120	58,2
5-29			1035	1375	186	120	59,9
5-36			1249	1648	210	142	95
