LVR150/LVS150

Вертикальные многоступенчатые насосы LVR200/LVS200

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 100 – 240 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 16 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR200/LVS200:

Производительность до 240 м³ /ч;
Напор до 157.5 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м3/ч)	100	120	140	160	180	200	220	240
Вертикальный многоступенчатый насос LVR200-1-D	18,5	H (м)	25,5	25	24	23	21,5	20	18	15,5
Вертикальный многоступенчатый насос LVR200-1-C	22		29	28,5	27,5	26,5	25,5	24	22	20
Вертикальный многоступенчатый насос LVR200-1	30		38,5	38	37,5	36,5	35	34	32,5	30
Вертикальный многоступенчатый насос LVR200-2-2D	37		53	51	49	47	44	41	37	32
Вертикальный многоступенчатый насос LVR200-2-2C	45		59,5	58	56	54	52,5	49	44,5	40,5
Вертикальный многоступенчатый насос LVR200-2-C	55		69	68	66	64	62	59	55,5	51
Вертикальный многоступенчатый насос LVR200-2	55		78,5	77,5	76	74	71,5	69	66	61,5
Вертикальный многоступенчатый насос LVR200-3-2D	75		91,5	89	86,5	83,5	79	75	70	63
Вертикальный многоступенчатый насос LVR200-3-C-D	75		95	93	90	87	83,5	79	73,5	67
Вертикальный многоступенчатый насос LVR200-3-2C	75		99,5	97,5	94,5	91,5	89	84	78,5	72
Вертикальный многоступенчатый насос LVR200-3-D	75		104,5	102,5	100	97	93	89	84,5	77,5
Вертикальный многоступенчатый насос LVR200-3-C	75		108	106	103,5	100,5	97,5	93	88	81,5
Вертикальный многоступенчатый насос LVR200-3	90		117,5	116	113,5	110,5	107	103	99	92
Вертикальный многоступенчатый насос LVR200-4-2D	90		131,5	129	125,5	121	115,5	110	103,5	94
Вертикальный многоступенчатый насос LVR200-4-2C	110		138	136	132	128	124	118	111	102,5
Вертикальный многоступенчатый насос LVR200-4-C	110		148	145,5	142,5	138	134	128	122	113
Вертикальный многоступенчатый насос LVR200-4	110		157,5	155,5	152,5	148	143,5	138	132,5	123,5

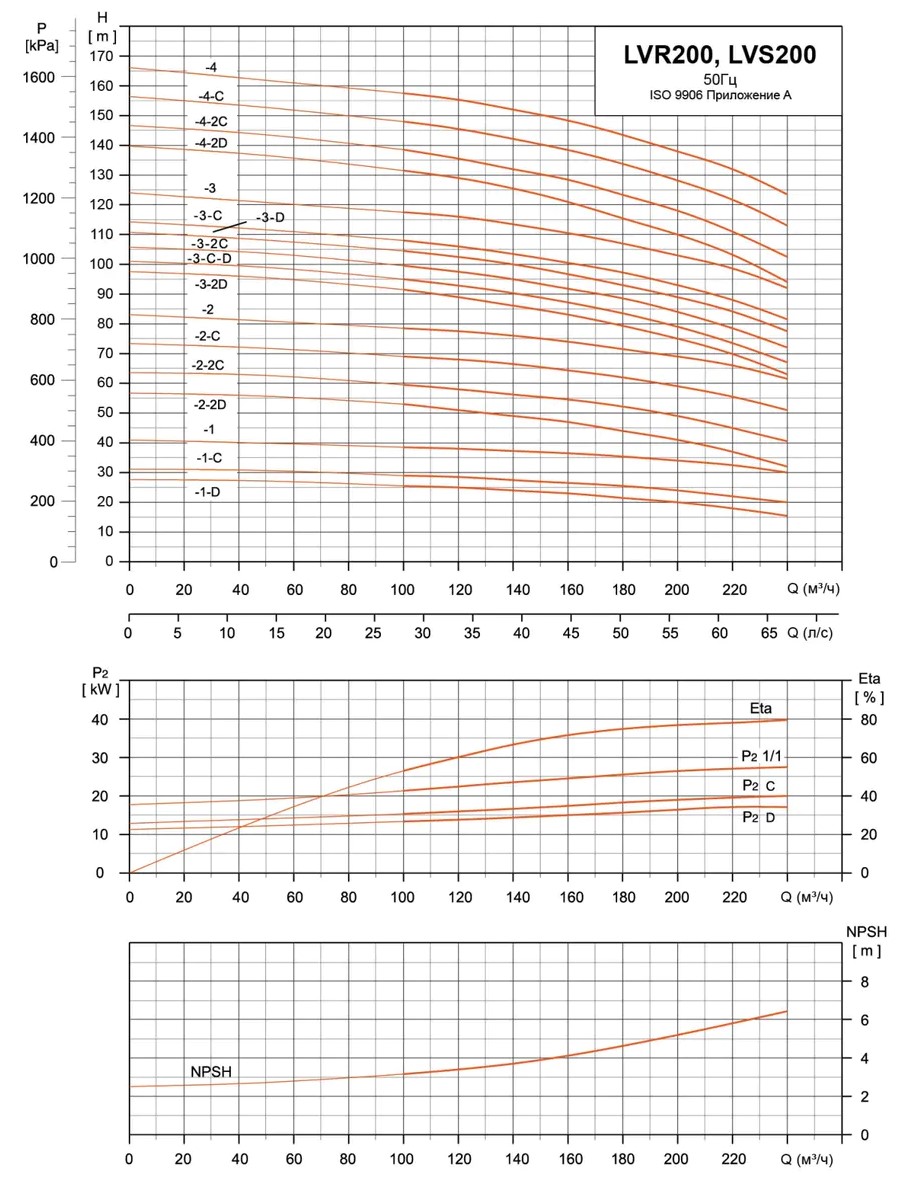

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR120 (150, 200)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Основание	Чугун НТ200
4	Главный диффузор	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Диффузор с подшипником	Нерж. сталь AISI304
7	Рабочее колесо	Нерж. сталь AISI304
8	Конечный диффузор	Нерж. сталь AISI304
9	Крышка насоса	Чугун НТ200
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Муфта	QT400
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304
16	Напряжённая пластина	Нерж. сталь AISI304
17	Цилиндрический корпус насоса	Нерж. сталь AISI304
18	Вал насоса	Нерж. сталь AISI304

Модель: LVS120 (150, 200)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Крышка насоса	Сталь ZG304	Сталь ZG316
10	Основание двигателя	Чугун НТ200
11	Защитный кожух
12	Муфта	QT400
13	Двигатель	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304	Нерж. сталь AISI316
16	Напряжённая пластина	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Цилиндрический корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
18	Вал насоса	Нерж. сталь AISI304	Нерж. сталь AISI316

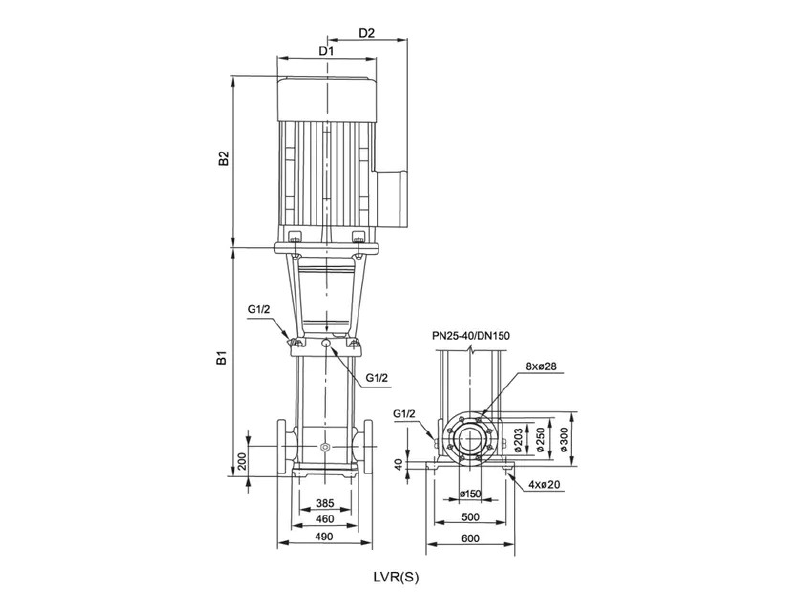

Габаритный чертеж

Модель	DIN фланец(LVR、LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
200-1-D	907	1467	330	250	311	V1
200-1-C	907	1507	380	280	347
200-1	907	1587	420	305	403
200-2-2D	1101	1781	420	305	447
200-2-2C	1101	1816	470	335	504
200-2-C	1131	1916	510	370	595
200-2	1131	1916	510	370	595
200-3-2D	1325	2170	580	410	748
200-3-C-D	1325	2170	580	410	748
200-3-2C	1325	2170	580	410	748
200-3-D	1325	2170	580	410	748
200-3-C	1325	2170	580	410	748
200-3	1325	2220	580	410	817
200-4-2D	1519	2414	580	410	830
200-4-2C	1519	2619	645	530	1180
200-4-C	1519	2619	645	530	1180
200-4	1519	2619	645	530	1180
