LVR120/LVS120 LVR200/LVS200

Вертикальные многоступенчатые насосы LVR150/LVS150

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 80 – 180 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 16 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR150/LVS150:

Производительность до 180 м³ /ч;
Напор до 157 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м3/ч)	80	90	100	110	120	130	140	150	160	170
Вертикальный многоступенчатый насос LVR150-1-1	11	H (м)	18,3	17,8	17,3	17	16	15	14	12,5	11	10
Вертикальный многоступенчатый насос LVR150-1	15		24	23	22,5	22	21,5	20,5	20	18,5	17	16
Вертикальный многоступенчатый насос LVR150-2-2	18,5		37	35,5	34	33	32	31	29	27,5	26	23
Вертикальный многоступенчатый насос LVR150-2-1	22		44,3	43	42	40	39	38,5	37,5	35	33	30
Вертикальный многоступенчатый насос LVR150-2	30		50	49	48	47	45,5	44	42	40	37	34
Вертикальный многоступенчатый насос LVR150-3-2	30		63,5	61	59	57,5	56	54,5	53	49	45,5	42
Вертикальный многоступенчатый насос LVR150-3-1	37		70	68	67	65	63	62	60	56	53	49
Вертикальный многоступенчатый насос LVR150-3	37		78	76,5	75	73	70,5	68	66	63	59	55
Вертикальный многоступенчатый насос LVR150-4-2	45		89	87	84	81,5	79	77	74,5	70,5	65,5	60
Вертикальный многоступенчатый насос LVR150-4-1	45		96,5	94	91,5	89	86,5	84	81,5	77	72,5	67
Вертикальный многоступенчатый насос LVR150-4	55		104	102	100	97	95	91	88	84	79,5	74
Вертикальный многоступенчатый насос LVR150-5-2	55		115,5	112	109	106	102,5	100	97	92	86	79
Вертикальный многоступенчатый насос LVR120-5-1	75		122,5	119,5	117	113,5	111,5	107,5	104,5	99	93,5	87
Вертикальный многоступенчатый насос LVR150-5	75		130	127,5	125	121	119	115	111,5	106,5	101	94,5
Вертикальный многоступенчатый насос LVR150-6-2	75		140	137	133	130	126	121	118	112	106	98
Вертикальный многоступенчатый насос LVR150-6-1	75		148,5	145	141,7	137,5	135	131	127	120,5	114,5	106,5
Вертикальный многоступенчатый насос LVR150-6	75		157	153	149	145	142	139,5	137	130	123,5	116

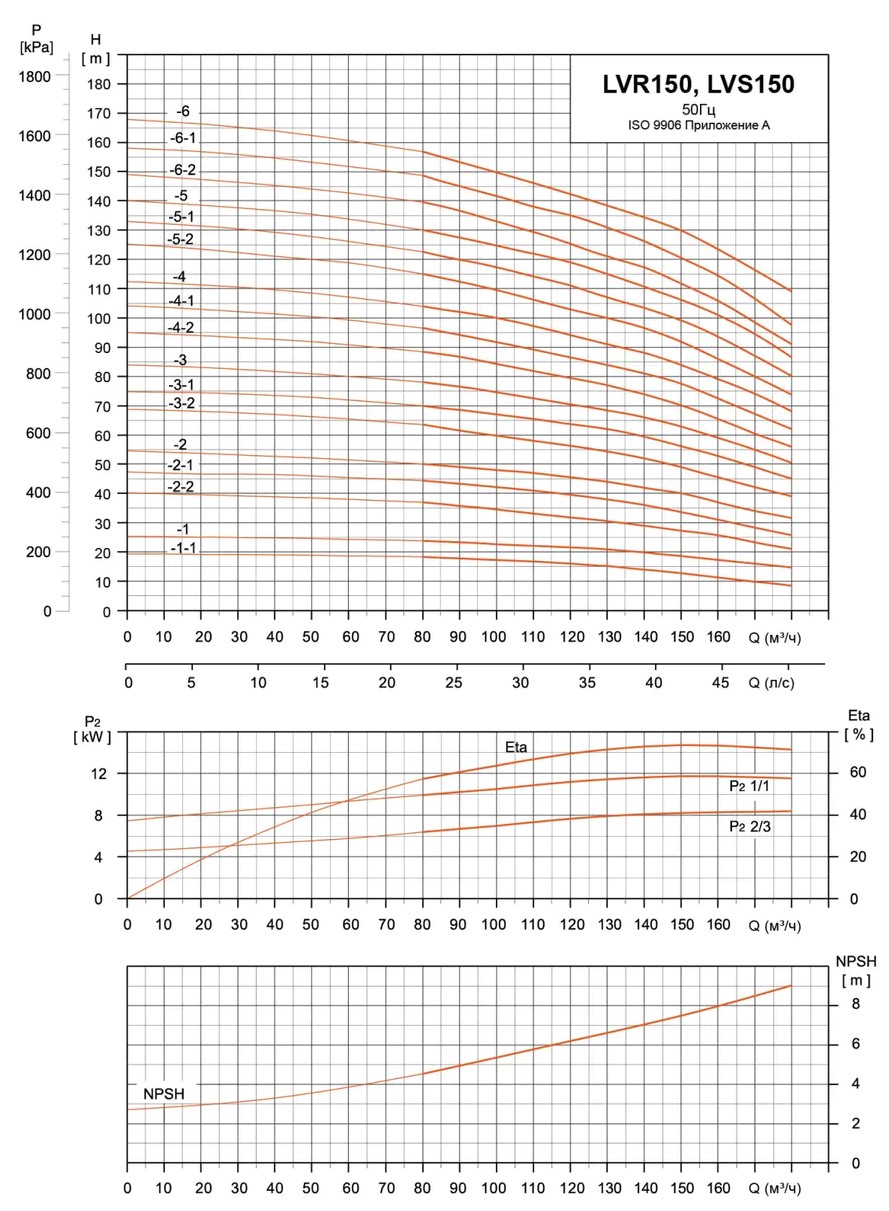

Кривая гидравлической характеристики

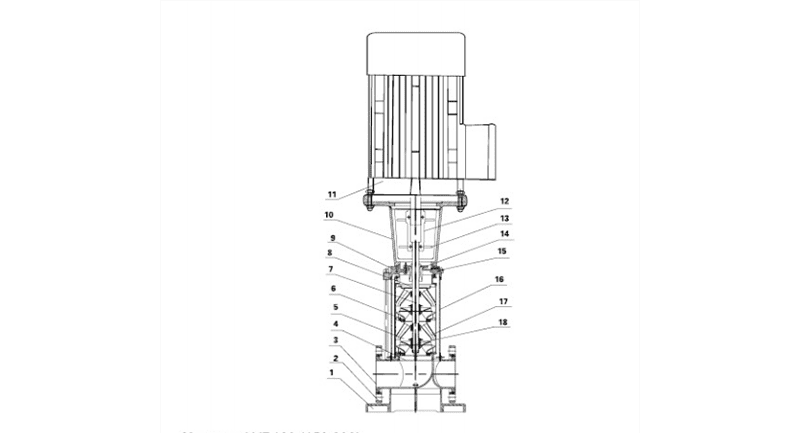

Используемые материалы

Модель: LVR120 (150, 200)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Основание	Чугун НТ200
4	Главный диффузор	Нерж. сталь AISI304
5	Средний диффузор	Нерж. сталь AISI304
6	Диффузор с подшипником	Нерж. сталь AISI304
7	Рабочее колесо	Нерж. сталь AISI304
8	Конечный диффузор	Нерж. сталь AISI304
9	Крышка насоса	Чугун НТ200
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Муфта	QT400
13	Защитный кожух	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304
16	Напряжённая пластина	Нерж. сталь AISI304
17	Цилиндрический корпус насоса	Нерж. сталь AISI304
18	Вал насоса	Нерж. сталь AISI304

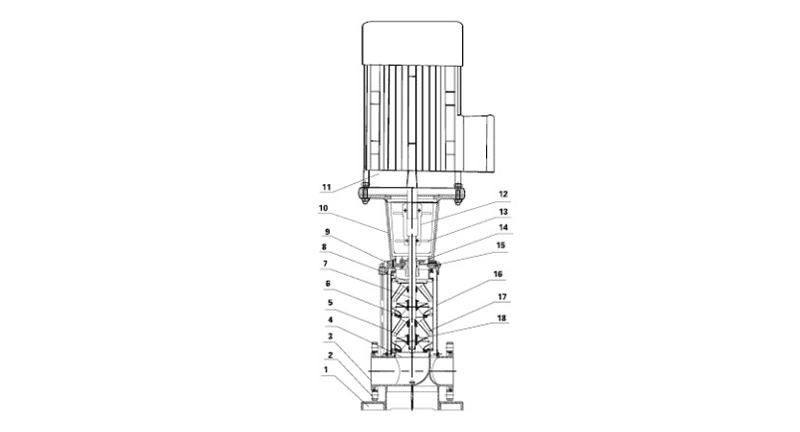

Модель: LVS120 (150, 200)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
5	Средний диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
6	Диффузор с подшипником	Нерж. сталь AISI304	Нерж. сталь AISI316
7	Рабочее колесо	Нерж. сталь AISI304	Нерж. сталь AISI316
8	Конечный диффузор	Нерж. сталь AISI304	Нерж. сталь AISI316
9	Крышка насоса	Сталь ZG304	Сталь ZG316
10	Основание двигателя	Чугун НТ200
11	Защитный кожух
12	Муфта	QT400
13	Двигатель	Нерж. сталь AISI304
14	Уплотнение картриджа
15	Пробка заливочного отверстия	Нерж. сталь AISI304	Нерж. сталь AISI316
16	Напряжённая пластина	Нерж. сталь AISI304	Нерж. сталь AISI316
17	Цилиндрический корпус насоса	Нерж. сталь AISI304	Нерж. сталь AISI316
18	Вал насоса	Нерж. сталь AISI304	Нерж. сталь AISI316

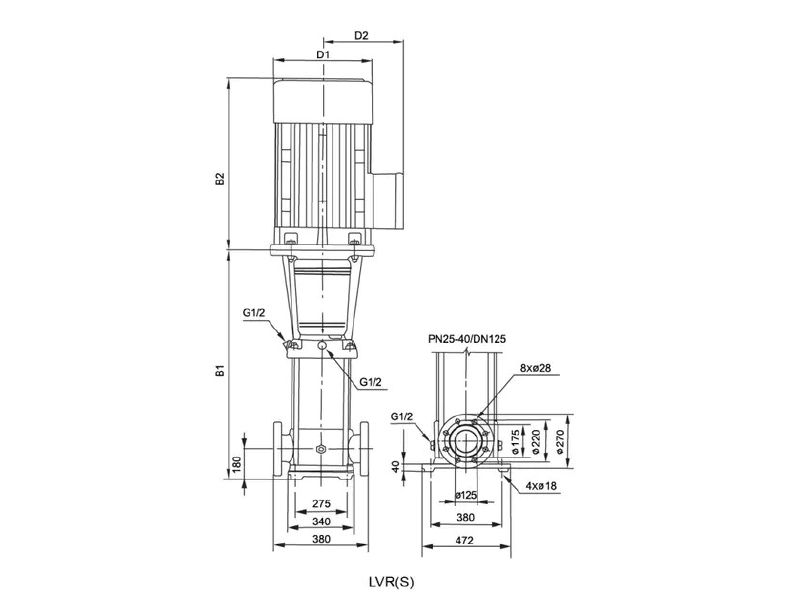

Габаритный чертеж

Модель	DIN фланец(LVR, LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
150-1-1	840	1339	254	175	186	V1
150-1	840	1339	254	175	200
150-2-2	1000	1560	330	250	250
150-2-1	1000	1600	380	280	295
150-2	1000	1680	420	305	317
150-3-2	1160	1840	420	305	360
150-3-1	1160	1840	420	305	360
150-3	1160	1840	420	305	385
150-4-2	1320	2035	470	335	460
150-4-1	1320	2035	470	335	460
150-4	1350	2135	510	370	560
150-5-2	1510	2295	510	370	570
150-5-1	1510	2355	580	410	690
150-5	1510	2355	580	410	690
150-6-2	1670	2515	580	410	700
150-6-1	1670	2515	580	410	700
150-6	1670	2515	580	410	700
