LVR20/LVS20 LVR45/LVS45

Вертикальные многоступенчатые насосы LVR32/LVS32

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 15 – 40 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 28 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR32/LVS32:

Производительность до 40 м³ /ч;
Напор до 269 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	15	20	25	32	35	40
Вертикальный многоступенчатый насос LVR32-1-1	1,5	H (м)	15	14	13	10	8	5
Вертикальный многоступенчатый насос LVR32-1	2,2		18	17	16	13	11,5	9
Вертикальный многоступенчатый насос LVR32-2-2	3		31	29,5	26,5	20,5	17,5	12
Вертикальный многоступенчатый насос LVR32-2	4		37	35,5	32,5	27,5	25	19,5
Вертикальный многоступенчатый насос LVR32-3-2	5,5		50	47	43,5	35,5	31	22,5
Вертикальный многоступенчатый насос LVR32-3	5,5		55,5	53	49	41,5	37,5	29,5
Вертикальный многоступенчатый насос LVR32-4-2	7,5		68,5	65	60	49,5	44	32,5
Вертикальный многоступенчатый насос LVR32-4	7,5		74,5	70,5	66	56	50,5	40
Вертикальный многоступенчатый насос LVR32-5-2	11		88,5	84,5	78	65,5	58,5	45
Вертикальный многоступенчатый насос LVR32-5	11		94,5	90	84	72	65	52
Вертикальный многоступенчатый насос LVR32-6-2	11		107	102	94,5	79,5	71	55
Вертикальный многоступенчатый насос LVR32-6	11		113	108	100	85,5	77,5	61,5
Вертикальный многоступенчатый насос LVR32-7-2	15		127	121	112	94,5	85	66,5
Вертикальный многоступенчатый насос LVR32-7	15		133	126	118	101	92	73,5
Вертикальный многоступенчатый насос LVR32-8-2	15		145	138	128	108	98	76,5
Вертикальный многоступенчатый насос LVR32-8	15		151	144	134	115	104	83
Вертикальный многоступенчатый насос LVR32-9-2	18,5		165	158	147	124	112	88,5
Вертикальный многоступенчатый насос LVR32-9	18,5		171	163	152	131	119	95,5
Вертикальный многоступенчатый насос LVR32-10-2	18,5		184	175	163	138	125	98,5
Вертикальный многоступенчатый насос LVR32-10	18,5		190	181	169	145	133	106
Вертикальный многоступенчатый насос LVR32-11-2	22		203	194	181	154	140	111
Вертикальный многоступенчатый насос LVR32-11	22		209	200	187	161	147	118
Вертикальный многоступенчатый насос LVR32-12-2	22		222	212	197	168	152	121
Вертикальный многоступенчатый насос LVR32-12	22		227	217	203	176	160	128
Вертикальный многоступенчатый насос LVR32-13-2	30		244	233	218	187	169	136
Вертикальный многоступенчатый насос LVR32-13	30		250	239	224	193	177	145
Вертикальный многоступенчатый насос LVR32-14-2	30		263	251	234	201	183	146
Вертикальный многоступенчатый насос LVR32-14	30		269	258	241	207	188	156

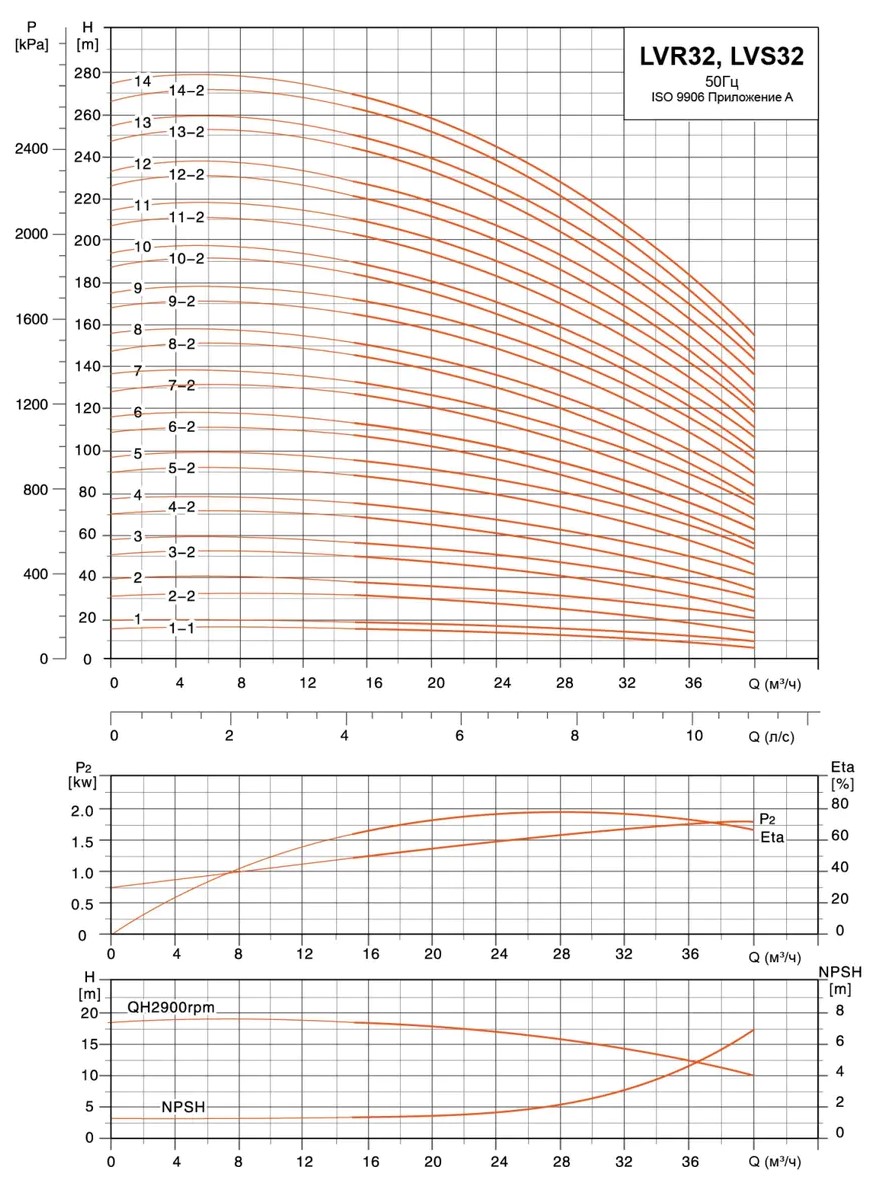

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR32 (45, 64, 90)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Главный диффузор	Нерж сталь AISI304
4	Средний диффузор	Нерж сталь AISI304
5	Диффузор с подшипником	Нерж сталь AISI304
6	Рабочее колесо	Нерж сталь AISI304
7	Втулка вала в сборе
8	Конечный диффузор	Нерж сталь AISI304
9	Вентиляционная пробка	Нерж сталь AISI304
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Защитный кожух	Нерж сталь AISI304
13	Муфта	QT400
14	Уплотнение картриджа
15	НТ200 Крышка насоса	Чугун НТ200
16	Пробка заливочного отверстия	Нерж сталь AISI304
17	Напряжённая пластина	Нерж сталь AISI304
18	Цилиндрический корпус насоса	Нерж сталь AISI304
19	Вал насоса	Нерж сталь AISI304

Модель: LVS32 (45, 64, 90)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
5	Средний диффузор	Нерж сталь AISI304	Нерж сталь AISI316
6	Диффузор с подшипником	Нерж сталь AISI304	Нерж сталь AISI316
7	Рабочее колесо	Нерж сталь AISI304	Нерж сталь AISI316
8	Втулка вала в сборе
9	Конечный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
10	Вентиляционная пробка	Нерж сталь AISI304	Нерж сталь AISI316
11	Основание двигателя	Чугун НТ200
12	Защитный кожух	Нерж сталь AISI304
13	Двигатель
14	Муфта	QT400
15	Уплотнение картриджа
16	Крышка насоса	Сталь ZG304	Сталь ZG316
17	Пробка заливочного отверстия	Нерж сталь AISI304	Нерж сталь AISI316
18	Напряжённая пластина	Нерж сталь AISI304	Нерж сталь AISI316
19	Цилиндрический корпус насоса	Нерж сталь AISI304	Нерж сталь AISI316
20	Вал насоса	Нерж сталь AISI304	Нерж сталь AISI316

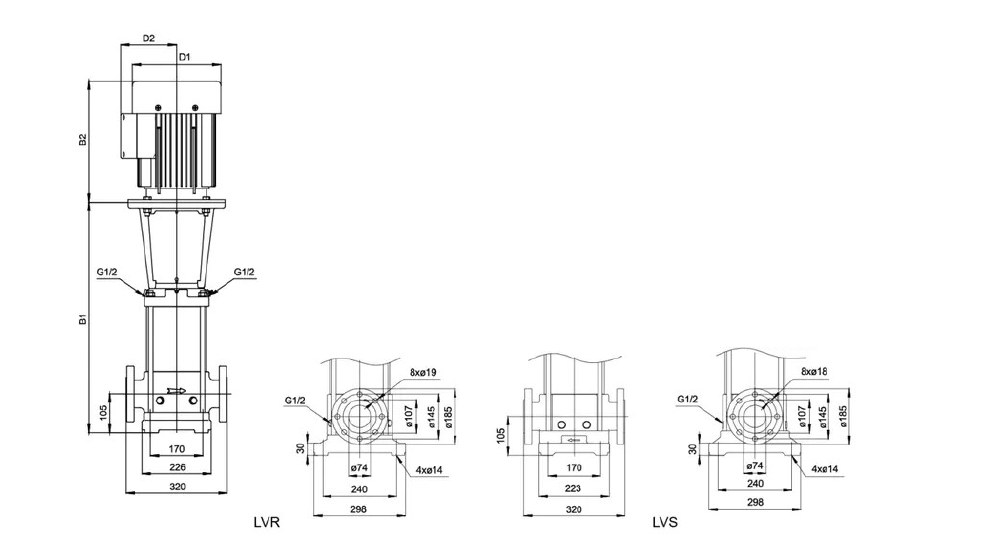

Габаритный чертеж

Модель	DIN фланец(LVR、LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
32-1-1	455	773	164	127	61,7	V18
32-1	455	773	164	127	63,7
32-2-2	525	865	186	120	72,6
32-2	525	865	186	120	74,9
32-3-2	645	1042	210	142	100,9	V1
32-3	645	1042	210	142	100,6
32-4-2	715	1112	210	142	108,7
32-4	715	1112	210	142	108,7
32-5-2	895	1394	254	175	149,2
32-5	895	1394	254	175	149,2
32-6-2	965	1464	254	175	152,1
32-6	965	1464	254	175	152,1
32-7-2	1035	1534	254	175	167,6
32-7	1035	1534	254	175	167,6
32-8-2	1105	1604	254	175	170,7
32-8	1105	1604	254	175	170,7
32-9-2	1175	1735	330	250	221,6
32-9	1175	1735	330	250	221,6
32-10-2	1245	1805	330	250	224,5
32-10	1245	1805	330	250	224,5
32-11-2	1315	1915	380	280	263,3
32-11	1315	1915	380	280	263,4
32-12-2	1385	1985	380	280	266,2
32-12	1385	1985	380	280	266,2
32-13-2	1455	2135	420	305	323,6
32-13	1455	2135	420	305	323,6
32-14-2	1525	2205	420	305	326,5
32-14	1525	2205	420	305	326,5
