LVR32/LVS32 LVR64/LVS64

Вертикальные многоступенчатые насосы LVR45/LVS45

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предназначены для перекачки не вязких, не горючих, не взрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, также для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Возможно использование в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при сплинкерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Широко применяются в системах пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Не вязкие, не горючие, не взрывоопасные, не содержащие твердых включений и волокон жидкости. Жидкости не должны химически взаимодействовать с материалами насоса;
Температура перекачиваемой жидкости: -20 - +120°C;
Диапазон подачи: 22 – 58 м³ /ч;
Уровень PH перекачиваемой жидкости: 4 – 10;
Максимальная температура окружающей среды: +40°C;
Максимальное рабочее давление: 33 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LVR45/LVS45:

Производительность до 58 м³ /ч;
Напор до 323 м.

ДВИГАТЕЛЬ:

Полностью закрытый двигатель, охлаждается с помощью вентилятора;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В;
Двигатель класса IE 2 (IE 3 по запросу).

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	25	30	35	40	45	50	55	58
Вертикальный многоступенчатый насос LVR45-1-1	3	H (м)	20	19,5	18	17	15	12,5	10,5	8
Вертикальный многоступенчатый насос LVR45-1	4		24	23	22	20,5	19	17,5	15	13
Вертикальный многоступенчатый насос LVR45-2-2	5,5		41	39	37	34	30,5	26,5	22	18
Вертикальный многоступенчатый насос LVR45-2	7,5		48,5	46,5	44,5	42	39	35	31	28
Вертикальный многоступенчатый насос LVR45-3-2	11		66	64	61	56,5	52	46	40	35
Вертикальный многоступенчатый насос LVR45-3	11		73,5	71	68	64	59,5	54	47,5	43
Вертикальный многоступенчатый насос LVR45-4-2	15		91	88	84	78,5	72	64,5	56	50
Вертикальный многоступенчатый насос LVR45-4	15		98,5	95	91	85,5	79,5	72,5	64	59
Вертикальный многоступенчатый насос LVR45-5-2	18,5		116	113	107	101	92,5	83,5	73	66
Вертикальный многоступенчатый насос LVR45-5	18,5		124	120	115	108	100	91,5	81	74
Вертикальный многоступенчатый насос LVR45-6-2	22		142	137	131	122	113	103	90	82
Вертикальный многоступенчатый насос LVR45-6	22		149	144	138	130	121	111	98	90
Вертикальный многоступенчатый насос LVR45-7-2	30		168	163	156	147	135	123	109	99
Вертикальный многоступенчатый насос LVR45-7	30		176	171	163	156	144	132	116	108
Вертикальный многоступенчатый насос LVR45-8-2	30		193	187	179	168	155	142	126	115
Вертикальный многоступенчатый насос LVR45-8	30		200	194	187	176	164	149	134	122
Вертикальный многоступенчатый насос LVR45-9-2	30		217	211	202	189	175	159	142	130
Вертикальный многоступенчатый насос LVR45-9	37		226	219	210	199	185	170	151	140
Вертикальный многоступенчатый насос LVR45-10-2	37		243	236	225	212	196	179	159	146
Вертикальный многоступенчатый насос LVR45-10	37		251	243	233	220	205	187	166	154
Вертикальный многоступенчатый насос LVR45-11-2	45		273	264	253	238	222	201	179	164
Вертикальный многоступенчатый насос LVR45-11	45		281	272	261	246	230	209	187	172
Вертикальный многоступенчатый насос LVR45-12-2	45		298	289	276	261	242	220	195	179
Вертикальный многоступенчатый насос LVR45-12	45		306	296	284	268	251	229	204	188
Вертикальный многоступенчатый насос LVR45-13-2	45		323	313	300	283	263	239	212	195

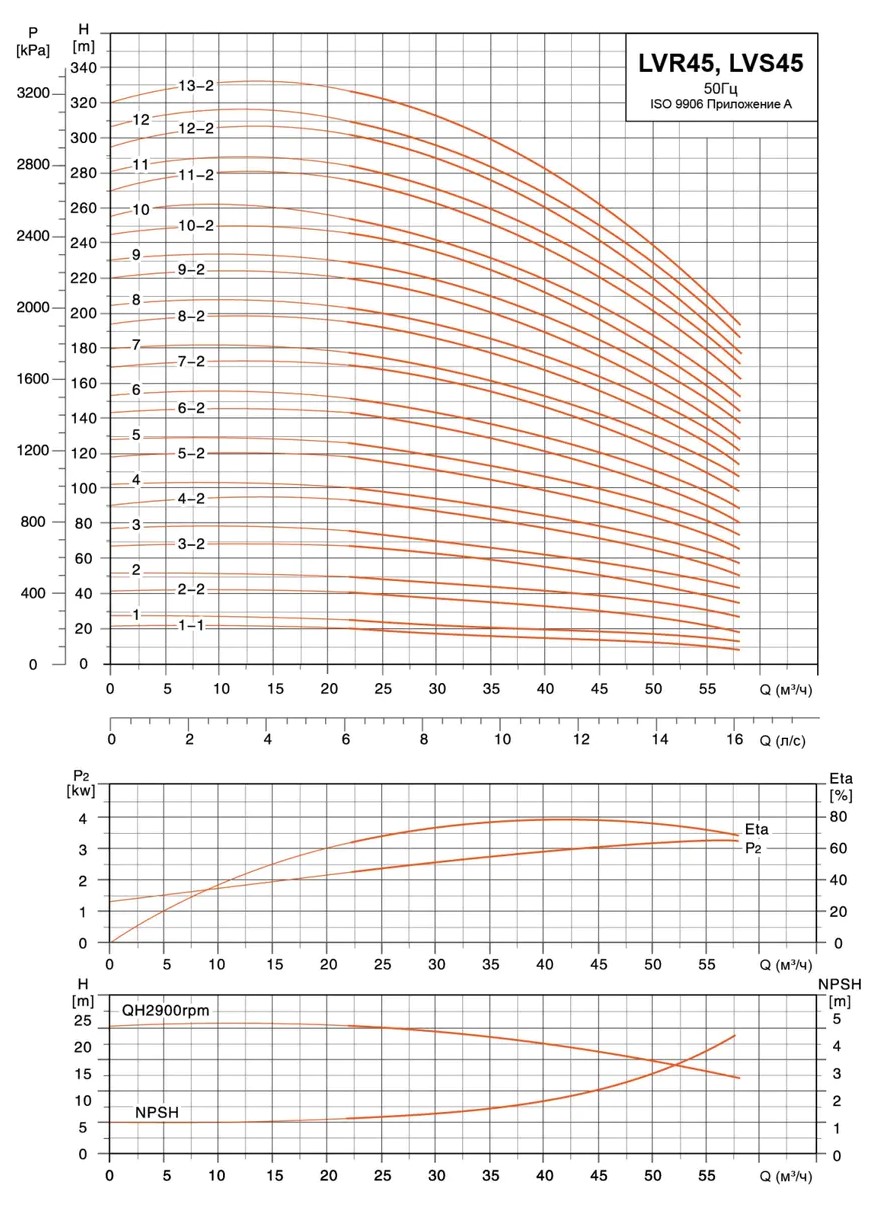

Кривая гидравлической характеристики

Используемые материалы

Модель: LVR32 (45, 64, 90)

	Часть	Используемый материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Главный диффузор	Нерж сталь AISI304
4	Средний диффузор	Нерж сталь AISI304
5	Диффузор с подшипником	Нерж сталь AISI304
6	Рабочее колесо	Нерж сталь AISI304
7	Втулка вала в сборе
8	Конечный диффузор	Нерж сталь AISI304
9	Вентиляционная пробка	Нерж сталь AISI304
10	Основание двигателя	Чугун НТ200
11	Двигатель
12	Защитный кожух	Нерж сталь AISI304
13	Муфта	QT400
14	Уплотнение картриджа
15	НТ200 Крышка насоса	Чугун НТ200
16	Пробка заливочного отверстия	Нерж сталь AISI304
17	Напряжённая пластина	Нерж сталь AISI304
18	Цилиндрический корпус насоса	Нерж сталь AISI304
19	Вал насоса	Нерж сталь AISI304

Модель: LVS32 (45, 64, 90)

	Часть	Используемый материал	Опциональный материал
1	Основание	Чугун НТ200
2	Фланец	Сталь ZG35
3	Шасси	Сталь ZG304	Сталь ZG316
4	Главный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
5	Средний диффузор	Нерж сталь AISI304	Нерж сталь AISI316
6	Диффузор с подшипником	Нерж сталь AISI304	Нерж сталь AISI316
7	Рабочее колесо	Нерж сталь AISI304	Нерж сталь AISI316
8	Втулка вала в сборе
9	Конечный диффузор	Нерж сталь AISI304	Нерж сталь AISI316
10	Вентиляционная пробка	Нерж сталь AISI304	Нерж сталь AISI316
11	Основание двигателя	Чугун НТ200
12	Защитный кожух	Нерж сталь AISI304
13	Двигатель
14	Муфта	QT400
15	Уплотнение картриджа
16	Крышка насоса	Сталь ZG304	Сталь ZG316
17	Пробка заливочного отверстия	Нерж сталь AISI304	Нерж сталь AISI316
18	Напряжённая пластина	Нерж сталь AISI304	Нерж сталь AISI316
19	Цилиндрический корпус насоса	Нерж сталь AISI304	Нерж сталь AISI316
20	Вал насоса	Нерж сталь AISI304	Нерж сталь AISI316

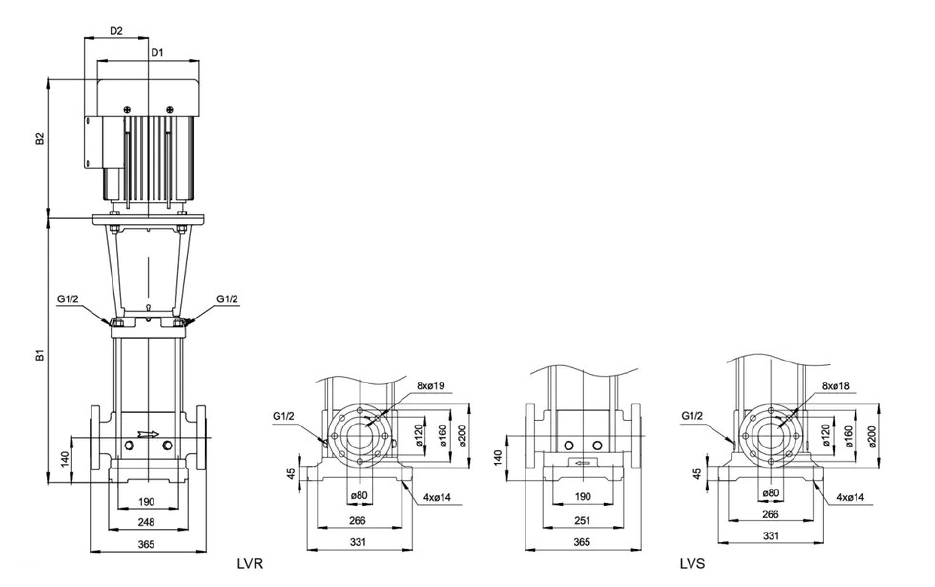

Габаритный чертеж

Модель	DIN фланец(LVR、LVS)		D1	D2	Вес нетто (кг)	Номер ремонта двигателя
Модель	B1	B1+B2	D1	D2	Вес нетто (кг)	Номер ремонта двигателя
45-1-1	560	900	186	120	81	V18
45-1	560	900	186	120	83,2	V1
45-2-2	640	1037	210	142	111,3
45-2	640	1037	210	142	115,5
45-3-2	830	1329	254	175	157,6
45-3	830	1329	254	175	157,6
45-4-2	910	1409	254	175	173,1
45-4	910	1409	254	175	173,1
45-5-2	990	1550	330	250	225
45-5	990	1550	330	250	225
45-6-2	1070	1670	380	280	264,8
45-6	1070	1670	380	280	264,8
45-7-2	1150	1830	420	305	325,2
45-7	1150	1830	420	305	325,2
45-8-2	1230	1910	420	305	328,2
45-8	1230	1910	420	305	328,2
45-9-2	1310	1990	420	305	330,9
45-9	1310	1990	420	305	349
45-10-2	1390	2070	420	305	352,5
45-10	1390	2070	420	305	352,5
45-11-2	1470	2185	470	335	416,3
45-11	1470	2185	470	335	416,3
45-12-2	1550	2265	470	335	419,1
45-12	1550	2265	470	335	419,1
45-13-2	1630	2345	470	335	421,9
