WTS(R)5 WTS(R)15

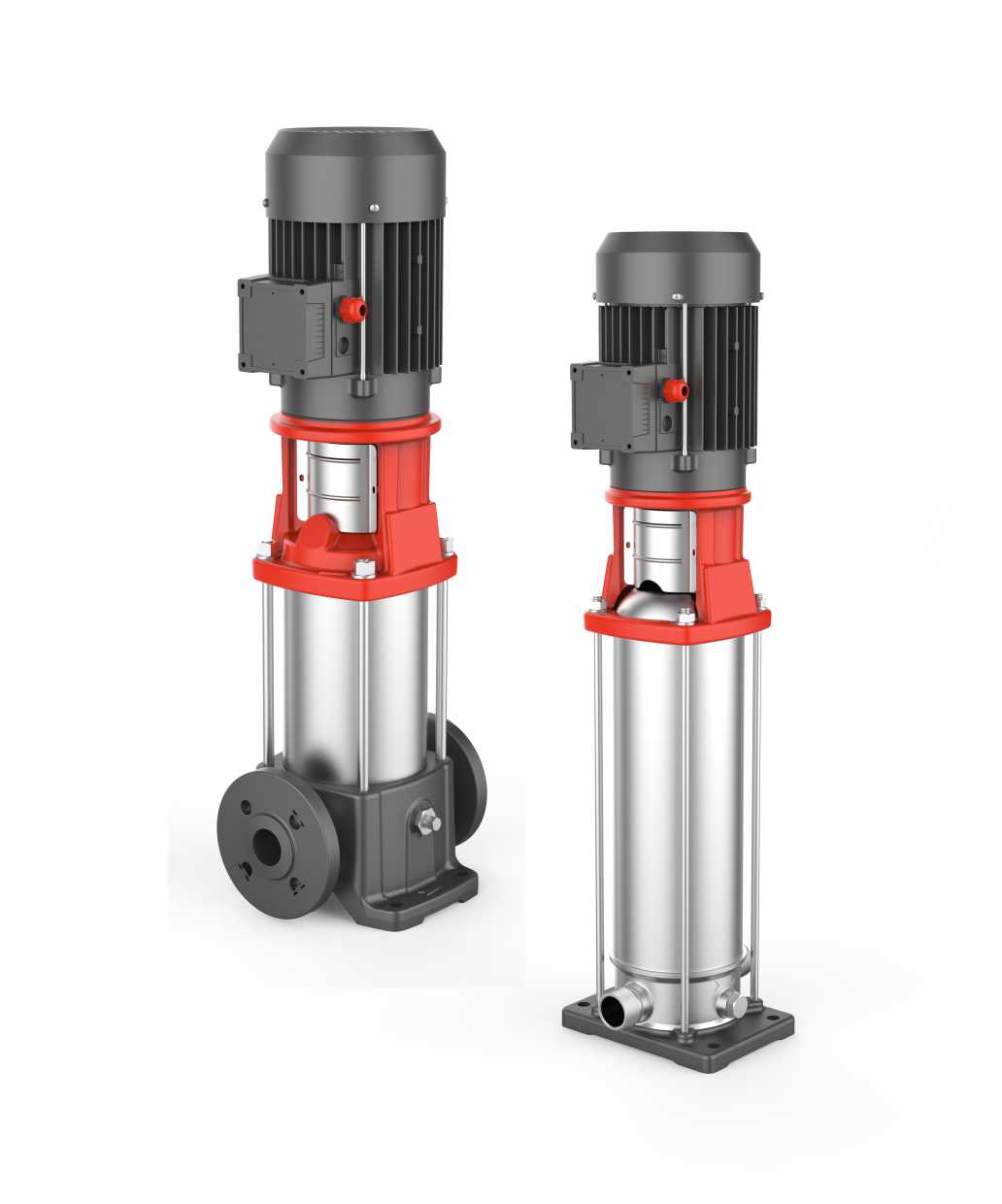

Вертикальные многоступенчатые насосы WTS(R)10

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы обратного осмоса, ультрафильтрации, дистилляции, сепараторы;
Водоснабжение высотных зданий, фильтрация и перекачка воды на водопроводных станциях, повышение давления в магистральных трубопроводах;
Системы мойки и очистки, подпитки котлов, циркуляции охлаждающей воды, системы водоподготовки;
Спринклерный полив, капельное орошение;
Пищевая промышленность и производство напитков;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Невоспламеняющиеся и невзрывоопасные жидкости низкой вязкости, не содержащие твердых частиц или волокон. Жидкости не должны содержать химических примесей, воздействующих на материалы насоса. При перекачивании жидкостей, плотность или вязкость которых превышает плотность или вязкость воды, следует использовать двигатель с более высокой выходной мощностью.

Температура перекачиваемой жидкости: -15°C -+ 70°C

Диапазон расхода: 1- 28,5 м3/ч

Значение рН жидкости: 3 - 9

Максимальная температура окружающей среды: +40°C

Максимальное рабочее давление: 25 бар

Высота над уровнем моря: до 1000 м

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTR:

Диапазон производительности: 1- 28,5 м3/ч
Напор до 230м

ДВИГАТЕЛЬ:

Полностью закрытый корпус с вентиляторным охлаждением
Класс защиты корпуса: IPX4

Технические параметры

Модель	Мощность	Q (м³/ч)	5	6	8	10	12	13
WTR/S10-2	0,75	H(M)	20	19	18	15	12	10
WTR/S(m)10-3	1,1		30	29	26	23	18	16
WTR/S(m)10-4	1,5		40	40	36	32	26	23
WTR/S(m)10-5	2,2		51	50	46	40	33	29
WTR/S(m)10-6	2,2		61	59	55	48	39	35
WTR/S10-7	3		72	70	65	56	46	41
WTR/S10-8	3		82	80	74	64	53	46
WTR/S10-9	3		92	89	82	70	59	52
WTR/S10-10	4		102	100	93	80	66	59
WTR/S10-12	4		122	119	110	95	79	69
WTR/S10-14	5,5		142	140	130	113	94	82
WTR/S10-16	5,5		162	159	148	128	106	93
WTR/S10-18	7,5		185	182	169	147	123	109
WTR/S10-20	7,5		206	201	188	164	136	119
WTR/S10-22	7,5		226	221	206	178	147	130

Модель	WTR максимальное рабочее давление (бар)		WTS Максимальное рабочее давление (бар)
Модель	Овальный фланец	DIN-фланец	WTS Максимальное рабочее давление (бар)
WTS(R)2	16	25	25
WTS(R)3	16	25	25
WTS(R)4	16	25	25
WTS(R)5	16	25	25
WTS(R)10	25		25
WTS(R)15	25		25
WTS(R)20	25		25

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

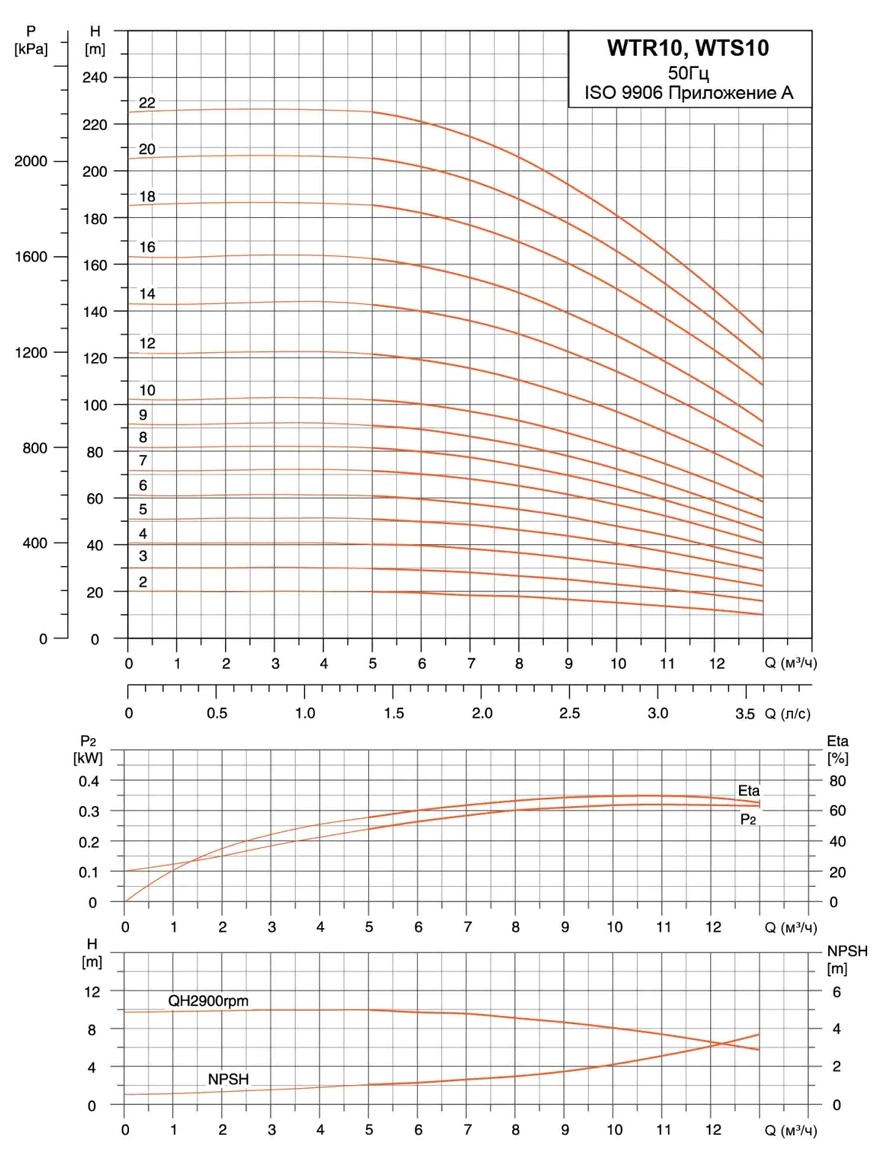

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Свободный фланец	ZG35	24	Средний диффузор	304
2	Хомут	304	25	Рукав	304
3	Пластина основания	ADC12	26	Окончательный диффузор
4	Дренажная пробка		27	Окончательный диффузор	304
5	Уплотнительное кольцо	EPDM	28	Позиционирующая втулка для вала	304
6a	Основание (WTS)	304	29	Вал насоса	316
6b	Основание (WTR)	HT200	30	Стяжная планка	45#
7	Уплотнительное кольцо	EPDM	31	Заклепки	BL2
8	Корпус насоса	304	32	Шильда насоса	1060
9	Болт с шестигранной головкой	304	33	Плоская прокладка	304
10	Пружинная прокладка	304	34	Гайка с шестигранной головкой	304
11	Плоская прокладка	304	35	Вентиляционная заглушка
12	Входной сальник	304	36	Защитная пластина	304
13	Стяжная планка	304	37	Винт с крестообразным углублением	304
14	Первичный диффузор		38	Болт с внутренним шестигранником
15	Износостойкий диск	PTFE	39	Муфта	QT400
16	Износостойкая крышка	304	40	Двигатель
17	Самоконтрящаяся гайка	304	41	Цилиндрический штифт	304
18	Втулка конца вала	304	42	Механическое уплотнение картриджа
19	Рабочее колесо	304	43	Пружинная прокладка	65Mn
20	Втулка	304	44	Болт с шестигранной головкой
21	Втулка подшипника	WC	45	Основание двигателя	HT200
22	Диффузор с подшипником		46	Крышка насоса	304
23	Втулка	304	47	Регулировочная прокладка	EPDM

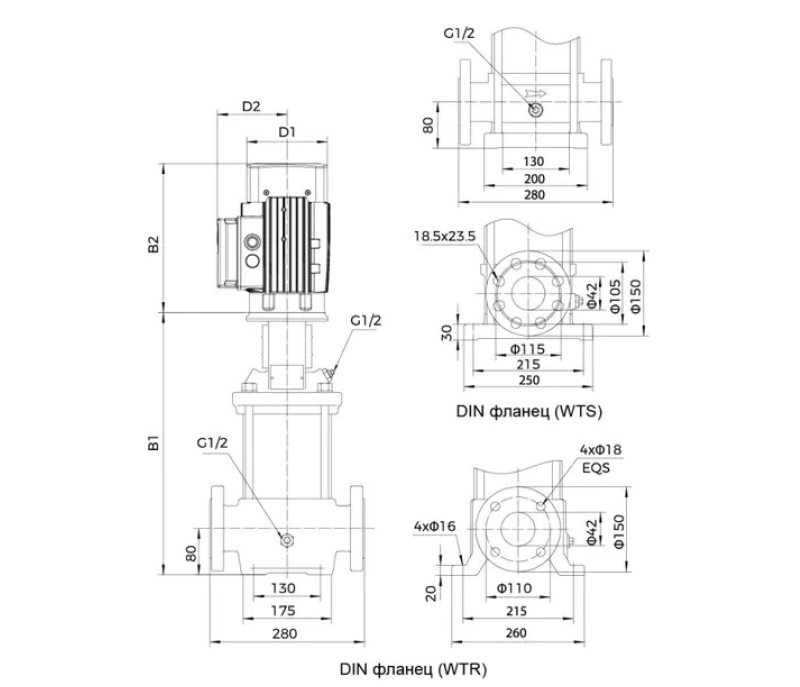

Габаритный чертеж

Модель (WTR)	DIN фланец (WTR)		DIN фланец (WTS)		D1	D2
Модель (WTR)	B1	B1+B2	B1	B1+B2	D1	D2
WTR/S10-2	369	589	367	587	146	96
WTR/S(m)10-3	399	674	397	672	150	130
WTR/S(m)10-4	429	704	427	702	150	130
WTR/S(m)10-5	459	734	457	732	150	130
WTR/S(m)10-6	489	764	487	762	150	130
WTR/S10-7	524	847	522	845	164	130
WTR/S10-8	554	877	552	875	164	130
WTR/S10-9	584	907	582	905	164	130
WTR/S10-10	614	957	612	955	186	128
WTR/S10-12	674	1017	672	1015	186	128
WTR/S10-14	766	1162	764	1160	210	146
WTR/S10-16	826	1222	824	1220	210	146
WTR/S10-18	886	1282	884	1280	210	146
WTR/S10-20	946	1342	944	1340	210	146
WTR/S10-22	1006	1402	1004	1400	210	146
