WTS(R)4 WTS(R)10

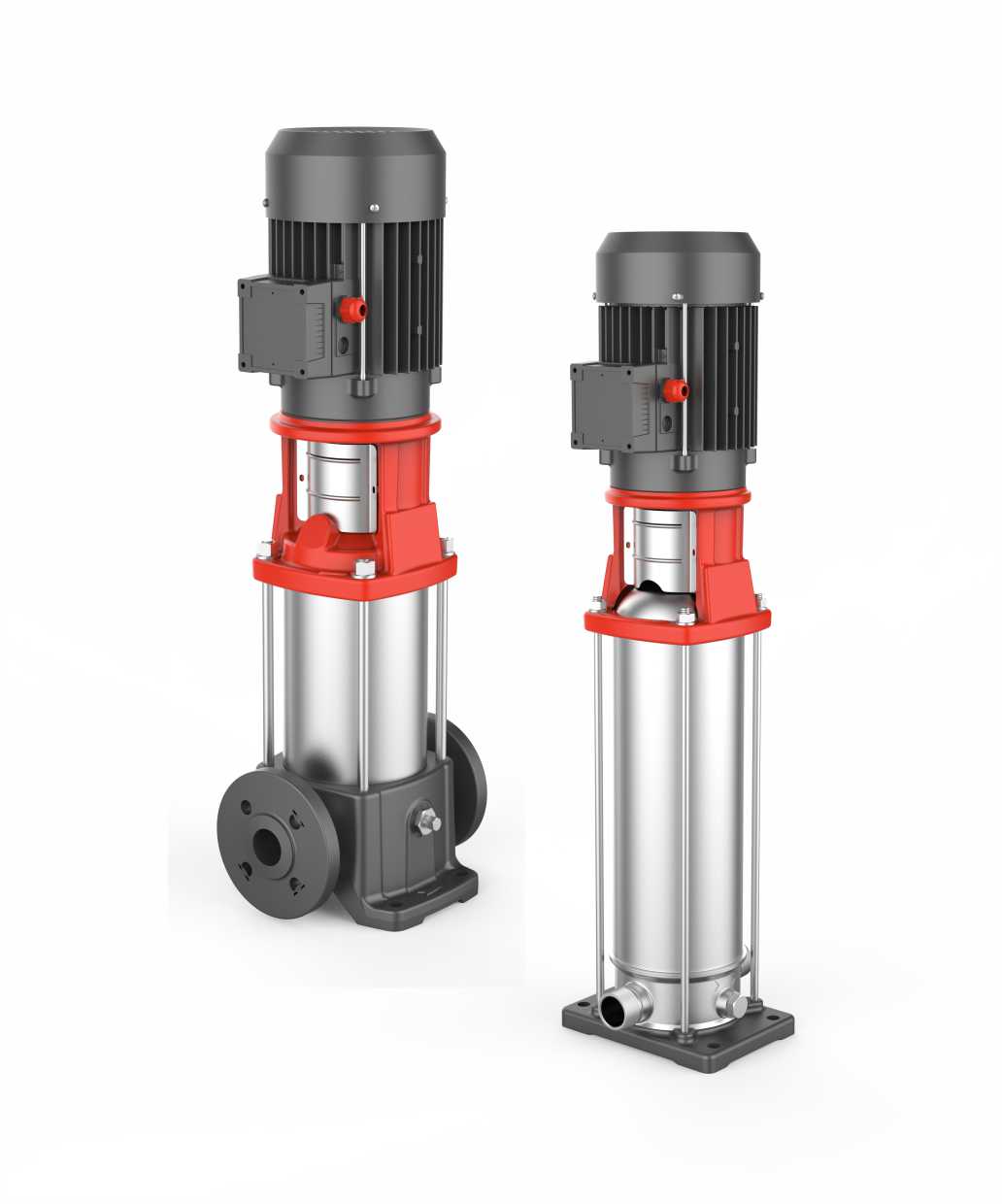

Вертикальные многоступенчатые насосы WTS(R)5

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы обратного осмоса, ультрафильтрации, дистилляции, сепараторы;
Водоснабжение высотных зданий, фильтрация и перекачка воды на водопроводных станциях, повышение давления в магистральных трубопроводах;
Системы мойки и очистки, подпитки котлов, циркуляции охлаждающей воды, системы водоподготовки;
Спринклерный полив, капельное орошение;
Пищевая промышленность и производство напитков;
Системы пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Невоспламеняющиеся и невзрывоопасные жидкости низкой вязкости, не содержащие твердых частиц или волокон. Жидкости не должны содержать химических примесей, воздействующих на материалы насоса. При перекачивании жидкостей, плотность или вязкость которых превышает плотность или вязкость воды, следует использовать двигатель с более высокой выходной мощностью.

Температура перекачиваемой жидкости: -15°C -+ 70°C

Диапазон расхода: 1- 28,5 м3/ч

Значение рН жидкости: 3 - 9

Максимальная температура окружающей среды: +40°C

Максимальное рабочее давление: 25 бар

Высота над уровнем моря: до 1000 м

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTR:

Диапазон производительности: 1- 28,5 м3/ч
Напор до 230м

ДВИГАТЕЛЬ:

Полностью закрытый корпус с вентиляторным охлаждением
Класс защиты корпуса: IPX4

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	2,5	3	4	5	6	7	8	8,5
WTR5-2	0,37	H(м)	12	12	10	9	7	6	4	3,5
WTR5-3	0,55		19	18	16	15	12	10	8	6
WTR5-4	0,55		24	24	22	19	16	14	10,5	9
WTR5-5	0,75		31	30	28	24	22	18	15	12
WTR(m)5-6	1,1		38	37	34	28	27	23	19	15
WTR/S(m)5-7	1,1		44	42	40	32	32	27	22	19
WTR/S(m)5-8	1,1		50	48	45	40	36	31	25	21
WTR/S(m)5-9	1,5		59	56	53	47	44	37	31	26
WTR/S(m)5-10	1,5		65	62	59	53	48	41	34	29
WTR/S(m)5-11	2,2		73	70	66	59	54	47	38	35
WTR/S(m)5-12	2,2		78	76	72	63	59	51	42	38
WTR/S(m)5-13	2,2		85	82	78	68	64	55	45	40
WTR/S(m)5-14	2,2		91	89	83	74	69	60	58	53
WTR/S(m)5-15	2,2		98	95	89	79	74	63	52	46
WTR/S(m)5-16	2,2		103	101	95	85	78	68	55	49
WTR/S5-18	3		118	115	109	98	90	78	65	58
WTR/S5-20	3		130	127	120	108	100	87	72	64
WTR/S5-22	4		145	142	134	120	112	97	80	72
WTR/S5-24	4		158	154	146	132	122	106	88	78
WTR/S5-26	4		170	166	157	145	132	115	95	85
WTR/S5-29	4		192	188	178	155	149	131	109	98

Модель	WTR максимальное рабочее давление (бар)		WTS Максимальное рабочее давление (бар)
Модель	Овальный фланец	DIN-фланец	WTS Максимальное рабочее давление (бар)
WTS(R)2	16	25	25
WTS(R)3	16	25	25
WTS(R)4	16	25	25
WTS(R)5	16	25	25
WTS(R)10	25		25
WTS(R)15	25		25
WTS(R)20	25		25

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

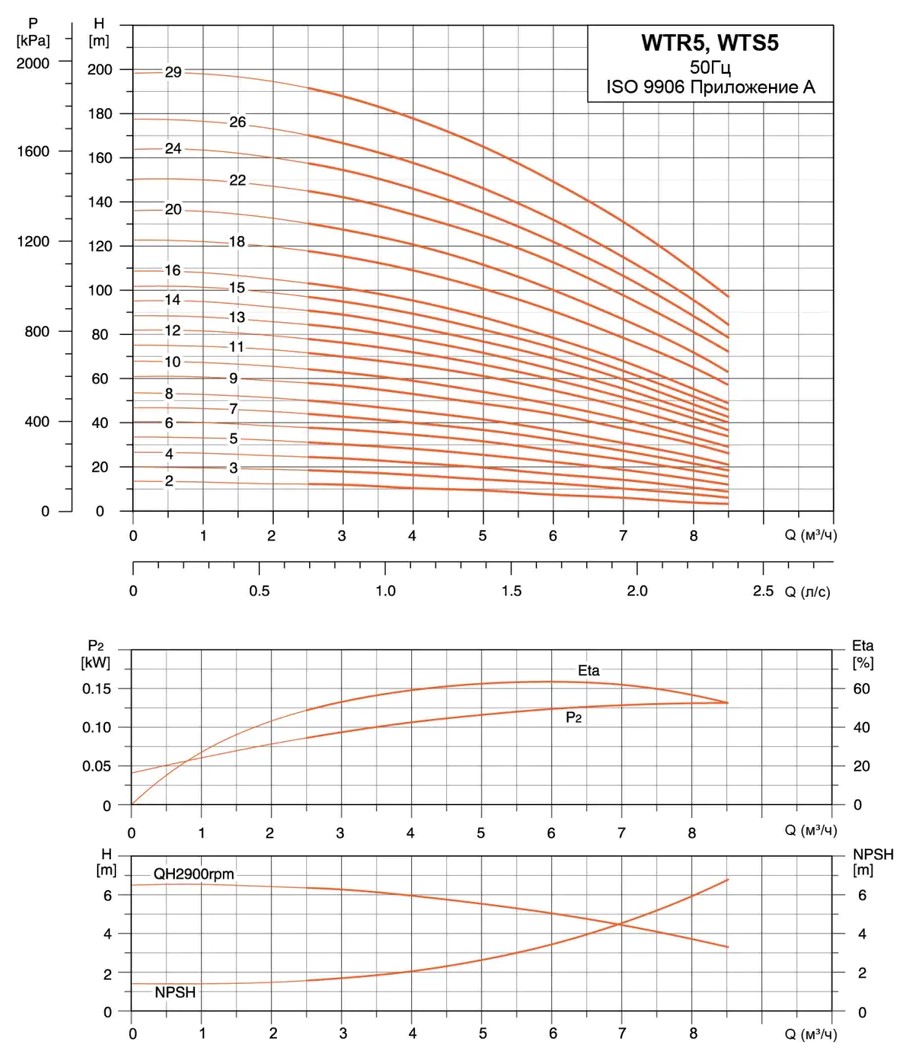

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Пластина основания	ADC12	23	Шильда насоса	1060
2	Дренажная пробка		24	Прокладка	304
3	Уплотнительное кольцо	EPDM	25	Гайка с шестигранной головкой	304
4a	Основание	HT200	26	Вентиляционная заглушка
4b	Основание	HT200	27	Защитная пластина	304
4c	Основание	ZG07Cr19Ni10	28	Винт с крестообразным шлицем	304
5	Уплотнительное кольцо	NBR	29	Болт с внутренним шестигранником
6	Корпус насоса	304	30	Полумуфта
7	Первичный диффузор		31	Двигатель
8	Износостойкий диск	PTFE	32	Штифт цилиндра	304
9	Крышка износостойкого диска	304	33	Картриджное механическое уплотнение
10	Гайка	304	34	Пружинная прокладка	65Mn
11	Втулка конца вала	304	35	Шестигранная гайка
12	Рабочее колесо	304	36	Основание двигателя	HT200
13	Диффузор с подшипником		37	Крышка насоса	ZG07Cr19Ni10
14	Втулка для направляющего подшипника	Sic	38	Стяжная планка	45#
15	Втулка	304	39	Прокладка фланца	CSA50
16	Средний диффузор		40	Овальный фланец	HT200
17	Втулка	304	41	Плоская прокладка
18	Конечный диффузор	304	42	Пружинная прокладка	65Mn
19	Втулка для позиционирования вала	304	43	Болт с шестигранной головкой
20	Вал насоса	304	44	Многоразовый фланец	ZG35
21	Волновая пружина	304	45	Хомут	304
22	Заклепки	BL2

Габаритный чертеж

Модель (WTR)	DIN фланец (WTR)		DIN фланец (WTS)		D1	D2
Модель (WTR)	B1	B1+B2	B1	B1+B2	D1	D2
WTR5-2	-	-	281	489	128	86
WTR5-3	-	-	308	516	128	86
WTR5-4	-	-	335	543	128	86
WTR5-5	-	-	366	586	146	96
WTR(m)5-6	-	-	409	684	150	130
WTR/S(m)5-7	412,5	687	436	711	150	130
WTR/S(m)5-8	439,5	714	463	738	150	130
WTR/S(m)5-9	466,5	741	490	765	150	130
WTR/S(m)5-10	493,5	768	517	792	150	130
WTR/S(m)5-11	520,5	795	544	819	150	130
WTR/S(m)5-12	547,5	822	571	846	150	130
WTR/S(m)5-13	574,5	849	598	873	150	130
WTR/S(m)5-14	601,5	876	625	900	150	130
WTR/S(m)5-15	628,5	903	652	927	150	130
WTR/S(m)5-16	655,5	930	679	954	150	130
WTR/S5-18	713,5	1036	738	1061	164	130
WTR/S5-20	767,5	1090	792	1115	164	130
WTR/S5-22	821,5	1164	846	1189	186	128
WTR/S5-24	875,5	1218	900	1243	186	128
WTR/S5-26	929,5	1272	954	1297	186	128
WTR/S5-29	1010,5	1353	1035	1378	186	128
