WTS(R)3

Вертикальные многоступенчатые насосы WTS(R)2

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы кондиционирования, системы ультрафильтрации, системы дистилляции, сепараторы, бассейны;
Водоснабжение и водоотведение для высотных зданий, фильтрация и перекачка на гидротехнических сооружениях, повышение давления в магистральной трубе;
Система мойки и очистки, подача котла, циркуляция охлаждающей воды, системы очистки воды и вспомогательные системы;
Спринклерное орошение, капельное орошение;
Пищевая промышленность и производство напитков;
Система пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Низковязкие, негорючие и невзрывоопасные жидкости, не содержащие твердых частиц или волокон. Жидкости не должны оказывать химического воздействия на материал насоса. При перекачивании жидкостей с плотностью или вязкостью выше, чем у воды, следует использовать двигатель с более высокой выходной мощностью;
Температура жидкости: 15-70 °С;
Уровень PH перекачиваемой жидкости: 4-10;
Максимальная температура окружающей среды: +40°C;
Максимальное давление: 25 бар;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTS2:

Производительность до 3,5 м³ /ч;
Напор до 197 м.

ДВИГАТЕЛЬ:

IE2 (кроме двигателя мощностью 4 кВт) - высокий класс энергоэффективности;
Полностью закрытый и с вентиляторным охлаждением;
Класс защиты: IPX4;
Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

2 года.

Технические параметры

Модель	Мощность (кВт)	Q(м3/ч)	1	1,2	1,6	2	2,5	2,8	3,2	3,5
WTS(m)2-11	1,1	H(m)	98	95	89	82	71,5	64	54	44
WTS(m)2-13	1,5		116	114	106	98	86,5	78	65	52
WTS(m)2-15	1,5		134	130	123	112	98	90	73	60
WTS(m)2-18	2,2		161	157	148	136	122	108	91	76
WTS(m)2-22	2,2		197	192	180	165	145	130	110	90

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

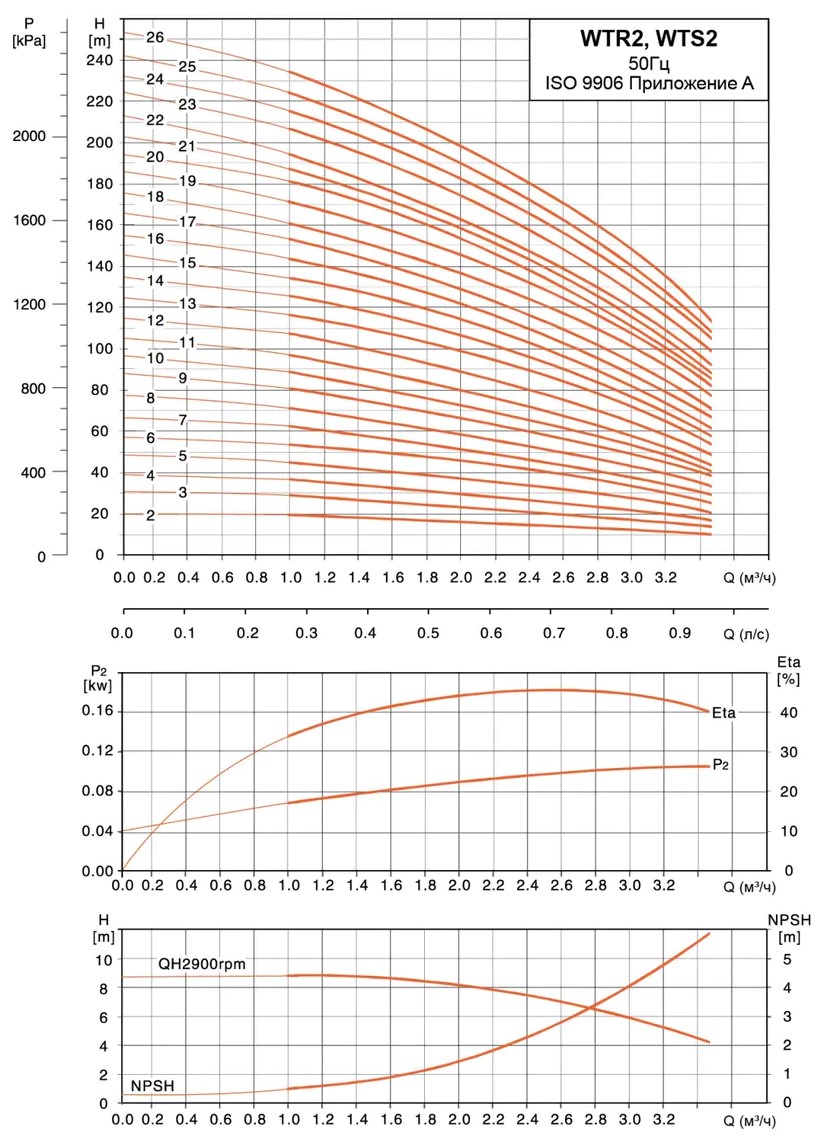

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Пластина основания	ADC12	23	Шильда насоса	1060
2	Дренажная пробка		24	Прокладка	304
3	Уплотнительное кольцо	EPDM	25	Гайка с шестигранной головкой	304
4a	Основание	HT200	26	Вентиляционная заглушка
4b	Основание	HT200	27	Защитная пластина	304
4c	Основание	ZG07Cr19Ni10	28	Винт с крестообразным шлицем	304
5	Уплотнительное кольцо	NBR	29	Болт с внутренним шестигранником
6	Корпус насоса	304	30	Полумуфта
7	Первичный диффузор		31	Двигатель
8	Износостойкий диск	PTFE	32	Штифт цилиндра	304
9	Крышка износостойкого диска	304	33	Картриджное механическое уплотнение
10	Гайка	304	34	Пружинная прокладка	65Mn
11	Втулка конца вала	304	35	Шестигранная гайка
12	Рабочее колесо	304	36	Основание двигателя	HT200
13	Диффузор с подшипником		37	Крышка насоса	ZG07Cr19Ni10
14	Втулка для направляющего подшипника	Sic	38	Стяжная планка	45#
15	Втулка	304	39	Прокладка фланца	CSA50
16	Средний диффузор		40	Овальный фланец	HT200
17	Втулка	304	41	Плоская прокладка
18	Конечный диффузор	304	42	Пружинная прокладка	65Mn
19	Втулка для позиционирования вала	304	43	Болт с шестигранной головкой
20	Вал насоса	304	44	Многоразовый фланец	ZG35
21	Волновая пружина	304	45	Хомут	304
22	Заклепки	BL2

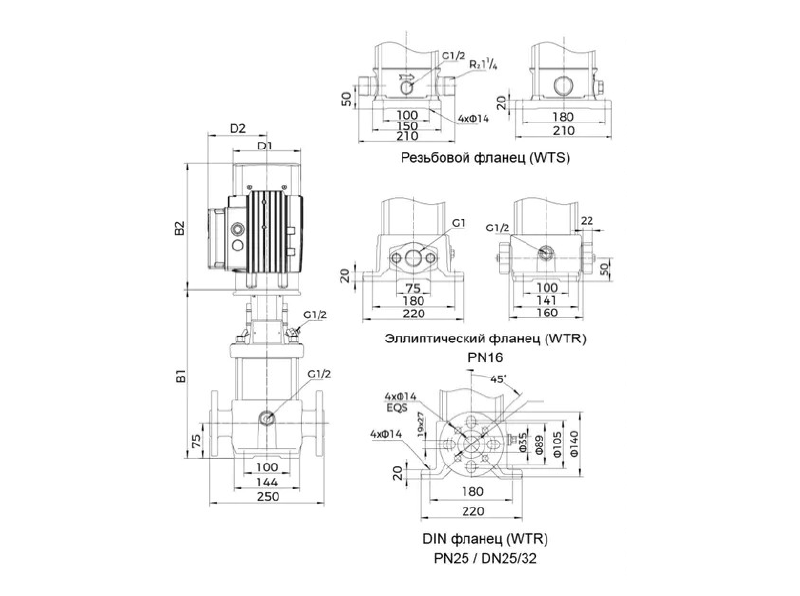

Габаритный чертеж

Модель	Резьбовое соединение (WTS)		DIN фланец (WTR)		D1	D2
Модель	B1	B1+B2	B1	B1+B2	D1	D2
WTR2-2	-	-	281	489	128	86
WTR2-3	-	-	281	489	128	86
WTR 2-4	-	-	299	507	128	86
WTR 2-5	-	-	317	525	128	86
WTR2-6	-	-	339	559	146	96
WTR2-7	-	-	357	577	146	96
WTR(m)2-8	-	-	391	666	150	130
WTR(m)2-9	-	-	409	684	150	130
WTR/S(m)2-10	403,5	678	427	702	150	130
WTR/S(m)2-11	422	696	445	720	150	130
WTR/S(m)2-12	439,5	714	463	738	150	130
WTR/S(m)2-13	458	732	481	756	150	130
WTR/S(m)2-14	475,5	750	499	774	150	130
WTR/S(m)2-15	494	768	517	792	150	130
WTR/S(m)2-16	511,5	786	535	810	150	130
WTR/S(m)2-17	529,5	804	553	828	150	130
WTR/S(m)2-18	548	822	571	846	150	130
WTR/S(m)2-19	565,5	840	589	864	150	130
WTR/S(m)2-20	583,5	858	607	882	150	130
WTR/S(m)2-21	601,5	876	625	900	150	130
WTR/S(m)2-22	620	894	643	918	150	130
WTR/S2-23	641,5	964	666	989	164	130
WTR/S2-24	659,5	982	684	1007	164	130
WTR/S2-25	677,5	1000	702	1025	164	130
WTR/S2-26	695,5	1018	720	1043	164	130
