WTS(R)2 WTS(R)4

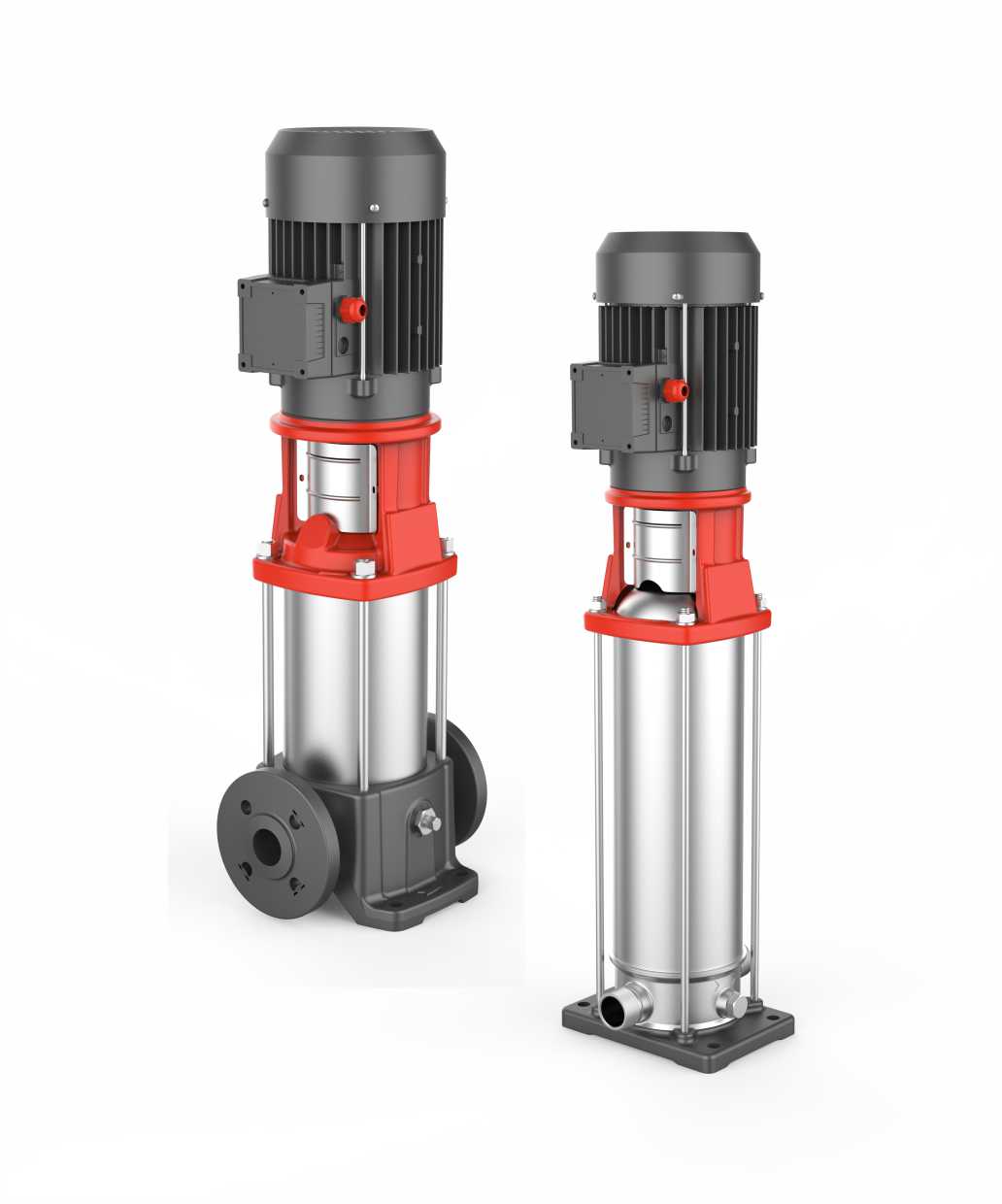

Вертикальные многоступенчатые насосы WTS(R)3

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

Системы кондиционирования, системы ультрафильтрации, системы дистилляции, сепараторы, бассейны;
Водоснабжение и водоотведение для высотных зданий, фильтрация и перекачка на гидротехнических сооружениях, повышение давления в магистральной трубе;
Система мойки и очистки, подача котла, циркуляция охлаждающей воды, системы очистки воды и вспомогательные системы;
Спринклерное орошение, капельное орошение;
Пищевая промышленность и производство напитков;
Система пожаротушения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Невоспламеняющиеся и невзрывоопасные жидкости низкой вязкости, не содержащие твердых частиц или волокон. Жидкости не должны содержать химических примесей, воздействующих на материалы насоса. При перекачивании жидкостей, плотность или вязкость которых превышает плотность или вязкость воды, следует использовать двигатель с более высокой выходной мощностью.

Температура перекачиваемой жидкости: -15°C -+ 70°C

Диапазон расхода: 1- 28,5 м3/ч

Значение рН жидкости: 3 - 9

Максимальная температура окружающей среды: +40°C

Максимальное рабочее давление: 25 бар

Высота над уровнем моря: до 1000 м

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ WTR:

Диапазон производительности: 1- 28,5 м3/ч
Напор до 230м

ДВИГАТЕЛЬ:

Полностью закрытый корпус с вентиляторным охлаждением
Класс защиты корпуса: IPX4

Технические параметры

Модель	Мощность (кВт)	Q (м³/ч)	1,2	1,6	2	2,4	2,8	3	3,6	4	4,5
WTR3-2	0,37	H(м)	13	12	12	11	11	10	8	7,5	4
WTR3-3	0,37		19	19	18	17	16	15	14	12	8
WTR3-4	0,37		25	24	23	22	20	19	17	17	9
WTR3-5	0,37		31	31	29	27	25	24	20	17	11
WTR3-6	0,55		37	36	35	33	30	28	24	21	14
WTR3-7	0,55		43	40	40	37	35	32	28	24	16
WTR3-8	0,75		51	48	47	44	41	38	33	28	19
WTR3-9	0,75		56	54	51	48	45	42	36	30	21
WTR3-10	0,75		62	60	57	54	50	46	40	33	23
WTR/S(m)3-11	1,1		69	66	63	60	56	51	44	38	26
WTR/S(m)3-12	1,1		75	72	69	65	61	56	48	41	28
WTR/S(m)3-13	1,1		80	78	74	70	65	60	51	44	30
WTR/S(m)3-15	1,1		92	89	85	80	73	68	58	49	34
WTR/S(m)3-17	1,5		107	104	100	94	87	78	70	59	42
WTR/S(m)3-19	1,5		119	116	111	104	97	87	77	65	47
WTR/S(m)3-21	2,2		133	129	124	117	109	97	88	75	54
WTR/S(m)3-23	2,2		146	141	135	128	119	105	95	81	59
WTR/S(m)3-25	2,2		158	153	146	138	128	115	102	87	64
WTR/S(m)3-27	2,2		170	164	157	148	138	124	110	93	67
WTR/S(m)3-29	2,2		182	176	168	159	147	133	118	100	72
WTR/S3-31	3		197	191	183	173	161	142	128	110	80
WTR/S3-33	3		210	203	194	194	170	152	137	116	84
WTR/S3-36	3		228	221	211	200	185	165	149	126	91

Модель	WTR максимальное рабочее давление (бар)		WTS Максимальное рабочее давление (бар)
Модель	Овальный фланец	DIN-фланец	WTS Максимальное рабочее давление (бар)
WTS(R)2	16	25	25
WTS(R)3	16	25	25
WTS(R)4	16	25	25
WTS(R)5	16	25	25
WTS(R)10	25		25
WTS(R)15	25		25
WTS(R)20	25		25

МАКСИМАЛЬНОЕ ДАВЛЕНИЕ НА ВХОДЕ:

В следующей таблице указано максимально допустимое давление на входе. Однако текущее давление на входе + давление на закрытый клапан всегда должно быть ниже максимально допустимого рабочего давления. Превышение максимально допустимого рабочего давления может привести к повреждению подшипника двигателя и сокращению срока службы уплотнения вала.

Модель	Максимальное давление на входе (бар)
WTS(R)2-2	6
WTS(R)2-3 - 2-12	10
WTS(R)2-13 - 2-26	15
WTS(R)3-2 - 3-29	10
WTS(R)3-31 - 3-36	15
WTS(R)4-2	6
WTS(R)4-3 - 4-11	10
WTS(R)4-12 - 4-22	15
WTS(R)5-2 - 5-16	10
WTS(R)5-18 - 5-29	15
WTS(R)10-2 - 10-6	8
WTS(R)10-7 - 10-22	10
WTS(R)15-1 - 15-3	8
WTS(R)15-4 - 15-9	10
WTS(R)20-1 - 20-3	8
WTS(R)20-4 - 20-7	10

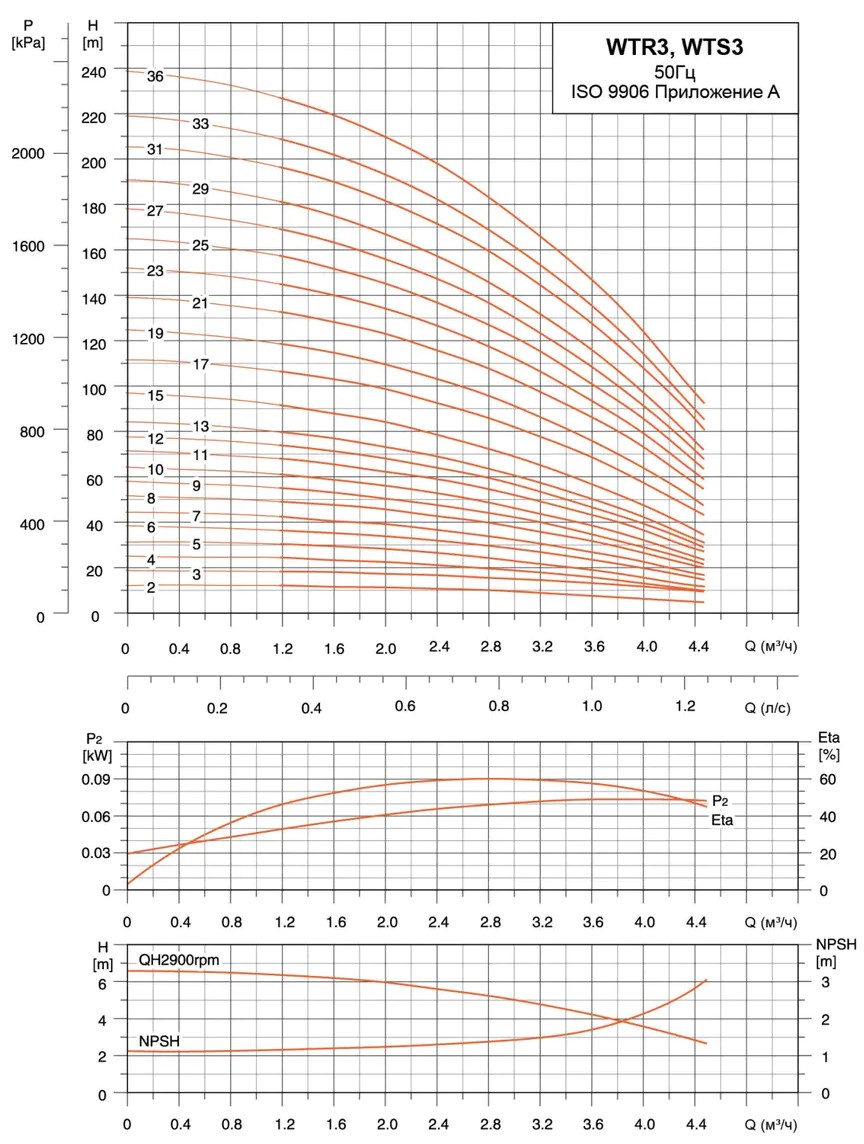

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал	No.	Часть	Материал
1	Пластина основания	ADC12	23	Шильда насоса	1060
2	Дренажная пробка		24	Прокладка	304
3	Уплотнительное кольцо	EPDM	25	Гайка с шестигранной головкой	304
4a	Основание	HT200	26	Вентиляционная заглушка
4b	Основание	HT200	27	Защитная пластина	304
4c	Основание	ZG07Cr19Ni10	28	Винт с крестообразным шлицем	304
5	Уплотнительное кольцо	NBR	29	Болт с внутренним шестигранником
6	Корпус насоса	304	30	Полумуфта
7	Первичный диффузор		31	Двигатель
8	Износостойкий диск	PTFE	32	Штифт цилиндра	304
9	Крышка износостойкого диска	304	33	Картриджное механическое уплотнение
10	Гайка	304	34	Пружинная прокладка	65Mn
11	Втулка конца вала	304	35	Шестигранная гайка
12	Рабочее колесо	304	36	Основание двигателя	HT200
13	Диффузор с подшипником		37	Крышка насоса	ZG07Cr19Ni10
14	Втулка для направляющего подшипника	Sic	38	Стяжная планка	45#
15	Втулка	304	39	Прокладка фланца	CSA50
16	Средний диффузор		40	Овальный фланец	HT200
17	Втулка	304	41	Плоская прокладка
18	Конечный диффузор	304	42	Пружинная прокладка	65Mn
19	Втулка для позиционирования вала	304	43	Болт с шестигранной головкой
20	Вал насоса	304	44	Многоразовый фланец	ZG35
21	Волновая пружина	304	45	Хомут	304
22	Заклепки	BL2

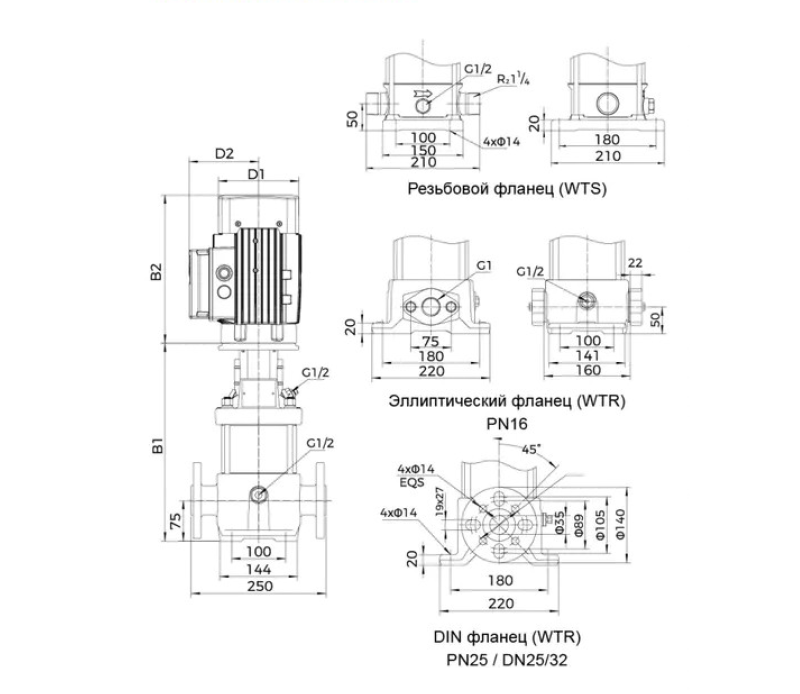

Габаритный чертеж

Модель	Резьбовое соединение (WTS)		DIN фланец (WTR)		D1	D2
Модель	B1	B1+B2	B1	B1+B2	D1	D2
WTR3-2	-	-	281	489	128	86
WTR3-3	-	-	281	489	128	86
WTR(m)3-4	-	-	299	507	128	86
WTR3-5	-	-	317	525	128	86
WTR(m)3-6	-	-	335	543	128	86
WTR3-7	-	-	353	561	128	86
WTR3-8	-	-	375	595	146	96
WTR3-9	-	-	393	613	146	96
WTR3-10	-	-	411	631	146	96
WTR/S(m)3-11	422	678	445	702	164	119
WTR/S(m)3-12	440	696	463	720	164	119
WTR/S(m)3-13	458	714	481	738	164	119
WTR/S(m)3-15	494	750	517	774	164	119
WTR/S(m)3-17	530	786	553	810	164	119
WTR/S(m)3-19	566	822	589	846	164	119
WTR/S(m)3-21	602	858	625	882	164	119
WTR/S(m)3-23	638	894	661	918	164	119
WTR/S(m)3-25	674	930	697	954	164	119
WTR/S(m)3-27	710	966	733	990	164	119
WTR/S(m)3-29	746	1002	769	1026	164	119
WTR/S3-31	786	1099	810	1123	175	119
WTR/S3-33	822	1135	846	1159	175	119
WTR/S3-36	876	1189	900	1213	175	119
