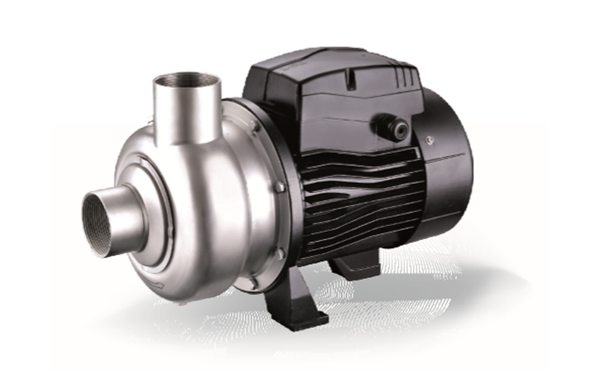

Центробежный насос из нержавеющей стали с рабочим колесом полуоткрытого типа ABK
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Возможно применение для перекачки жидкостей способных вызывать коррозию;
- Системы бытовой и индустриальной канализаций;
- Перекачка речной и озерной воды;
- Пищевая промышленность и производство напитков;
- Полив сада, полив теплиц.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Максимальный размер твёрдых включений: 19 мм (зависит от модели);
- Температура жидкости: -15°С до +70 °С;
- Уровень PH перекачиваемой жидкости: 5-9;
- Максимальная температура окружающей среды: +40°C;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ ABK:
- Производительность до 66 м³ /ч;
- Напор до 17,5 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IPX4;
- Рабочее напряжение: 50 Гц, 220В/380В.
Технические параметры
| Модель | Мощность | Q(м3/ч) | 1,2 | 2,4 | 3,6 | 4,8 | 6 | 12 | 18 | 24 | 33 | 42 | 48 | 57 | 66 | Канал рабочего колеса (мм) | ||
| Однофазные | Трехфазные | кВт | л.с. | Q(л/мин) | 20 | 40 | 60 | 80 | 100 | 200 | 300 | 400 | 550 | 700 | 800 | 950 | 1100 | |
| ABK50D | ABK50 | 0,37 | 0,5 | H(m) | 11,6 | 10,5 | 9,7 | 8,7 | 7,5 | 9 | ||||||||
| ABK100D | ABK100 | 0,75 | 1 | 8 | 7 | 5 | 12 | |||||||||||
| ABK120D | ABK120 | 0,9 | 1,2 | 11 | 10 | 9 | 12 | |||||||||||
| ABK150D | ABK150 | 1,1 | 1,5 | 9,5 | 8,8 | 7,8 | 6,7 | 5 | 12 | |||||||||
| ABK200D | ABK200 | 1,5 | 2 | 12,7 | 12 | 11,2 | 10 | 8,3 | 6,5 | 16 | ||||||||
| ABK300D | ABK300 | 2,2 | 3 | 15 | 14 | 13,5 | 12,7 | 11,2 | 9,8 | 8,9 | 7,5 | 16 | ||||||
| ABK400 | 3 | 4 | 17,5 | 16,8 | 16 | 15,2 | 14 | 12,5 | 11,5 | 9,7 | 7,5 | 19 | ||||||

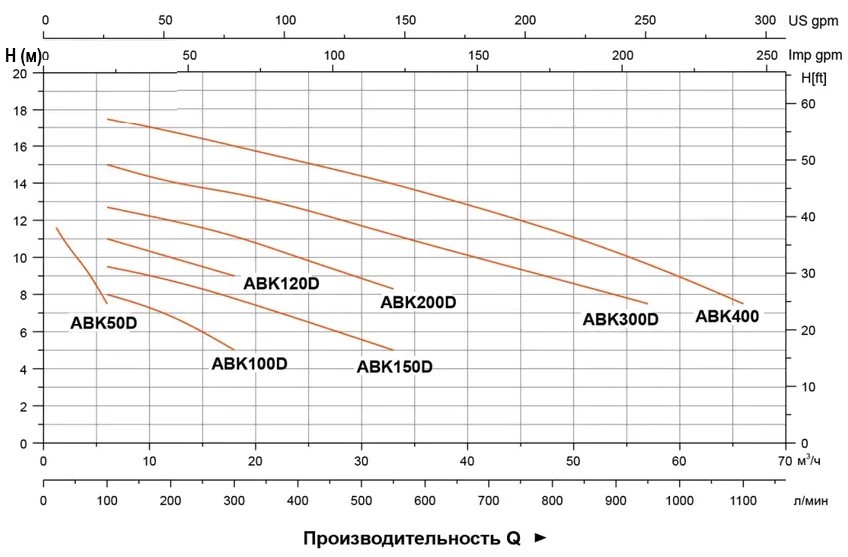

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Корпус насоса | AISI 304 |
| 2 | Рабочее колесо | AISI 304 |
| 3 | Механическое уплотнение | Sic/Carbon |
| 4 | Крышка кронштейна | AISI 304 |
| 5 | Опора | ZL102 |
| 6 | Подшипник | |
| 7 | Ротор | |
| 8 | Статор | |
| 9 | Клеммная коробка | PC/ABS |
| 10 | Задняя крышка | ZL102 |
| 11 | Вентилятор | PP-GF30 |
| 12 | Крышка вентилятора | 08F |

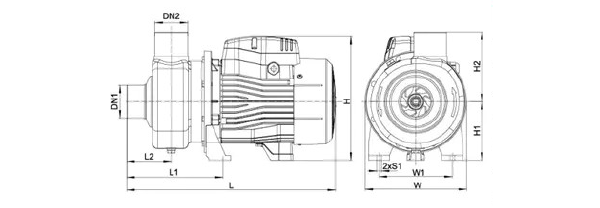

Габаритный чертеж
| Модель | DN1 | DN2 | L (мм) | L1 (мм) | L2 (мм) | H (мм) | H1 (мм) | H2 (мм) | W (мм) | W1 (мм) | S1 (мм) |
| ABK50(D) | 1¼" | 1" | 280 | 123 | 50 | 180 | 90 | 106 | 170 | 105 | 9 |
| ABK100(D) | 1½" | 1½" | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK120(D) | 1½" | 1½" | 332 | 160 | 76 | 212 | 100 | 118 | 170 | 120 | 9 |
| ABK150(D) | 2" | 2" | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK200(D) | 2" | 2" | 400 | 184 | 85 | 235 | 112 | 133 | 195 | 140 | 9 |
| ABK300(D) | 2½" | 2" | 450 | 184 | 85 | 252 | 117 | 133 | 195 | 140 | 9 |
| ABK400 | 2½" | 2" | 450 | 184 | 85 | 252 | 117 | 133 | 195 | 140 | 9 |
