EDH4 EDH15

Горизонтальные многоступенчатые насосы из нержавеющей стали EDH10

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

Область применения:

В бытовом водоснабжении;
Водоснабжении оборудования;
Опрессовке трубопроводов;
Поливе садов, оранжерей;
В животноводстве и разведении рыбы;
В промышленных предприятиях и горном деле;
Водоснабжении и водоотведении в промышленности в высотном строительстве;
Системах центрального кондиционирования и отопления и т.п.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Температура перекачиваемой жидкости: +85°C;
Максимальная температура окружающей среды: +40°C;
Максимальное входное давление: ограничено максимальным рабочим давлением;
Максимальная высота всасывания 8 м;
Высота над уровнем моря: до 1000 м.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EDH10:

Производительность до 14 м³ /ч;
Напор до 47.2 м.

ДВИГАТЕЛЬ:

Двигатель с медной обмоткой;
Встроенная термозащита (для однофазных двигателей);
Класс изоляции F;
Класс защиты: IP 55;
Рабочее напряжение: 50 Гц, 220В/380В.

УСЛОВИЯ ГАРАНТИИ:

2 года

Технические параметры

Модель	Мощность		Q(м³/ч)	6	7	8	9	10	11	12	13	14
	кВт	л.с.	Q(л/мин)	100	117	133	150	167	183	200	217	233
EDH(m)10-10	0.75	1	H (m)	9.1	8.7	8.3	7.8	7.1	6.4	5.4	4.4	3.1
EDH(m)10-20	0.75	1		17.9	17.1	16.3	15.3	13.9	12.4	10.7	8.4	6.2
EDH(m)10-30	1.1	1.5		27.5	26.5	25.2	23.6	21.7	19.3	17	14	10
EDH(m)10-40	1.5	2		38.7	37.2	35.9	33.9	31.6	28.7	24.9	19.7	15.9
EDH(m)10-50	2.2	3		47.2	45.4	43.6	41	38.2	34.2	30	24.5	18

Горизонтальный многоступенчатый центробежный насос «LEO» EDH 10 отличается высокой надежностью и функциональностью, способен обеспечить производительность до 14 м³ /ч и напор до 47.2 м. Применяется для воды и жидких рабочих сред, в которых не содержится агрессивных и взрывоопасных примесей, механических загрязнений.

Можно использовать насос многоступенчатый горизонтальный «LEO» EDH 10 в:

системах бытового водоснабжения;
отоплении, вентиляции и кондиционировании жилых домов, административных и производственных зданий, отдельных видах климатической техники;
составе промышленного оборудования;
установках для орошения и полива;
животноводческих комплексах.

Характеристики насосов

Насос «LEO» серии EDH 10 из нержавеющей стали выпущен из качественных материалов и комплектующих, в строгом соответствии с требованиями международных нормативов.

Конструктивно состоит из:

прочного стального корпуса;
электродвигателя;
вала;
крыльчатки;
автоматики защиты и управления.

Полный состав конструкции насоса, с разнесенной схемой, вы можете посмотреть в соответствующей вкладке.

Поставляются с техническим паспортом и пользовательским руководством. Предназначены для автономной работы и в составе комплексных автоматизированных систем, с организацией обратной связи от датчиков температуры и (или) расхода, динамической регулировкой напора. Установка должна осуществляться квалифицированным персоналом, с соблюдением требований нормативов и техники безопасности. Оборудование отличается высоким КПД, энергоэффективностью, малым уровнем шума. Производителем предоставляется длительная гарантия и обеспечивается сервисное обслуживание.

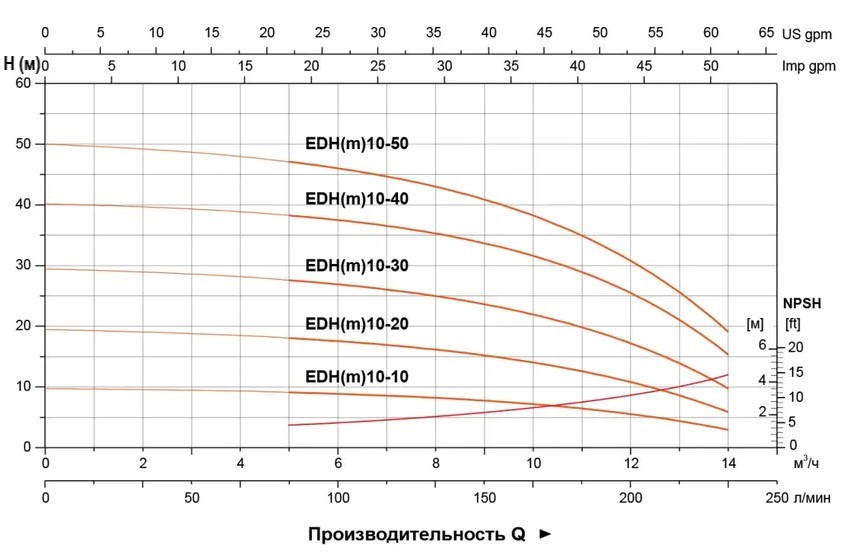

Кривая гидравлической характеристики

Используемые материалы

No.	Часть	Материал
1	Корпус насоса	AISI 304
2	Держатель	ZL 102
3	Нижнее основание	Q235
4	Статор
5	Ротор
6	Подшипник
7	Задняя крышка	ZL 102
8	Вентилятор	PP
9	Крышка вентилятора	08F
10	Крышка	AISI 304
11	Механическое уплотнение	Карбид кремния/Графит
12	Позиционирование рукав	AISI 304
13	Диффузор 3	AISI 304
14	Диффузор 2	AISI 304
15	Втулка	AISI 304
16	Рабочее колесо	AISI 304
17	Диффузор 1	AISI 304
18	Прижимная пластина	AISI 304
19	Уплотнительная втулка	AISI 304

Габаритный чертеж

Модель	L	A	C	D	E	F	G	H	J	M	N	d	Вес брутто (кг)	L x W x H (MM)	Количество (шт/20`TEU)
EDH(m)10-10	568	277	138	165	108	130	G2	245	120	Φ233	140	9	21,5	610x265x317	540
EDH(m)10-20	568	277	138	165	108	130	G2	245	120	Φ233	140	9	22	610x265x317	540
EDH(m)10-30	568	277	138	165	108	130	G2	245	120	Φ233	140	9	23	610x265x317	540
EDH(m)10-40	626	285,5	138	165	108	130	G2	248	120	Φ233	140	9	29	660x265x317	480
EDH(m)10-50	626	285,5	138	165	108	130	G2	248	120	Φ233	140	9	30,7	660x265x317	480
