УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Химически неагрессивная чистая вода и другие жидкости;
  • Температура перекачиваемой жидкости: -10°C - +85°C;
  • Диапазон подачи: 0 – 210 м³ /ч;
  • Максимальная температура окружающей среды: +40°C;
  • Максимальное давление: до 12 Бар;
  • Вращение насоса против часовой стрелки, если смотреть со стороны всасывающего патрубка.

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • В системах пожаротушения;
  • Циркуляция и подача чистой химически неагрессивной воды и других жидкостей;
  • Водоснабжение и ирригация;
  • Системы кондиционирования: циркуляция охлаждающей воды.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XST 80:

  • Производительность до 210 м³ /ч;
  • Напор до 95 м.

ДВИГАТЕЛЬ:

  • Двигатель закрытый, обдуваемый;
  • Встроенная термозащита;
  • Класс изоляции F;
  • Класс защиты: IP 55;
  • Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.

УСЛОВИЯ ГАРАНТИИ:

  • От 2 лет.

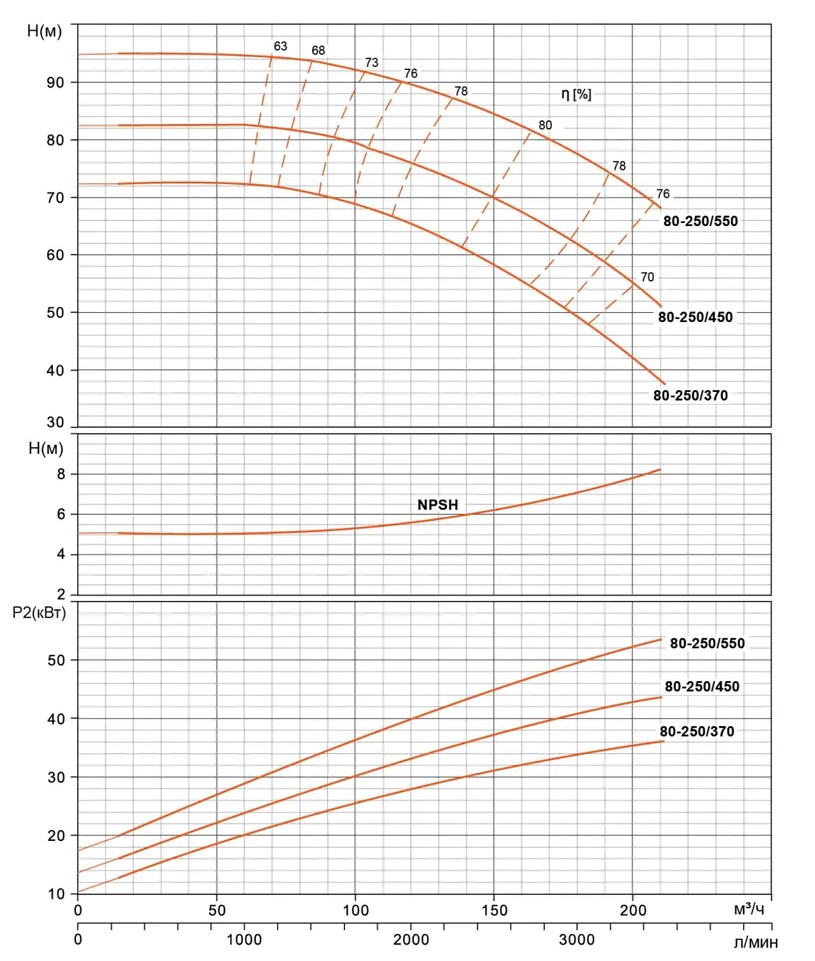

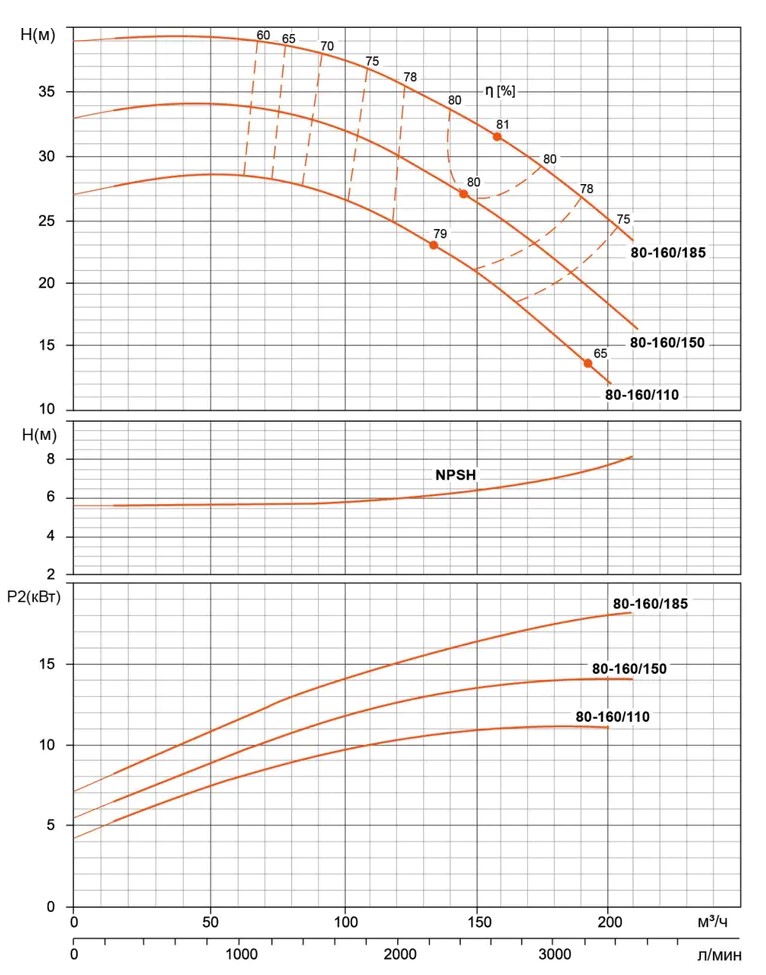

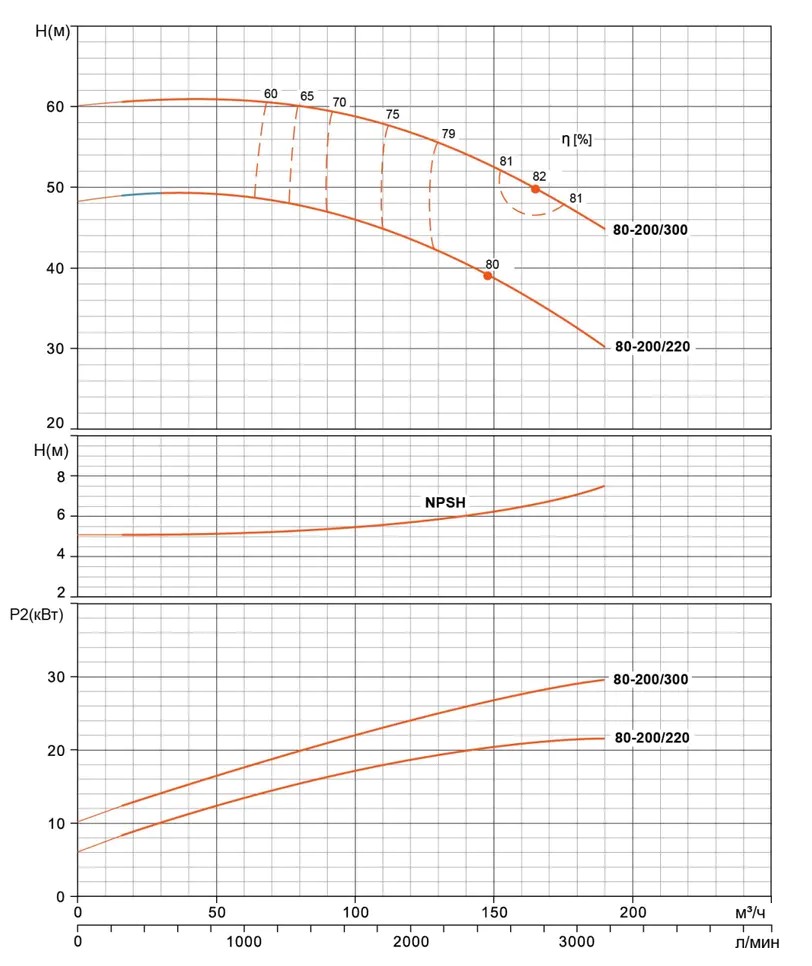

Кривая гидравлической характеристики

Технические параметры

МодельМощность Q (м3/ч)090108120138180210
  кВт л.с. Q (л/мин) 0 1500 1800 2000 2300 3000 3500
80-160/110 11 15 H (m) 27 27.3 26 24.5 22.5 16
80-160/150 15 20 32.8 32.5 31.3 30.2 28 22.1 16.7
80-160/185 18.5 25 39 38 36.8 35.7 33.8 28.8 23.5
80-200/220 22 30 48 47.5 46 43.5 41 32.5
80-200/300 30 40 60 59.5 58 57 54.5 47
80-250/370 37 50 71.5 70.5 67.5 65.5 61.5 49.5 38
80-250/450 45 60 82 80.5 78.5 76.5 72 62 51
80-250/550 55 75 95 93.5 91.2 89.8 86.8 77.6 68.3



* - Рабочее колесо из AISI304, ** - Двойное рабочее колесо из AISI304

∆ - Насосы имеющие одно и трехфазное исполнение. Без маркировки, только трехфазное исполнение

Используемые материалы



Конструктивные особенности:

  • Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
  • Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
  • Фланцы в соответствии с UNI2236 и DIN2532
  • Ответные фланцы по запросу, под заказ
  • Крыльчатка из чугуна или нержавеющей стали
  • Смазка перекачиваемой жидкостью
  • Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)

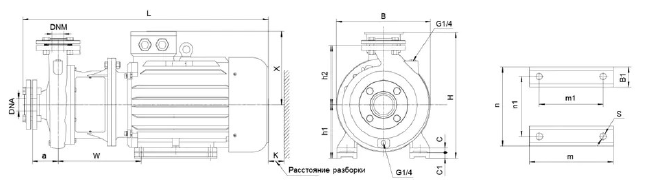

Размеры фланцев

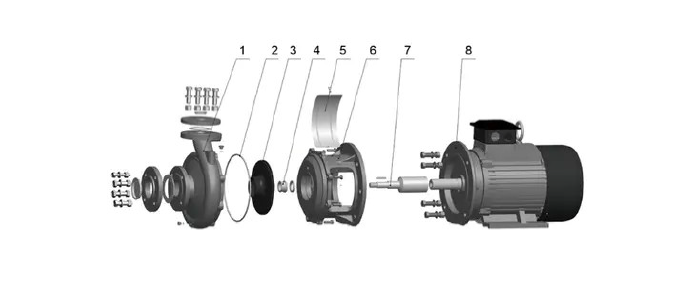

Схема установки

(для насосов с мощностью двигателя по 7,5 кВт включительно)

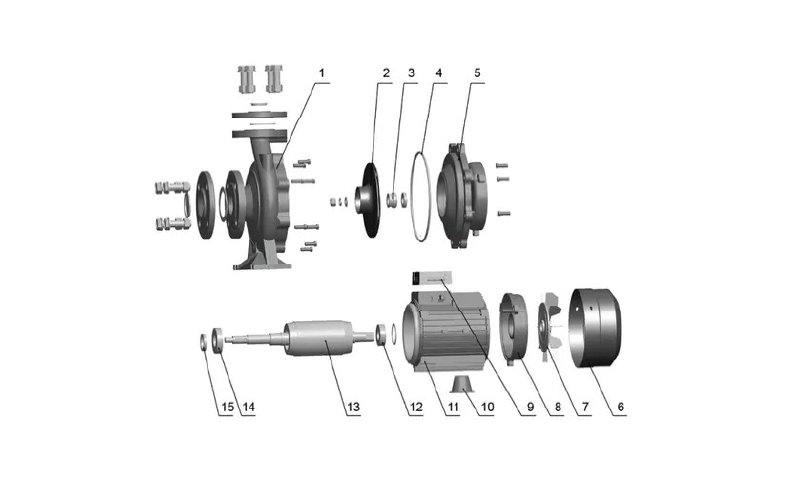

Схема установки

(для насосов с мощностью двигателя выше 7,5 кВт)
