УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Химически неагрессивная чистая вода и другие жидкости;
  • Температура перекачиваемой жидкости: -10°C - +85°C;
  • Диапазон подачи: 0 – 138 м³ /ч;
  • Максимальная температура окружающей среды: +40°C;
  • Максимальное давление: до 12 Бар;
  • Вращение насоса против часовой стрелки, если смотреть со стороны всасывающего патрубка.

Заказать или задать вопрос по товару

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • В системах пожаротушения;
  • Циркуляция и подача чистой химически неагрессивной воды и других жидкостей;
  • Водоснабжение и ирригация;
  • Системы кондиционирования: циркуляция охлаждающей воды.

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ XST 65:

  • Производительность до 138 м³ /ч;
  • Напор до 90 м.

ДВИГАТЕЛЬ:

  • Двигатель закрытый, обдуваемый;
  • Встроенная термозащита;
  • Класс изоляции F;
  • Класс защиты: IP 55;
  • Класс энергоэффективности: IE2 стандартная комплектация. IE3 – по отдельному заказу.

УСЛОВИЯ ГАРАНТИИ:

  • От 2 лет.

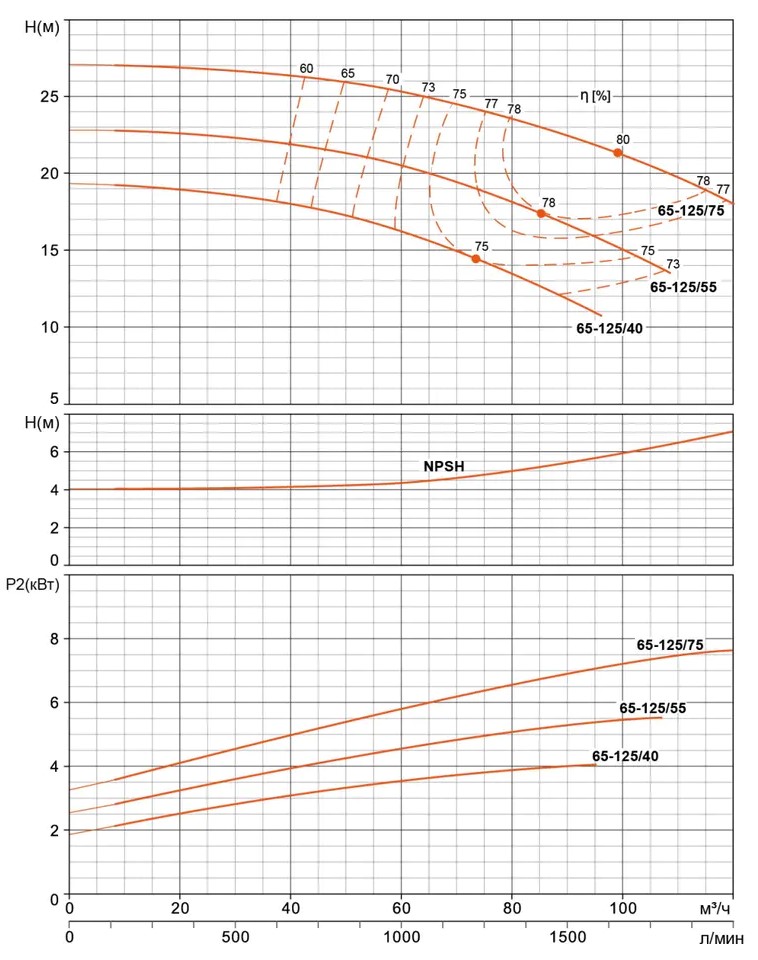

Кривая гидравлической характеристики

Технические параметры

МодельМощность Q (м3/ч)04854728490108120138
  кВт л.с. Q (л/мин) 0 800 900 1200 1400 1500 1800 2000 2300
65-125/40 4 5.5 H (m) 19 17.3 16.8 14.5 13 11.8
65-125/55 5.5 7.5 23 21.3 20.9 19 17.5 16.7 13.7
65-125/75 7.5 10 27 26 25.6 24.5 23 22.5 20 18
65-160/92 9.2 12.5 33   31.5 30 28 27.1 24 21.5
65-160/110 11 15 36   34.5 33 31.5 30.8 28 25.5
65-160/150 15 20 42   41 40 38.5 37.8 35 33
65-200/150 15 20 45.5   46 43.5 41 39.2 33
65-200/185 18.5 25 53   53.5 51.2 48.3 47 41.5
65-200/220 22 30 59   59.5 57.2 54 53 47 43.5
65-200К/185 18.5 25 41.2     42 41.2 40.6 38.2 36.5 34
65-200К/220 22 30 48       48 47.5 46 44 41
65-200К/300 30 40 59.5       59 58.5 58 56.2 54
65-250/220 22 30 62   61.5 58.2 56.5 54 49 45
65-250/300 30 40 76   75 73 70 69 64 61 54
65-250/370 37 50 90   88 86 84 82 78 74 68



* - Рабочее колесо из AISI304, ** - Двойное рабочее колесо из AISI304

∆ - Насосы имеющие одно и трехфазное исполнение. Без маркировки, только трехфазное исполнение

Используемые материалы



Конструктивные особенности:

  • Насос центробежный с единственным рабочим колесом с осевым всасывающим патрубком и радиальным напорным патрубком
  • Всасывающий и напорный патрубок в соответствии с EN 733 (DIN 24255) и UNI 7467
  • Фланцы в соответствии с UNI2236 и DIN2532
  • Ответные фланцы по запросу, под заказ
  • Крыльчатка из чугуна или нержавеющей стали
  • Смазка перекачиваемой жидкостью
  • Удобный доступ (крыльчатка, двигатель, могут быть сняты без демонтажа фланцевых соединений)

Размеры фланцев

Схема установки

(для насосов с мощностью двигателя по 7,5 кВт включительно)

Схема установки

(для насосов с мощностью двигателя выше 7,5 кВт)
