Центробежный консольный насос LEP100

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP100

Производительность до 260 м³/ч;
Напор до 140 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

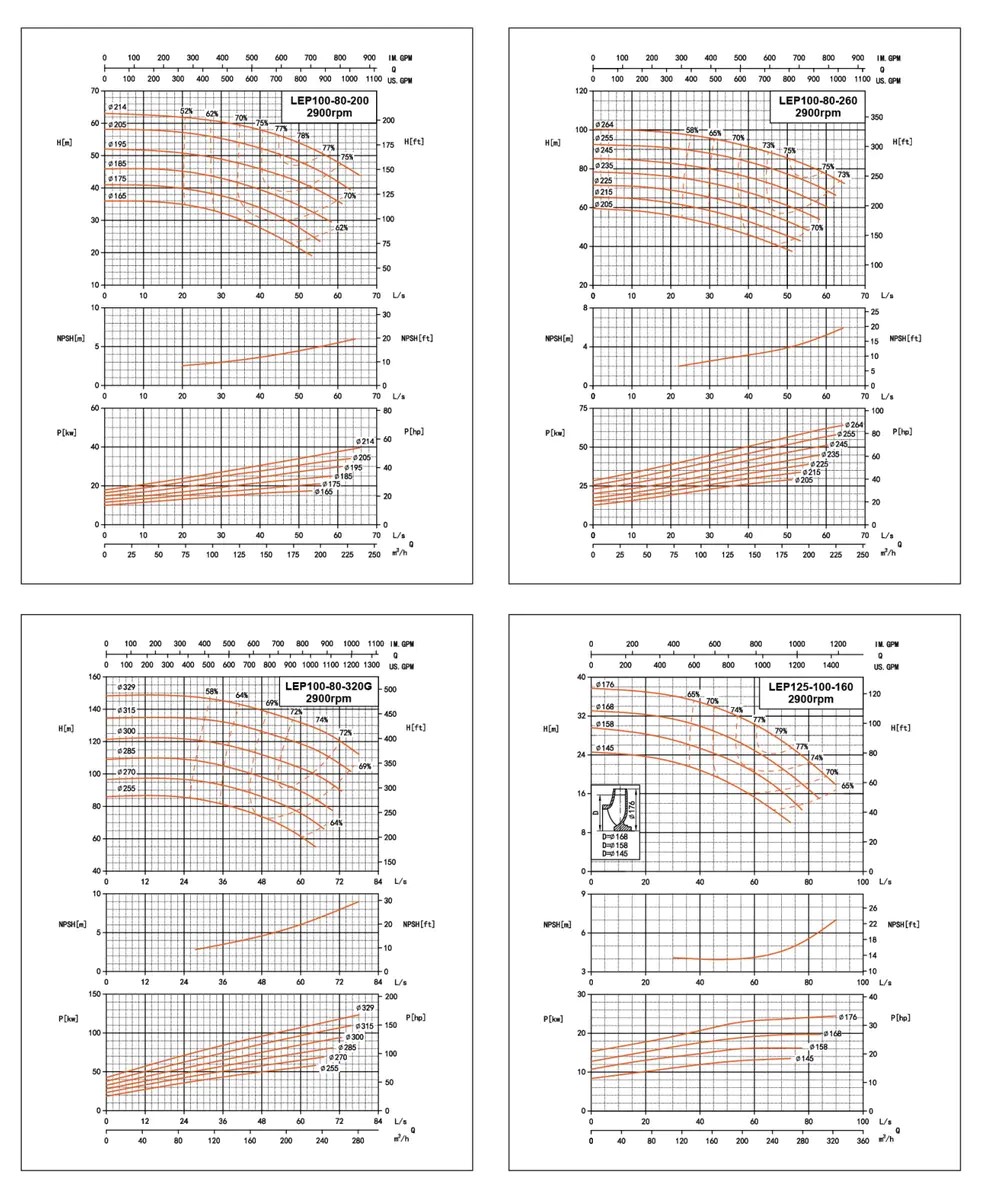

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	U	Bec (кг)
LEP100-80-160	25			360	180	225		14		125	95			320	250		267	24	50	27	8	53
LEP100-80-200					180	250			15				345	280		14						76
LEP100-80-260	35			470	200	280			15								342	32	80	35	10	95
LEP100-80-320					250	315		16						400	315							118
LEP100-80-320G	45			526				16								367				12	130
LEP100-80-400				530	280	355	83	18						440	340		370					160

LEO Модель	Мотор(B3)		Монтажные размеры (мм)															Bec(кг)
LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP100-80-160	225M-2	45	125	540	4	805	315	640	1294	85	750	1100	57,5	90	457	500	18	53	286	339
	200L2-2	37	125	515	4	765	290	590	1254	85	750	1100	57,5	90	417	460	18	53	235	345
	200L1-2	30	125	515	4	765	290	590	1254	85	750	1100	57,5	90	417	460	18	53	224	335
	180M-2	22	125	478	4	690	253	513	1179	70	780	1000	57,5	73	387	420	18	53	155	254
	160L-2	18,5	125	478	4	660	253	493	1149	70	780	1000	57,5	73	387	420	18	53	133	224
	160M2-2	15	125	478	4	605	253	493	1094	70	780	1000	57,5	73	387	420	18	53	109	201
	160M1-2	11	125	478	4	605	253	493	1094	70	780	1000	57,5	73	387	420	18	53	108	200
	132S-4	5,5	125	478	4	470	253	466	959	70	680	900	57,5	73	387	420	18	53	65	154
	112M-4	4	125	478	4	400	253	441	889	70	630	800	57,5	73	387	420	18	53	47	128
	100L2-4	3	125	478	4	385	253	423	874	70	630	800	57,5	73	387	420	18	53	37	118
	100L1-4	2,2	125	478	4	385	253	423	874	70	630	800	57,5	73	387	420	18	53	34	115
	90L-4	1,5	125	478	4	345	253	413	834	70	630	800	57,5	73	387	420	18	53	27	107
LEP100-80-200	280S-2	75	125	625	6	980	375	755	1581	100	1070	1450	57,5	95	557	600	18	76	485	661
	250M-2	55	125	590	4	910	340	705	1509	110	950	1300	57,5	90	507	550	18	76	373	542
	225M-2	45	125	565	4	805	315	640	1404	85	860	1200	40	90	457	500	18	76	286	431
	200L2-2	37	125	540	4	765	290	590	1364	85	830	1200	57,5	90	417	460	18	76	235	368
	200L1-2	30	125	540	4	765	290	590	1364	85	830	1200	57,5	90	417	460	18	76	224	358
	180M-2	22	125	503	4	690	253	513	1289	80	890	1100	57,5	73	387	420	18	76	155	279
	160M-4	11	125	503	4	605	253	493	1204	80	890	1100	57,5	73	387	420	18	76	108	224
	132M-4	7,5	125	503	4	510	253	466	1109	80	800	1000	57,5	73	387	420	18	76	79	192
	132S-4	5,5	125	503	4	470	253	466	1069	80	800	1000	57,5	73	387	420	18	76	65	179
	112M-4	4	125	503	4	400	253	441	999	80	690	900	57,5	73	387	420	18	76	47	158
	100L2-4	3	125	503	4	385	253	423	984	80	690	900	57,5	73	387	420	18	76	37	148
LEP100-80-260	315M-2	132	125	710	6	1290	430	945	1891	110	1050	1500	40	115	657	700	18	95	949	1175
	315S-2	110	125	710	6	1180	430	940	1781	110	1050	1500	40	115	657	700	18	95	867	1094
	280M-2	90	125	655	6	1030	375	755	1631	100	1070	1450	40	95	557	600	18	95	541	738
	280S-2	75	125	655	6	980	375	755	1581	100	1070	1450	40	95	557	600	18	95	485	682
	250M-2	55	125	620	4	910	340	705	1509	110	950	1300	40	90	507	550	18	95	373	561
	225M-2	45	125	595	4	805	315	640	1404	85	860	1200	40	90	457	500	18	95	286	448
	200L2-2	37	125	570	4	765	290	590	1364	85	860	1200	40	90	417	460	18	95	235	388
	180M-4	18,5	125	553	4	690	273	533	1289	80	890	1100	40	73	417	450	18	95	157	302
	160L-4	15	125	553	4	660	273	513	1259	80	890	1100	40	73	417	450	18	95	129	266
	160M-4	11	125	553	4	605	273	513	1204	80	890	1100	40	73	417	450	18	95	108	246
	132M-4	7,5	125	553	4	510	273	486	1109	80	800	1000	40	73	417	450	18	95	79	213
	132S-4	5,5	125	553	4	470	273	486	1069	80	800	1000	40	73	417	450	18	95	65	200
	112M-4	4	125	553	4	400	273	461	999	80	690	900	40	73	417	450	18	95	47	180
LEP100-80-320G	315M-2	132	125	745	6	1290	430	945	1947	110	1150	1650	43	115	657	700	18	130	949	1211
	315S-2	110	125	745	6	1180	430	940	1837	110	1150	1650	43	115	657	700	18	130	867	1129
	280M-2	90	125	690	6	1030	375	755	1687	100	1070	1450	42,5	95	557	600	18	130	541	765
	280S-2	75	125	690	6	980	375	755	1637	100	1070	1450	42,5	95	557	600	18	130	485	709
	225S-4	37	125	655	4	810	340	670	1409	110	900	1300	42,5	90	457	500	18	114	301	499
	200L-4	30	125	655	4	765	340	640	1364	85	850	1200	42,5	90	417	460	18	114	240	414
	180L-4	22	125	655	4	725	340	600	1324	85	830	1200	42,5	90	417	460	18	114	179	353
LEP100-80-320	180M-4	18,5	125	655	4	690	340	600	1289	85	830	1200	42,5	90	417	460	18	114	157	331
	160L-4	15	125	655	4	660	340	580	1259	85	900	1100	42,5	90	417	460	18	114	129	293
	160M-4	11	125	655	4	605	340	580	1204	85	900	1100	42,5	90	417	460	18	114	108	272
	132M-4	7,5	125	655	4	510	340	553	1109	85	800	1000	42,5	90	417	460	18	114	79	240
	250M-4	55	125	725	4	910	370	735	1569	110	1010	1450	40	90	507	550	18	160	383	63
