Центробежный консольный насос LEP80

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP80

Производительность до 150 м³/ч;
Напор до 140 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

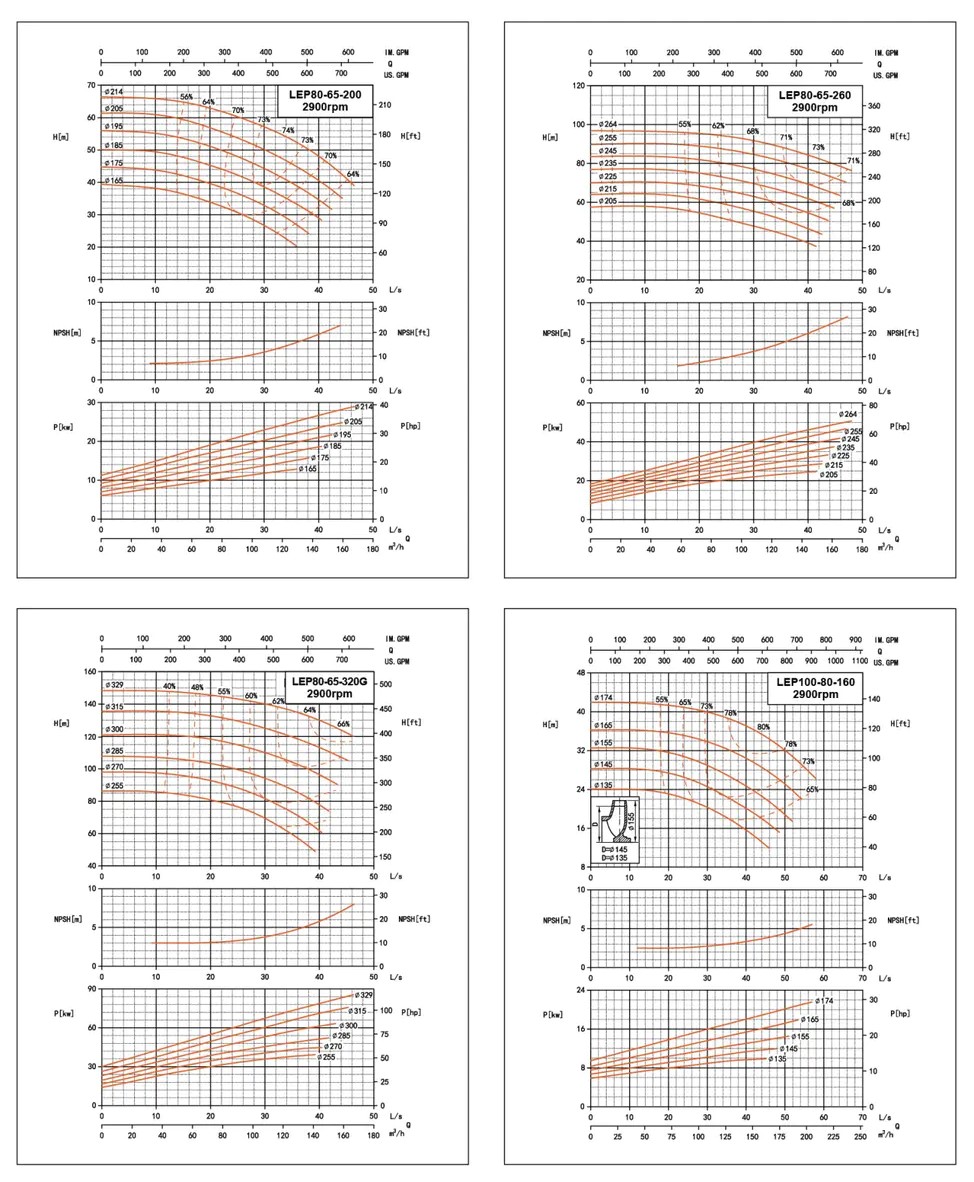

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	U	Bec (кг)
LEP80-65-130						160	180															41
LEP80-65-160	25			360	160	200					125	95			280	212	267	24	50	27	8	47
LEP80-65-200			100		180	225							320	250			339					55
LEP80-65-200G		65	80	465																		60
LEP80-65-260	35			470	200	250			15						360	280	342	32	80	35	10	87
LEP80-65-320					225	280	80	18		160	120			400	315	18						110
LEP80-65-320G	45			525	225	280		18								367	42	110	45	12	120

LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	Фд	Насос	Мотор	Вместе
LEP80-65-130	160M2-2	15	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	41	109
	160M1-2	11	100	413	4	605	233	473	1069	70	780	1000	32,5	73	387	420	18	41	108
	132S2-2	7,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	41	69
	132S1-2	5,5	100	413	4	470	233	446	934	70	630	800	32,5	73	317	350	18	41	65
	100L1-4	2,2	100	400	4	385	220	390	849	80	560	750	32,5	60	294	330	16	41	34
	90L-4	1,5	100	400	4	345	220	380	809	80	560	750	32,5	60	294	330	16	41	27
	90S-4	1,1	100	400	4	320	220	380	784	80	560	750	32,5	60	294	330	16	41	22
	802-4	0,75	100	400	4	295	220	360	759	80	560	750	32,5	60	294	330	16	41	17
LEP80-65-160	200L1-2	30	100	490	4	765	290	590	1229	85	750	1100	20	90	417	460	18	47	224
	180M-2	22	100	453	4	690	253	513	1154	70	780	1000	20	73	387	420	18	47	155
	160L-2	18,5	100	433	4	660	233	473	1124	70	780	1000	20	73	387	420	18	47	133
	160M2-2	15	100	433	4	605	233	473	1069	70	780	1000	20	73	387	420	18	47	109
	160M1-2	11	100	433	4	605	233	473	1069	70	780	1000	20	73	387	420	18	47	108
	132S2-2	7,5	100	433	4	470	233	446	934	70	630	800	20	73	317	350	18	47	69
	132S1-2	5,5	100	433	4	470	233	446	934	70	630	800	20	73	317	350	18	47	65
	112M-4	4	100	420	4	400	220	408	864	80	560	750	32,5	60	294	330	16	47	47
	100L2-4	3	100	420	4	385	220	390	849	80	560	750	32,5	60	294	330	16	47	37
	100L1-4	2,2	100	420	4	385	220	390	849	80	560	750	32,5	60	294	330	16	47	34
	90L-4	1,5	100	420	4	345	220	380	809	80	560	750	32,5	60	294	330	16	47	27
	90S-4	1,1	100	420	4	320	220	380	784	80	560	750	32,5	60	294	330	16	47	22
LEP80-65-200G	200L2-2	37	100	515	4	765	290	590	1334	85	830	1200	37,5	90	417	460	18	60	235
LEP80-65-200G	200L1-2	30	100	515	4	765	290	590	1334	85	830	1200	37,5	90	417	460	18	60	224
LEP80-65-200	200L2-2	37	100	515	4	765	290	590	1229	85	750	1100	37,5	90	417	460	18	55	235
	200L1-2	30	100	515	4	765	290	590	1229	85	750	1100	37,5	90	417	460	18	55	224
	180M-2	22	100	478	4	690	253	513	1154	70	780	1000	37,5	73	387	420	18	55	155
	160L-2	18,5	100	478	4	660	253	493	1124	70	780	1000	37,5	73	387	420	18	55	133
	160M2-2	15	100	478	4	605	253	493	1069	70	780	1000	37,5	73	387	420	18	55	109
	132M-4	7,5	100	478	4	510	253	466	974	70	680	900	37,5	73	387	420	18	55	79
	132S-4	5,5	100	478	4	470	253	466	934	70	680	900	37,5	73	387	420	18	55	65
	112M-4	4	100	478	4	400	253	441	864	70	630	800	37,5	73	387	420	18	55	47
	100L2-4	3	100	478	4	385	253	423	849	70	630	800	37,5	73	387	420	18	55	37
	100L1-4	2,2	100	478	4	385	253	423	849	70	630	800	37,5	73	387	420	18	55	34
LEP80-65-260	280M-2	90	100	625	6	1030	375	755	1606	100	1070	1450	15	95	557	600	18	87	541
	280S-2	75	100	625	6	980	375	755	1556	100	1070	1450	15	95	557	600	18	87	485
	250M-2	55	100	590	4	910	340	705	1484	110	950	1300	15	90	507	550	18	87	373
	225M-2	45	100	565	4	805	315	640	1379	85	890	1200	15	90	457	500	18	87	286
	200L2-2	37	100	540	4	765	290	590	1339	85	830	1200	15	90	417	460	18	87	235
	200L1-2	30	100	540	4	765	290	590	1339	85	830	1200	15	90	417	460	18	87	224
	160L-4	15	100	523	4	660	273	513	1234	80	890	1100	15	73	387	420	18	87	129
	160M-4	11	100	523	4	605	273	513	1179	80	890	1100	15	73	387	420	18	87	108
	132M-4	7,5	100	523	4	510	273	486	1084	80	800	1000	15	73	387	420	18	87	79
	132S-4	5,5	100	523	4	470	273	486	1044	80	800	1000	15	73	387	420	18	87	65
	112M-4	4	100	523	4	400	273	461	974	80	690	900	15	73	387	420	18	87	47
LEP80-65-320G	280M-2	90	125	655	6	1030	375	755	1686	100	1070	1450	40	95	557	600	18	120	541
	280S-2	75	125	655	6	980	375	755	1636	100	1070	1450	40	95	557	600	18	120	485
	250M-2	55	125	620	4	910	340	705	1564	110	1010	1450	40	90	507	550	18	120	373
	225M-2	45	125	595	4	805	315	640	1459	110	900	1300	40	90	457	500	18	120	286
LEP80-65-320	180M-4	18,5	125	595	4	690	315	575	1289	85	830	1200	40	90	417	460	18	110	157
	160L-4	15	125	595	4	660	315	555	1259	85	900	1100	40	90	417	460	18	110	129
	160M-4	11	125	595	4	605	315	555	1204	85	900	1100	40	90	417	460	18	110	108
	132M-4	7,5	125	595	4	510	315	528	1109	85	800	1000	40	90	417	460	18	110	79
	132S-4	5,5	125	595	4	470	315	528	1069	85	800	1000	40	90	417	460	18	110	65
