LEP100 LEP150

Центробежный консольный насос LEP125

Скачать руководство по эксплуатации

Заказать или задать вопрос по товару

Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp

Доставка в любой регион России

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Системы водоснабжения;
Системы повышения давления;
Отопительные системы промышленных и бытовых объектов;
Системы охлаждения и вентиляции;
Системы пожаротушения.

УСЛОВИЯ ЭКПЛУАТАЦИИ:

Перекачиваемая среда: не вязкая, не горючая и не взрывоопасная жидкость, без твердых примесей и волокнистых включений;
Максимальная температура перекачиваемой жидкости 105⁰С (по запросу до 120°С);
Водородный показатель жидкости: 4 -10 рН;
Максимальное давление в рабочей камере до 10 бар (по запросу до 16 бар).

РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LEP125

Производительность до 360 м³/ч;
Напор до 78 м;

ДВИГАТЕЛЬ:

В комплект поставки не входит, подбирается по запросу.

УСЛОВИЯ ГАРАНТИИ: 24 мес.

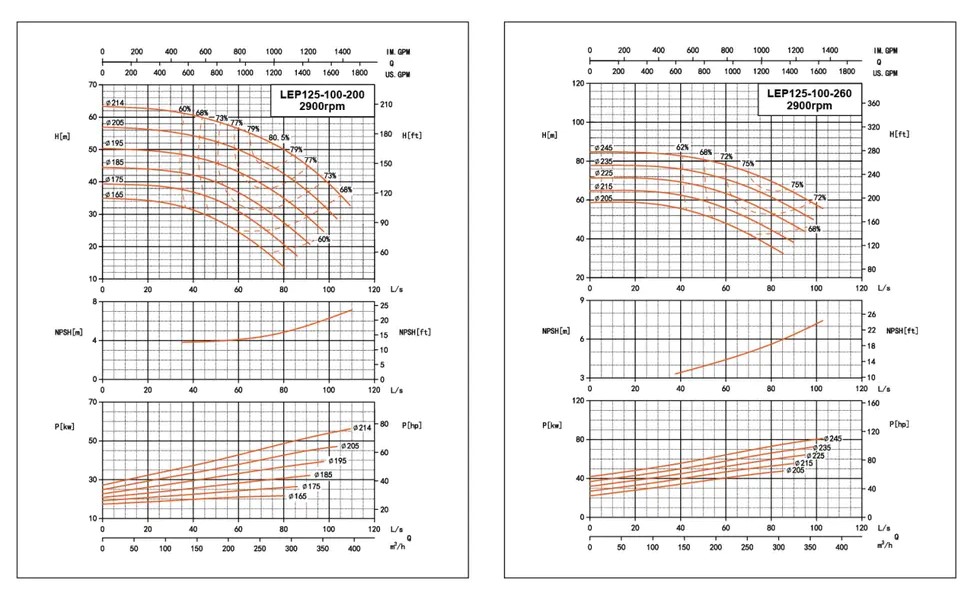

Кривая гидравлической характеристики

Габаритный чертеж

Модель	Принимая ID (мм)	DN2	DN1	a	f	h1	h2	b	c	n3	m1	m2	n1	n2	S1	S2	w	d	l	t	U	Bec (кг)
LEP125-100-160					250			15		160	120			360	280	18						87
LEP125-100-200				200		280																84
LEP125-100-260	35			470	225	280	80	16		110						342	32	80	35	10	102
LEP125-100-320					250	315								400	315	14						118
LEP125-100-320G	45			526	250	315										367	42	110	45	12	130
LEP125-100-400			140	530	280	355	100	20		200	150	500	400	23	370						176

LEO Модель	Мотор(B3)		Монтажные размеры (мм)															Bec(кг)
LEO Модель	Модель	Мощность	a	H	c	L4	H1	H2	L	L1	L2	L3	s	w	B1	B	Фd	Насос	Мотор	Вместе
LEP125-100-160	225M-2	45	125	565	4	805	315	640	1404	85	890	1200	49	90	457	500	18	87	286	441
	200L2-2	37	125	540	4	765	290	590	1364	85	830	1200	49	90	417	460	18	87	235	380
	200L1-2	30	125	540	4	765	290	590	1364	85	830	1200	49	90	417	460	18	87	224	370
	180M-2	22	125	523	4	690	273	533	1289	80	890	1100	49	73	387	420	18	87	155	291
	160L-2	18,5	125	523	4	660	273	513	1259	80	890	1100	49	73	387	420	18	87	133	261
	160M2-2	15	125	523	4	605	273	513	1204	80	890	1100	49	73	387	420	18	87	109	238
	132M-4	7,5	125	523	4	510	273	486	1109	80	800	1000	49	73	387	420	18	87	79	204
	132S-4	5,5	125	523	4	470	273	486	1069	80	800	1000	49	73	387	420	18	87	65	191
	112M-4	4	125	523	4	400	273	461	999	80	690	900	49	73	387	420	18	87	47	170
	100L2-4	3	125	523	4	385	273	443	984	80	690	900	49	73	387	420	18	87	37	160
	100L1-4	2,2	125	523	4	385	273	443	984	80	690	900	49	73	387	420	18	87	34	157
LEP125-100-200	315S-2	110	125	710	6	1180	430	940	1781	110	1050	1500	40	115	657	700	18	84	867	1084
	280M-2	90	125	655	6	1030	375	755	1631	100	1070	1450	40	95	557	600	18	84	541	728
	280S-2	75	125	655	6	980	375	755	1581	100	1070	1450	40	95	557	600	18	84	485	672
	250M-2	55	125	620	4	910	340	705	1509	110	950	1300	40	90	507	550	18	84	373	551
	225M-2	45	125	595	4	805	315	640	1404	85	890	1200	49	90	457	500	18	84	286	438
	200L2-2	37	125	570	4	765	290	590	1364	85	830	1200	49	90	417	460	18	84	235	377
	200L1-2	30	125	570	4	765	290	590	1364	85	830	1200	40	90	417	460	18	84	224	367
	160L-4	15	125	553	4	660	273	513	1259	80	890	1100	40	73	387	420	18	84	129	254
	160M-4	11	125	553	4	605	273	513	1204	80	890	1100	40	73	387	420	18	84	108	234
	132M-4	7,5	125	553	4	510	273	486	1109	80	800	1000	40	73	387	420	18	84	79	201
	132S-4	5,5	125	553	4	470	273	486	1069	80	800	1000	40	73	387	420	18	84	65	188
	112M-4	4	125	553	4	400	273	461	999	80	690	900	40	73	387	420	18	84	47	167
	100L2-4	4	125	553	4	385	273	443	984	80	690	900	40	73	387	420	18	84	37	157
LEP125-100-260	200L-4	30	140	595	4	765	315	615	1379	85	870	1200	55	90	417	460	18	102	240	401
	180L-4	22	140	595	4	725	315	575	1339	85	830	1200	55	90	417	460	18	102	179	340
	180M-4	18,5	140	595	4	690	315	575	1304	85	830	1200	55	90	417	460	18	102	157	318
	160L-4	15	140	595	4	660	315	555	1274	85	900	1100	55	90	417	460	18	102	129	280
	160M-4	11	140	595	4	605	315	555	1219	85	900	1100	55	90	417	460	18	102	108	259
	132M-4	7,5	140	595	4	510	315	528	1124	85	800	1000	55	90	417	460	18	102	79	227
LEP125-100-320	225M-4	45	140	655	4	835	340	665	1449	110	900	1300	57,5	90	457	500	18	118	312	514
	225S-4	37	140	655	4	810	340	670	1424	110	900	1300	57,5	90	457	500	18	118	301	503
	200L-4	30	140	655	4	765	340	640	1379	858	850	1200	57,5	90	417	460	18	118	240	418
	180L-4	22	140	655	4	725	340	600	1339	85	830	1200	57,5	90	417	460	18	118	179	357
	180M-4	18,5	140	655	4	690	340	600	1304	85	830	1200	57,5	90	417	460	18	118	157	335
	160L-4	15	140	655	4	660	340	580	1274	85	900	1100	57,5	90	417	460	18	118	129	297
	160M-4	11	140	655	4	605	340	580	1219	85	900	1100	57,5	90	417	460	18	118	108	276
LEP125-100-400	280S-4	75	140	730	6	980	375	755	1656	100	1070	1450	35	95	557	600	18	176	544	827
	250M-4	55	140	725	4	910	370	735	1584	110	1010	1450	35	90	507	550	18	176	383	650
	225M-4	45	140	725	4	835	370	695	1509	110	950	1300	35	90	507	550	18	176	312	577
	225S-4	37	140	725	4	810	370	700	1484	110	950	1300	35	90	507	550	18	176	301	565
	200L-4	30	140	725	4	765	370	670	1439	110	900	1300	35	90	507	550	18	176	240	483
	180L-4	22	140	725	4	725	370	630	1399	110	900	1300	35	90	507	550	18	176	179	422
