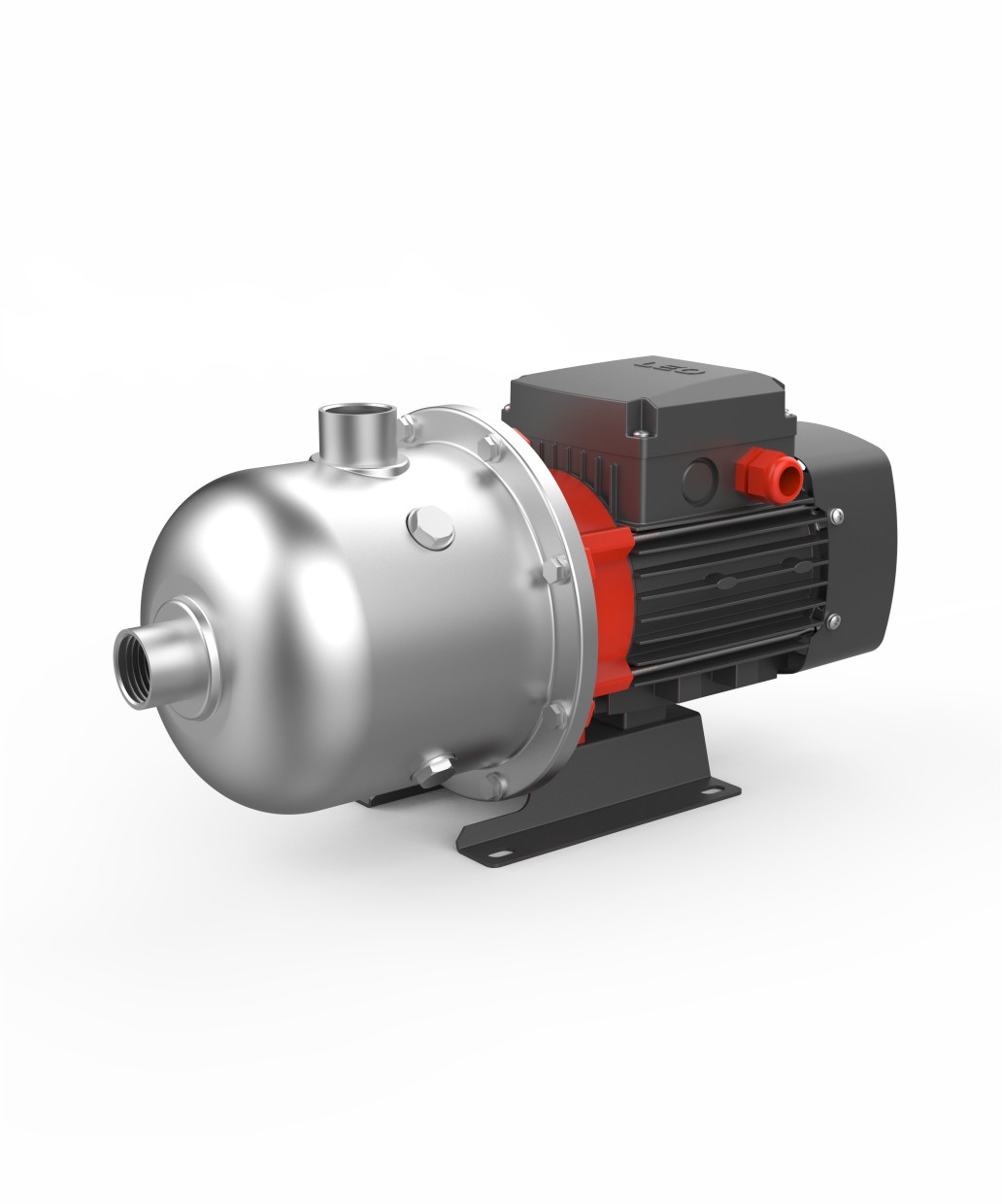

Горизонтальные многоступенчатые насосы из нержавеющей стали EDH15
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- В бытовом водоснабжении;
- Водоснабжении оборудования;
- Опрессовке трубопроводов;
- Поливе садов, оранжерей;
- В животноводстве и разведении рыбы;
- В промышленных предприятиях и горном деле;
- Водоснабжении и водоотведении в промышленности в высотном строительстве;
- Системах центрального кондиционирования и отопления и т.п.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура перекачиваемой жидкости: +85°C;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EDH15:
- Производительность до 28 м³ /ч;
- Напор до 38.4 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q(м³/ч) | 9 | 11 | 13 | 15 | 17 | 19 | 22 | 25 | 28 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q(л/мин) | 150 | 183 | 217 | 250 | 283 | 317 | 367 | 417 | 467 | |
| EDH(m)15-10 | 1.1 | 1.5 | H (m) | 11.6 | 11 | 10.4 | 9.7 | 9.1 | 8.5 | 7.7 | 5.9 | 4.8 |
| EDH(m)15-20 | 2.2 | 3 | 25.4 | 24.5 | 23.4 | 22.2 | 21.1 | 19.7 | 17.4 | 15 | 12 | |
| EDH15-30 | 3 | 4 | 38.4 | 37.2 | 35.8 | 34.1 | 32.3 | 30.2 | 26.6 | 22.8 | 18.8 | |

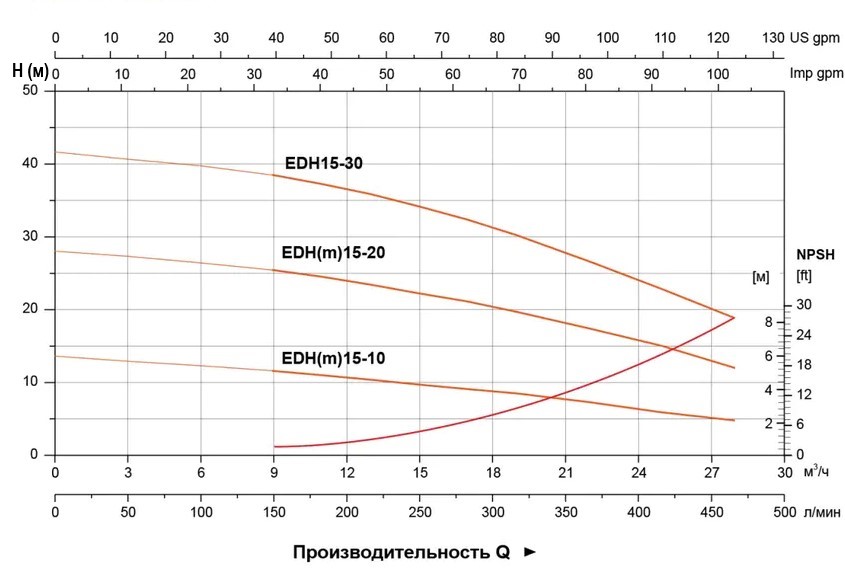

Кривая гидравлической характеристики

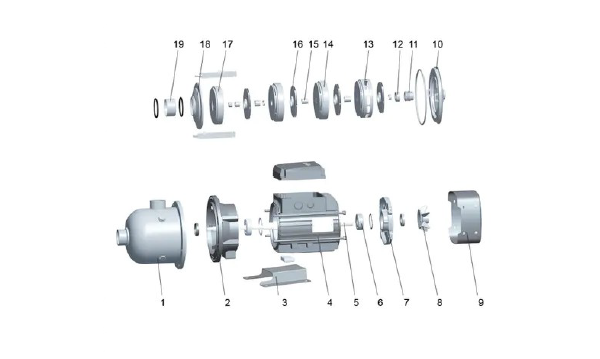

Используемые материалы
| No. | Часть | Материал |
| 1 | Корпус насоса | AISI 304 |
| 2 | Держатель | ZL 102 |
| 3 | Нижнее основание | Q235 |
| 4 | Статор | |
| 5 | Ротор | |
| 6 | Подшипник | |
| 7 | Задняя крышка | ZL 102 |
| 8 | Вентилятор | PP |
| 9 | Крышка вентилятора | 08F |
| 10 | Крышка | AISI 304 |
| 11 | Механическое уплотнение | Карбид кремния/Графит |
| 12 | Позиционирование рукав | AISI 304 |
| 13 | Диффузор 3 | AISI 304 |
| 14 | Диффузор 2 | AISI 304 |
| 15 | Втулка | AISI 304 |
| 16 | Рабочее колесо | AISI 304 |
| 17 | Диффузор 1 | AISI 304 |
| 18 | Прижимная пластина | AISI 304 |
| 19 | Уплотнительная втулка | AISI 304 |

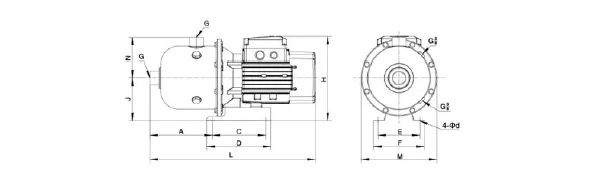

Габаритный чертеж
| Модель | L | A | C | D | E | F | G | H | J | M | N | d | Вес брутто (кг) | L x W x H (MM) | Количество (шт/20 TEU) |
| EDH(m)15-10 | 568 | 277 | 138 | 165 | 108 | 130 | G2 | 245 | 120 | Φ233 | 140 | 9 | 20,5 | 610x265x317 | 540 |
| EDH(m)15-20 | 626 | 285,5 | 138 | 165 | 108 | 130 | G2 | 248 | 120 | Φ233 | 140 | 9 | 28,8 | 660x265x317 | 180 |
| EDH15-30 | 626 | 285,5 | 138 | 165 | 108 | 130 | G2 | 248 | 120 | Φ233 | 140 | 9 | 33 | 660x265x317 | 480 |
