Горизонтальные многоступенчатые насосы из нержавеющей стали EDH20
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
Область применения:
- В бытовом водоснабжении;
- Водоснабжении оборудования;
- Опрессовке трубопроводов;
- Поливе садов, оранжерей;
- В животноводстве и разведении рыбы;
- В промышленных предприятиях и горном деле;
- Водоснабжении и водоотведении в промышленности в высотном строительстве;
- Системах центрального кондиционирования и отопления и т.п.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Температура перекачиваемой жидкости: +85°C;
- Максимальная температура окружающей среды: +40°C;
- Максимальное входное давление: ограничено максимальным рабочим давлением;
- Максимальная высота всасывания 8 м;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ EDH20:
- Производительность до 31 м³ /ч;
- Напор до 41.2 м.
ДВИГАТЕЛЬ:
- Двигатель с медной обмоткой;
- Встроенная термозащита (для однофазных двигателей);
- Класс изоляции F;
- Класс защиты: IP 55;
- Рабочее напряжение: 50 Гц, 220В/380В.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность | Q(м³/ч) | 9 | 12 | 15 | 18 | 20 | 22 | 25 | 28 | 31 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| кВт | л.с. | Q(л/мин) | 150 | 200 | 250 | 300 | 333 | 367 | 417 | 467 | 517 | |
| EDH(m)20-10 | 1.1 | 1.5 | H(m) | 12.6 | 11.9 | 11.2 | 10.2 | 9.8 | 8.7 | 8 | 6.8 | 5.2 |
| EDH(m)20-20 | 2.2 | 3 | 26.5 | 25.7 | 24.5 | 23.1 | 22 | 20.8 | 18.5 | 15.9 | 13.2 | |
| EDH20-30 | 4 | 5.5 | 41.2 | 40.3 | 38.9 | 36.9 | 35.3 | 33.2 | 30.1 | 26.3 | 22 | |

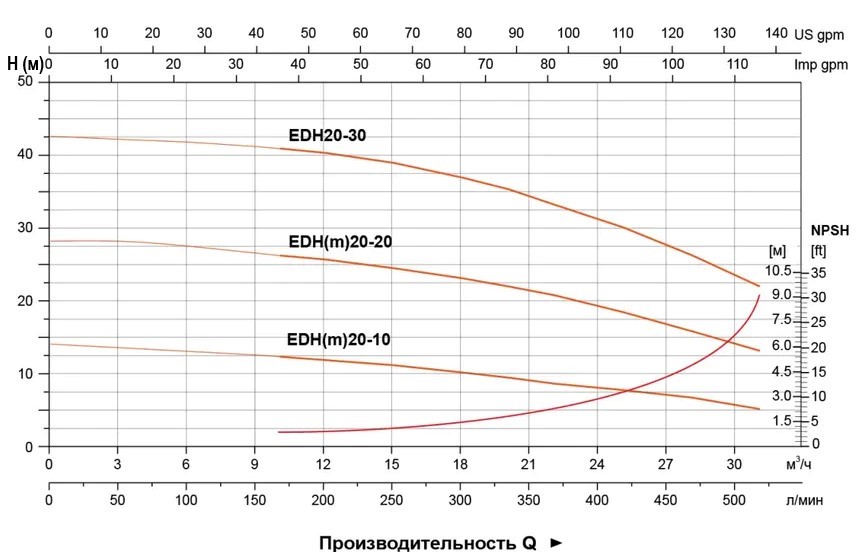

Кривая гидравлической характеристики
Используемые материалы
| No. | Часть | Материал |
| 1 | Корпус насоса | AISI 304 |
| 2 | Держатель | ZL 102 |
| 3 | Нижнее основание | Q235 |
| 4 | Статор | |
| 5 | Ротор | |
| 6 | Подшипник | |
| 7 | Задняя крышка | ZL 102 |
| 8 | Вентилятор | PP |
| 9 | Крышка вентилятора | 08F |
| 10 | Крышка | AISI 304 |
| 11 | Механическое уплотнение | Карбид кремния/Графит |
| 12 | Позиционирование рукав | AISI 304 |
| 13 | Диффузор 3 | AISI 304 |
| 14 | Диффузор 2 | AISI 304 |
| 15 | Втулка | AISI 304 |
| 16 | Рабочее колесо | AISI 304 |
| 17 | Диффузор 1 | AISI 304 |
| 18 | Прижимная пластина | AISI 304 |
| 19 | Уплотнительная втулка | AISI 304 |

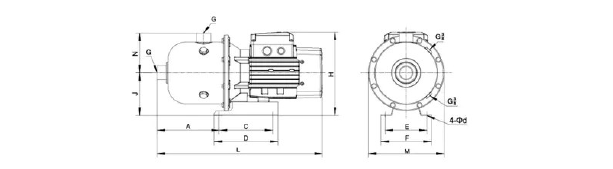

Габаритный чертеж
| Модель | L | A | C | D | E | F | G | H | J | M | N | d | Вес брутто (кг) | L x W x H (MM) | Количество (шт/20 TEU) |
| EDH(m)20-10 | 568 | 277 | 138 | 165 | 108 | 130 | G2 | 245 | 120 | Φ233 | 140 | 9 | 20,5 | 610x265x317 | 540 |
| EDH(m)20-20 | 626 | 285,5 | 138 | 165 | 108 | 130 | G2 | 248 | 120 | Φ233 | 140 | 9 | 28,8 | 660x265x317 | 480 |
| EDH20-30 | 642 | 283 | 140 | 175 | 190 | 230 | G2 | 240 | 120 | Φ233 | 140 | 12 | 37,5 | 675x265x317 | 480 |
