Вертикальные циркуляционные насосы (In-line) LPP200
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 245 - 600 м³ /ч;
- Мощность: от 15 кВт до 75 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP200:
- Производительность до 600 м³ /ч;
- Напор до 55 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP200-15-15/4∆ | 15 | 1480 | 300 | 15 | 390 | 18 | 3.5 |
| LPP200-15-30/4* | 30 | 1480 | 500 | 15 | 600 | 20 | 5.4 |
| LPP200-18-18.5/4 | 18.5 | 1480 | 300 | 18 | 390 | 20 | 3.5 |
| LPP200-18-37/4*∆ | 37 | 1480 | 500 | 18 | 600 | 23 | 5.4 |
| LPP200-22.5-45/4* | 45 | 1480 | 521 | 22.5 | 662 | 27 | 5.25 |
| LPP200-28-55/4* | 55 | 1480 | 560 | 28 | 656 | 32 | 5.5 |
| LPP200-32-37/4* | 37 | 1480 | 245 | 32 | 320 | 38 | 5.5 |
| LPP200-34-75/4*∆ | 75 | 1480 | 600 | 34 | 659 | 41 | 5.5 |
| LPP200-36-75/4*∆ | 75 | 1480 | 500 | 36 | 650 | 40 | 4.8 |
| LPP200-38-45/4* | 45 | 1480 | 262 | 38 | 340 | 45 | 5.5 |
| LPP200-44-55/4* | 55 | 1480 | 280 | 44 | 360 | 50 | 5.5 |
| LPP200-55-75/4* | 75 | 1480 | 300 | 55 | 420 | 61 | 5.5 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

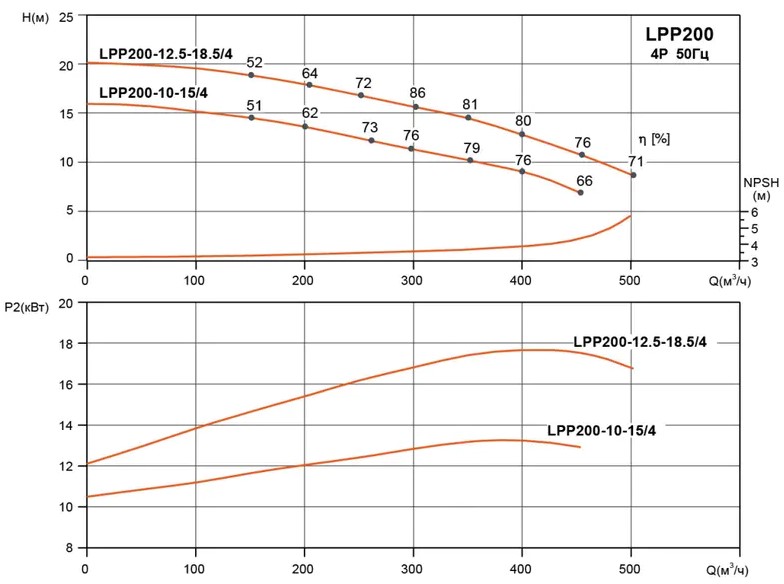

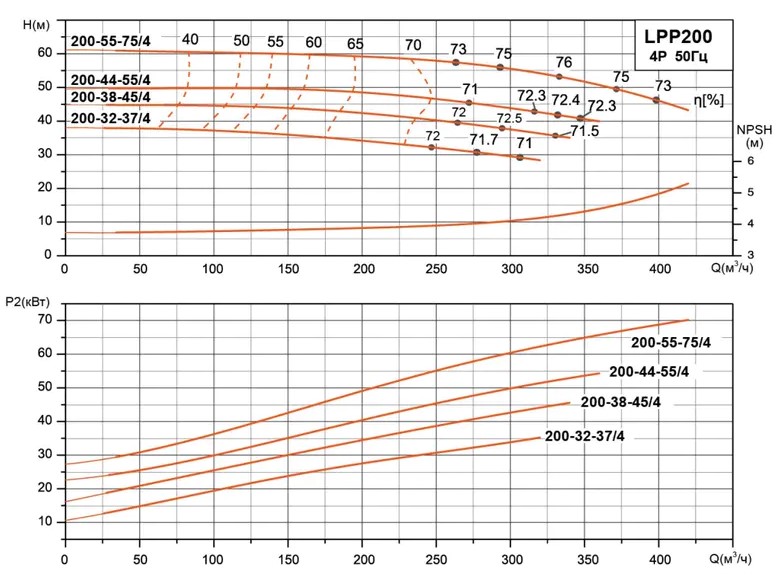

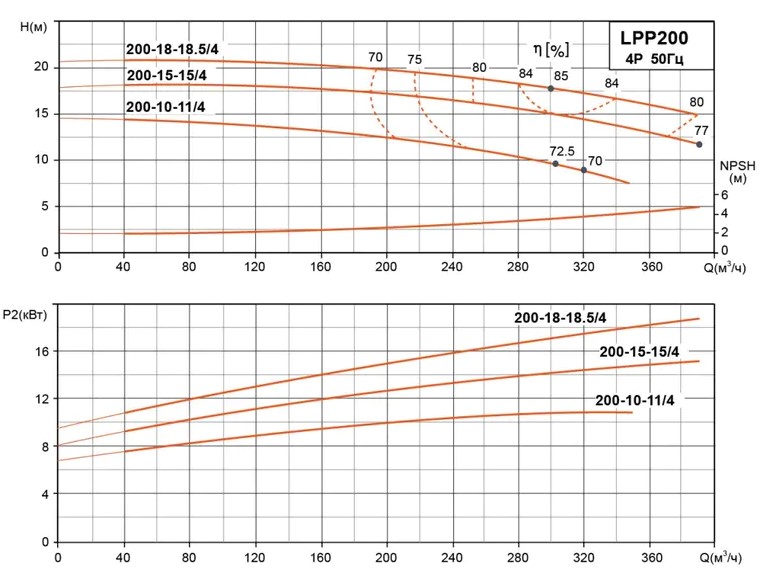

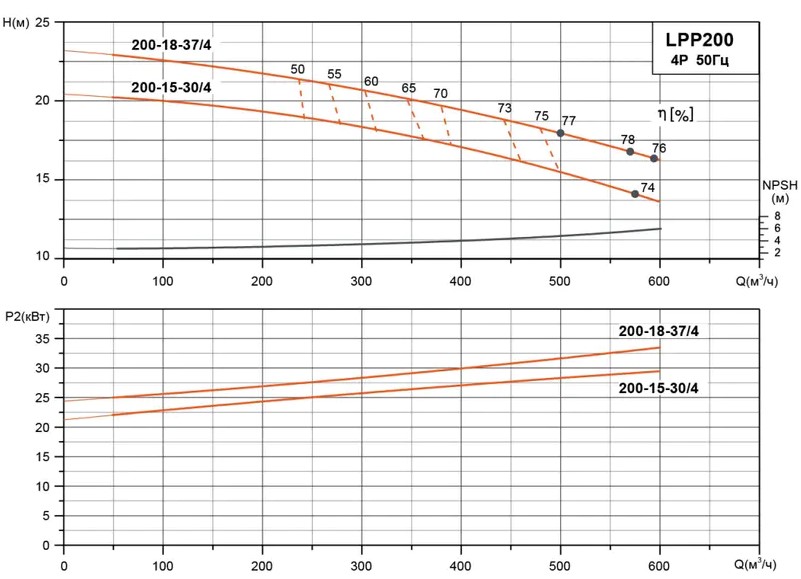

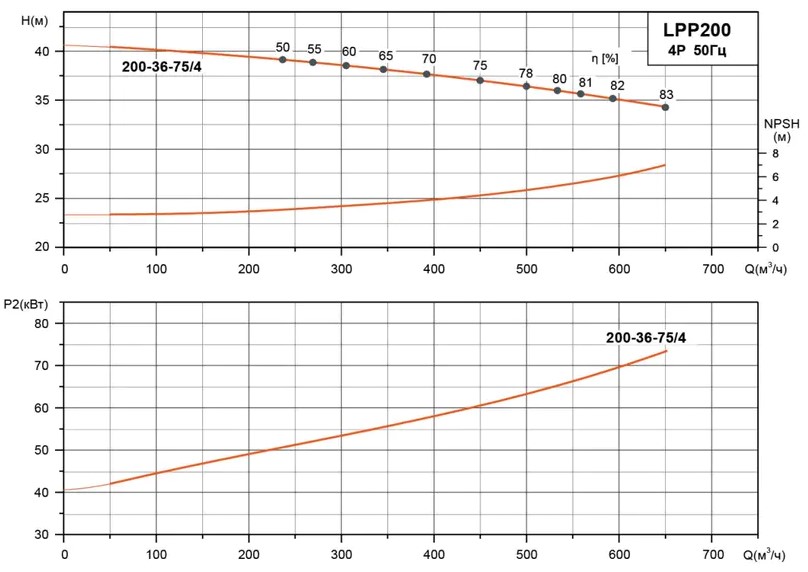

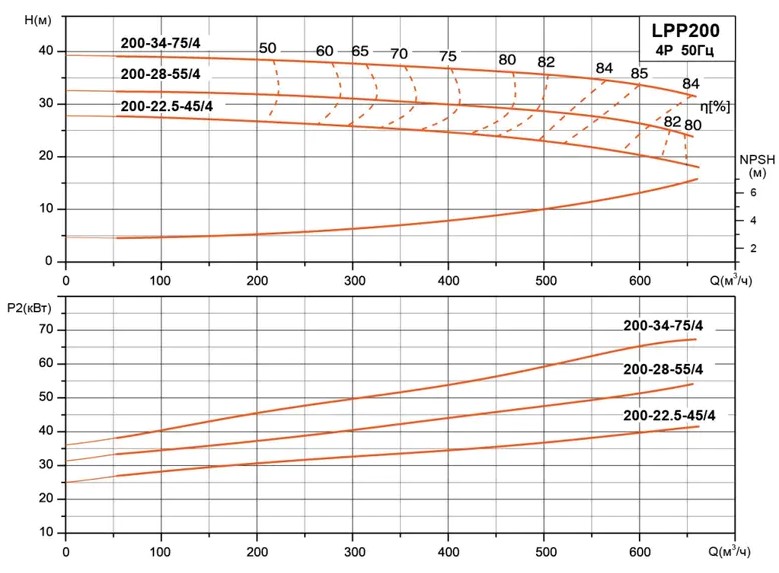

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

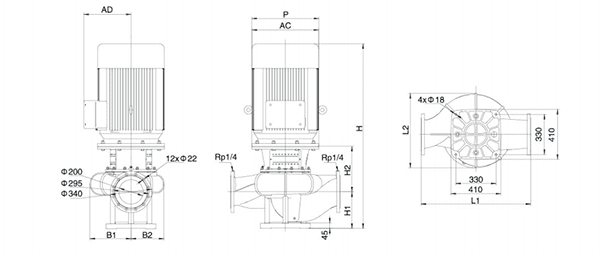

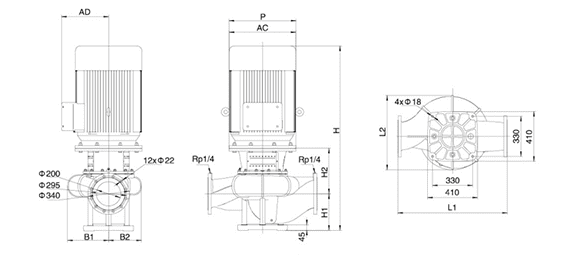

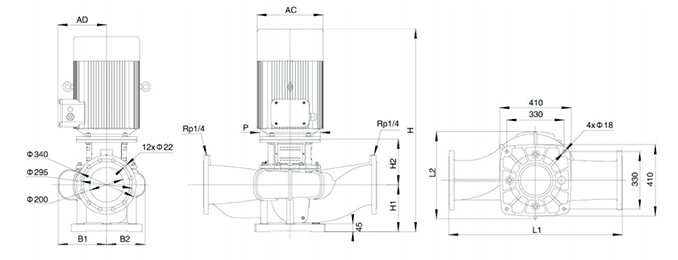

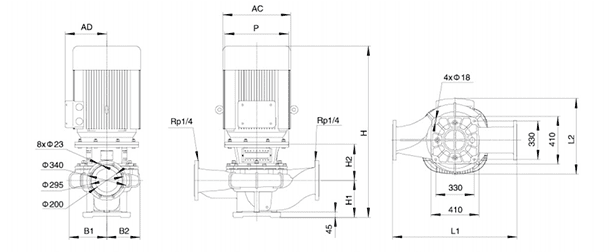

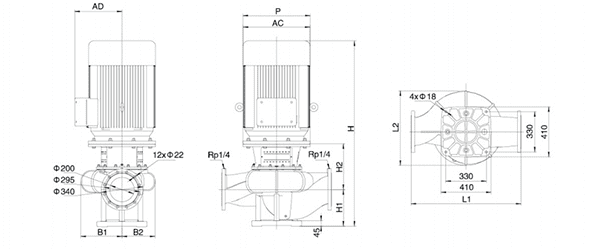

Габаритный чертеж
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP200-36-75/4 | 900 | 700 | 1520 | 300 | 375 | 337 | 210 | 550 | 410 | 580 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP200-34-75/4 | 900 | 700 | 1520 | 300 | 375 | 337 | 270 | 550 | 410 | 580 |
| LPP200-28-55/4 | 900 | 640 | 1435 | 300 | 375 | 337 | 270 | 550 | 370 | 510 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP200-18-37/4 | 900 | 607 | 1340 | 300 | 365 | 337 | 270 | 450 | 335 | 470 |
| LPP200-15-30/4 | 900 | 607 | 1295 | 300 | 335 | 337 | 270 | 400 | 305 | 420 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP200-18-18,5/4 | 1000 | 501,5 | 1122 | 270 | 262 | 278,5 | 221,5 | 350 | 280 | 380 |
| LPP200-15-30/4 | 1000 | 501,5 | 1092 | 270 | 262 | 278,5 | 221,5 | 350 | 280 | 380 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP200-55-75/4 | 1070 | 700 | 1471 | 317 | 309 | 323 | 284 | 550 | 410 | 580 |
| LPP200-44-55/4 | 1070 | 654 | 1396 | 317 | 309 | 323 | 284 | 550 | 370 | 510 |
| LPP200-38-45/4 | 1070 | 619 | 1326 | 317 | 309 | 323 | 284 | 450 | 335 | 470 |
