Вертикальные циркуляционные насосы (In-line) LPP250
Технические
Конструктивные
Габаритные
Также Вы можете позвонить нам по тел. 8-800-234-44-90 или написать нам в WhatsApp
Доставка в любой регион России
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Системы управления отоплением, вентиляцией и кондиционированием: циркуляция горячей воды, подпитка котлов и т.п;
- Системы кондиционирования воздуха: циркуляция холодной воды воды;
- Системы водоснабжения: перекачка воды в системах фильтрации, повышение давления в трубопроводах;
- Промышленное применение: моечное и очистное оборудование, подпитка котлов, циркуляция охлаждающей воды, системы водоочистки, вспомогательные системы;
- Системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- Диапазон подачи: 460 - 630 м³ /ч;
- Мощность: от 75 кВт до 132 кВт;
- Температура перекачиваемой жидкости: 0°C - +90°C;
- Максимальная температура окружающей среды: до +40°C;
- Максимальное давление: до 16 Бар;
- Высота над уровнем моря: до 1000 м.
РАБОЧИЙ ДИАПАЗОН НАСОСОВ СЕРИИ LPP250:
- Производительность до 630 м³ /ч;
- Напор до 50 м.
ДВИГАТЕЛЬ:
- Двигатель закрытый;
- Класс изоляции F;
- Класс защиты: IP 55;
- Класс энергоэффективности: IE2 стандартная комплектация, IE3 по запросу.
ФЛАНЦЫ:
- Стандарт: EN 1092 & DIN 2576.
УСЛОВИЯ ГАРАНТИИ:
- 2 года
Технические параметры
| Модель | Мощность (кВт) | Номинальные обороты (об/мин) | Номинальная подача (м³ /ч) | Номинальный напор (м) | Макс. подача (м³ /ч) | Макс. напор (м) | ДКЗ (м) |
|---|---|---|---|---|---|---|---|
| LPP250-37-75/4* | 75 | 1480 | 460 | 37 | 645 | 44 | 4.7 |
| LPP250-40-110/4* | 110 | 1480 | 630 | 40 | 760 | 53 | 5.8 |
| LPP250-44-90/4* | 90 | 1480 | 500 | 44 | 650 | 50 | 4.7 |
| LPP250-50-110/4*∆ | 110 | 1480 | 550 | 50 | 715 | 58 | 4.7 |
| LPP250-50-132/4*∆ | 132 | 1480 | 630 | 50 | 760 | 60 | 5.8 |
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

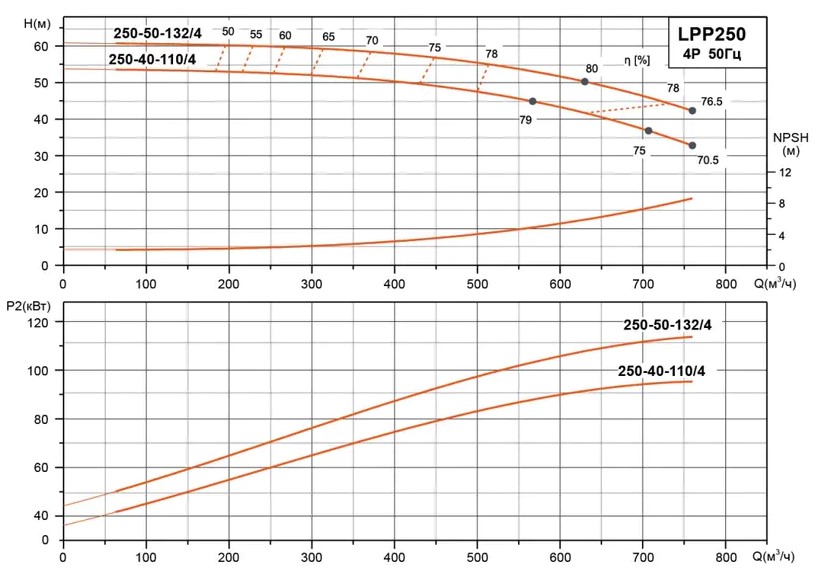

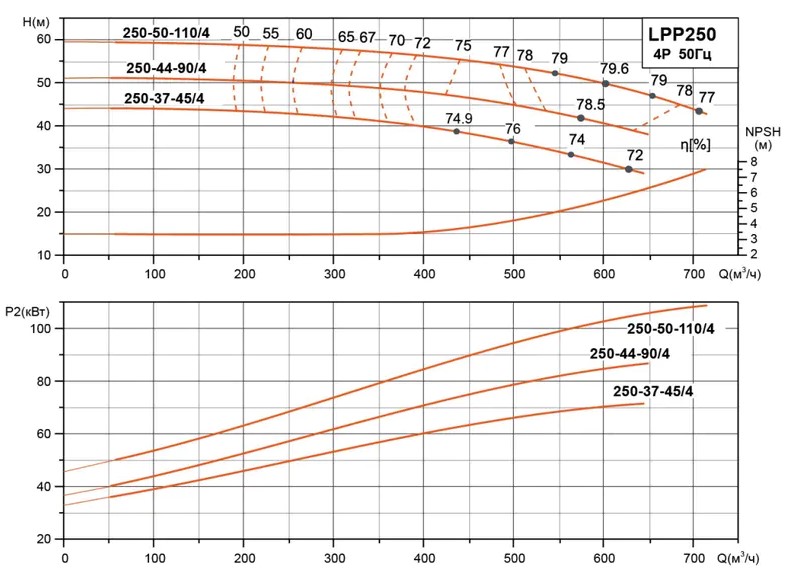

Кривая гидравлической характеристики
Используемые материалы
| No. | Части | Материал |
| 1 | Опорная пластина | HT200 |
| 2 | Корпус насоса | HT200/QT400 |
| 3 | Рабочее колесо | HT200/AISI304 |
| 4 | Механическое уплотнение | |
| 5 | Дренажный клапан | Л.с.b59-1 |
| 6 | Вал насоса | AISI304+45 |
| 7 | Защитная пластина | AISI304 |
| 8 | Стопорное кольцо | Сталь марки 45 |
| 9 | Опора электродвигателя | HT200/QT400 |
| 10 | Мотор |

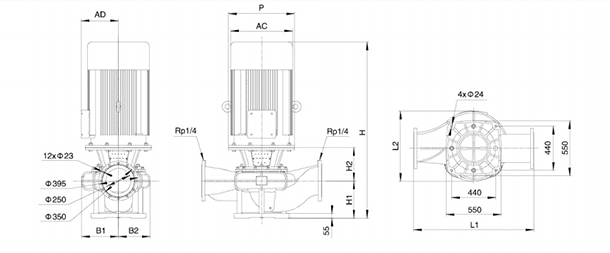

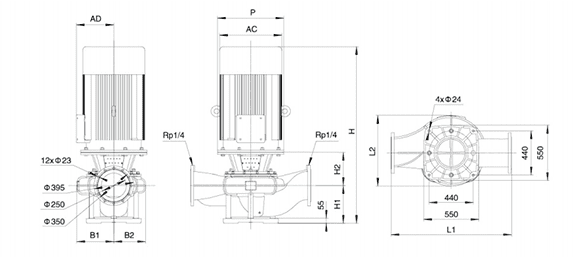

Габаритный чертеж
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP250-50-132/4 | 1200 | 860 | 1868 | 375 | 333 | 361 | 317 | 660 | 530 | 645 |
| LPP250-40-110/4 | 1200 | 860 | 1808 | 375 | 333 | 361 | 317 | 660 | 530 | 645 |
| МОДЕЛЬ | L1 (mm) | L2 (mm) | H (mm) | H1 (mm) | H2 (mm) | B1 (mm) | B2 (mm) | P (mm) | AD (mm) | AC (mm) |
| LPP250-50-110/4 | 1200 | 860 | 1808 | 375 | 333 | 361 | 317 | 660 | 530 | 645 |
| LPP250-44-90/4 | 1200 | 727 | 1573 | 375 | 303 | 361 | 317 | 550 | 410 | 580 |
| LPP250-37-75/4 | 1200 | 727 | 1523 | 375 | 303 | 361 | 317 | 550 | 410 | 580 |
